| Luogo di origine: | CINESE |
| Marca: | GKG |
| Certificazione: | CE,TUV,ROHS |
| Numero di modello: | GT++ |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiation |
| Imballaggi particolari: | Pacco in legno |
| Tempi di consegna: | 7-15 giorni |
| Termini di pagamento: | T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100 serie al mese |
| Nome del prodotto: | Stampatrice automatica dello stampino | Altro nome: | Stampatrice automatica della pasta della lega per saldatura |
|---|---|---|---|
| Dimensione del PWB: | 50x50~510x510 mm | Altezza di trasporto: | 900±40mm |
| Pressione dell'aria: | ³ di 4-6kgf/cm | Spessore del PCB: | 0.4-6mm |
| Peso massimo del bordo: | 5 kg | Peso della macchina: | 1000 kg |

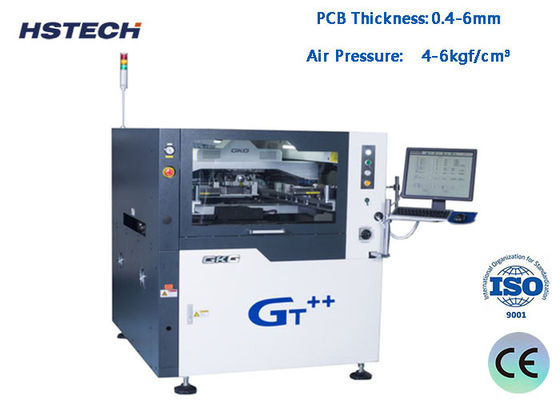

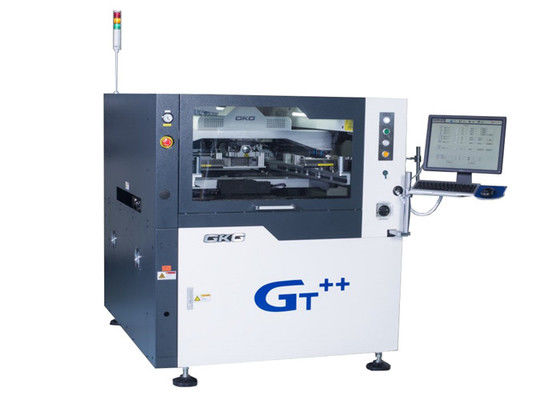

GKG SMT macchina da stampa con stencil a pasta di saldatura con funzione di pulizia a goccia
Introduzione
La macchina di stampa automatica G9+ è una macchina di fascia alta per applicazioni SMT di fascia alta, la larghezza di GT++ BTB è di soli 2830 mm,può soddisfare perfettamente i requisiti del processo di stampa di 030152025 di passo, alta precisione e alta velocità.
Specificità
| Modello | GT++ |
| Dimensione massima del PCB | 510x510 mm |
| Dimensione minima del PCB | 50x50 mm |
| Spessore del PCB | 0.4-6 mm |
| Peso massimo della tavola | 5 kg |
| Altezza di trasporto | 900±40 mm |
| Dislivello dei bordi della tavola | 2.5 mm |
| Altezza della tavola | 23 mm |
| Direzione del trasporto | R-R-R |
| Velocità di trasporto | massimo 1500 mm/s, programma di controllo |
| Metodo di trasporto | Una fase |
| Posizionamento dei PCB (metodo di supporto) | Pini magnetici/blocchi di supporto/tabella automatica verso l'alto/verso il basso |
| Sistema di fissaggio dei PCB |
Patentato sopra la pinza superiore
|
| Clamping laterale | |
| Funzione di assorbimento | |
| Stampa immediata |
0-20 mm
|
|
Modalità di stampa
|
una volta/due volte
|
|
Velocità di stampa
|
10-200 mm/sec
|
|
Modalità di stampa
|
Una volta / due volte
|
|
Tipo di squeegee
|
Squeegee Blade di gomma/acciaio ((Angolo 45°/55°/60°)
|
| Pressione di stampa | 0.5-10 kg |
| Dimensione del telaio del modello | 470*370mm~737*737mm ((spessore da 20 a 40) |
|
Sistema di pulizia
|
Sistema di pulizia a gocce tipo pioggia
|
| Asciutto, bagnato sotto vuoto tre modalità | |
| Pulizia avanti e indietro | |
|
CCD FOV
|
10x8 mm
|
| Tipi di marchi fiduciari | Forma standard del marchio fiduciario |
| Pad | |
| Buco | |
| Sistema di telecamere | Struttura ottica di ricerca verso l'alto/basso |
| Telecamera digitale CCD | |
| Corrispondenza del modello geometrico |
Performance della macchina
| Modello | GT++ |
| Precisione di ripetizione della posizione | ± 12,5um@6,CPK≥2.0 |
| Precisione di stampa | ±18um@6,CPK≥2.0 |
| Tempo del ciclo di stampa | < 7,5 secondi |
| Sulla base del sistema di prova di terze parti ((CTQ) verificare la precisione di ripetizione della posizione di stampa effettiva della pasta di saldatura | |
Specifica dell'intera macchina
|
Fornitore di alimentazione
|
AC:220±10%,50/60HZ, 3,0 kW
|
|
Pressione dell'aria
|
4~6 kgf/cm2
|
|
Consumo d'aria
|
circa 5L/min
|
|
Temperatura di funzionamento
|
-20°C~+45°C |
|
Umidità di esercizio
|
30%~60%
|
|
Dimensioni della macchina(senza luce della torre) |
1240 ((L) x 1410 ((W) x 1500 (H) mm
|
|
Peso della macchina
|
Circa 1100 kg. |
Caratteristiche
1, sistema digitale CCD, sistema di percorso ottico completamente nuovo, luce circolare uniforme e alta luminosità della sorgente luminosa coassiale.consentendo di riconoscere facilmente punti di marcia diversi (compresi punti di marcatura irregolari), come ad esempio il rivestimento in stagno, rivestimento in rame, rivestimento in argento, saldatura ad aria calda, FPC e vari tipi di PCB di colore diverso.
