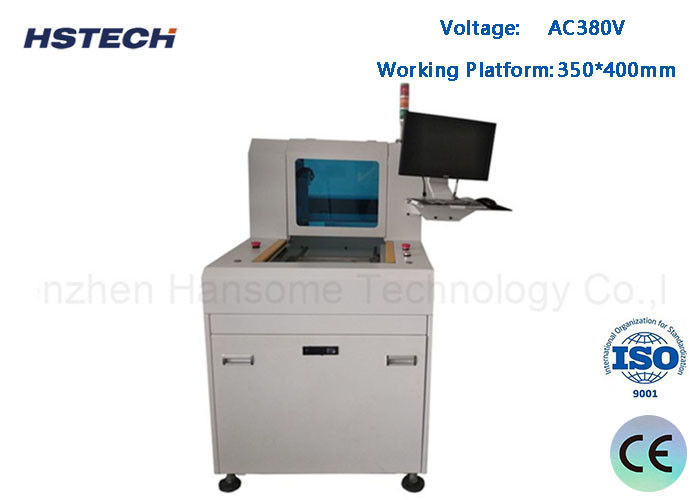

CCD Detection Single Platform PCBA Router Machine per il taglio di pannelli PCB

Marchio:	HSTECH
Numero di modello:	HS-RM-F318
Moq:	1 set
prezzo:	Negoziabile
Condizioni di pagamento:	T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	50 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Singola macchina del router della piattaforma PCBA

Garanzia:

1 anno

Controllo:

Dispositivo touch

Marchio del relè:

Schneider

Interruttore optoelettronica:

OMRON

Materiale:

Leghe di alluminio

Condizione:

nuovo

Segnale:

SMEMA

Applicazione:

Assemblea elettronica

OEM/ODM:

Disponibile

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

50 serie al mese

Descrizione del prodotto

CCD Detection Single Platform PCBA Router Machine per il taglio di pannelli PCB

Introduzione della macchina

Questa macchina per il router PCB autoamtico a piattaforma singola è un router PCB conveniente, di piccole dimensioni, risparmia molto spazio, adatto a piccole fabbriche.

Questa macchina ha tutte le funzioni, anche dotata di raccoglitore di polvere.

Principio di funzionamento

Utilizzare il PC per la programmazione, e la fresatura ad alta velocità lavorando secondo i programmi.

Vantaggi rispetto al separatore PCB tradizionale

1, ben protetti i PCB, evitare la rottura dello stagno e danni al componente causati dalla piegatura manuale.

2, ultra basso sforzo di forza, evita lo sforzo prodotto meccanicamente con il pugno o la piegatura.

3, adatto per il taglio di tutti i tipi di pannelli PCB curvi.

Caratteristiche

1, max 40000 giri/min. a velocità elevata spindle di routing.

2, pannello di controllo di selezione della lingua di funzionamento cinese e inglese.

3, funzionamento di Windows, localizzazione manuale o importazione di file.

4, rilevamento CCD.

5, compreso il raccoglitore di polvere esterno.

6, adatto per la separazione di tutti i tipi di PCB a curva.

Specificità

Modello	RM-F318
Struttura	Single Spindle, singola piattaforma
Dimensione della macchina ((mm)	7408351240 mm
Peso lordo	550 kg
Dimensione del raccoglitore di polveri ((mm)	7006001200 mm
Metodo di raccolta delle polveri	Collezione di fondo
Dimensioni della piattaforma di lavoro	350*400 mm
Posizionamento dei PCB	Fabbricazione a partire da materiali di cui all'allegato 1
Sistema di guida	Asse X/Y/Z azionata da un servomotore,asse W azionata da un inverter di frequenza a tre fasi
Spindle di routing	Max 40000 giri/min
velocità di taglio	1-100 mm/s
Precisione di taglio	± 0,05 mm
Precisione di ripetizione	± 0,02 mm
Velocità di movimento dell'asse	800 mm/s
Sistema dell'asse Z	Guida a vite, doppia guida
Kit per il router	Tagliatore di fresatura,φ0,8~φ3,0 rotazione a sinistra, acciaio di tungsteno di stagno
Controllo della durata dell'utensile	Controllo del programma software
Collettore di polveri	2.2Kw,380V
Pressione dell'aria del raccoglitore di polveri	4-6 kg/cm3
Programmazione	Programmazione online
Funzione di modifica	Linea retta, linea curva, cerchio, arco
Porta di sicurezza	Porta manuale
Alarme di errore	- Sì, sì.
Metodo di programmazione	Autoprogrammazione, fotocamera controllata da tastiera e mouse

Specifica del raccoglitore di polveri

Dimensione	7006001200 mm
Potenza	2.2 kW, 3 CV, AC380V
Noise	< 200 dB
Dimensione dell'aria di ingresso/uscita	6 pollici/8 pollici
Cavi di alimentazione	5 per 2.5²
Filtro	16 pezzi
