460 mm Larghezza 90 gradi PCB rotore trasportatore w / Superiore lato trasparente copertura

460 mm Larghezza 90 gradi PCB rotore trasportatore w / Superiore lato trasparente copertura

Marchio:	HSTECH
Numero di modello:	HS-SZ350
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Western Union
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Convogliatore a rotazione per PCB

Dimensione adatta del PWB:

50*50~450*350mm

Alimentazione elettrica:

AC100-230V, 50/60Hz

PLC:

Mitsubishi

Sensore:

MALATO

Contol:

Bottone del LED

Grado di giro:

90 gradi, 180degree, 270degree

Segnale:

Smema

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

100 serie al mese

Evidenziare:

460 mm di larghezza PCB girare trasportatore

Convogliatore a rotazione PLC PCB

Descrizione del prodotto

Convogliatore rotante PCB a 90 gradi con larghezza 460 mm con copertura trasparente lato superiore

Introduzione

Questa macchina viene utilizzata per cambiare la direzione del flusso del PCB nella linea di produzione SMT.

Caratteristiche

1, la direzione del flusso del PCB può essere modificata entro 90, 180, 270 gradi.

2, guida fissa in base alle esigenze del cliente.

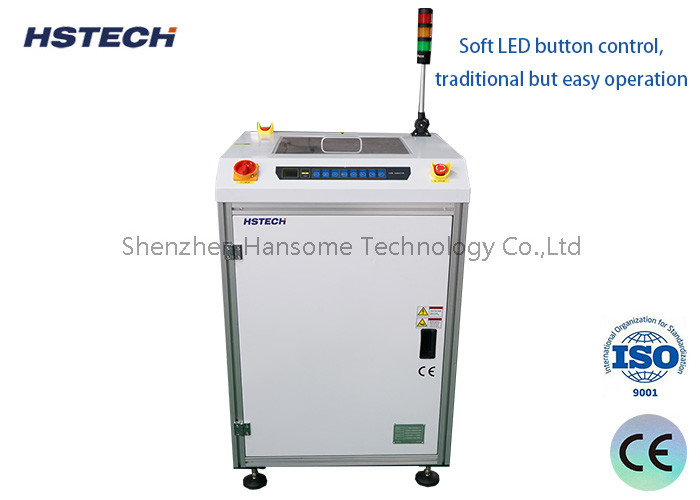

3, controllo con pulsante LED morbido, tradizionale e facile da usare.

4, copertura trasparente di sicurezza superiore, l'operatore può osservare l'intero processo di lavoro.

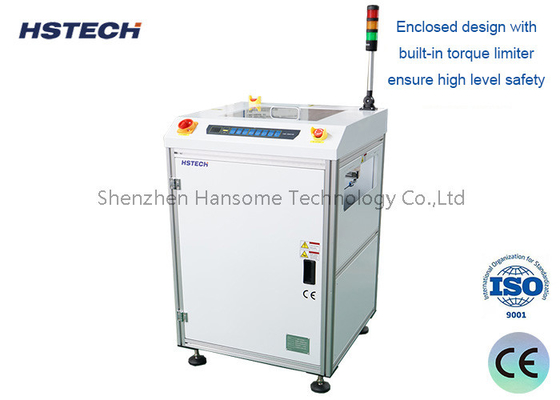

5, design chiuso con limitatore di coppia integrato per garantire un'elevata sicurezza.

6, guide lineari e viti a ricircolo di sfere Hiwin rendono la rotazione fluida e precisa.

7, minimizza lo spazio di trasferimento tra i convogliatori.

8, velocità di flusso del PCB personalizzabile.

Regolazione della larghezza fluida e parallela (vite a ricircolo di sfere).

9, compatibile con SMEMA.

Specifiche

Nome del prodotto	Convogliatore rotante PCB
Altezza di trasporto	910±20mm
Direzione di trasporto	S~D, o D~S
Tempo di ciclo	Circa 5 secondi
Lato fisso del binario	Lato anteriore
Alimentazione	CA 100-230 V, 50/60 Hz, monofase
Pressione dell'aria	4-6 bar
Consumo d'aria	Max 10 l/min
Spessore PCB	Min 0,4 mm
Segnale	SMEMA

Modello	HS-SZ350	HS-SZ460
Lunghezza PCB efficiente	5050~450350mm	5050~550460mm
Dimensione della macchina	7007501200mm	8408901200mm
Peso	150 kg	180 kg

460 mm Larghezza 90 gradi PCB rotore trasportatore w / Superiore lato trasparente copertura 0

460 mm Larghezza 90 gradi PCB rotore trasportatore w / Superiore lato trasparente copertura 1
