Macchina per pasta di saldatura ad alte prestazioni per il sistema MES industriale 4.0

Marchio:	GKG
Numero di modello:	G9+
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,TUV,ROHS

Nome del prodotto:

Macchine per la stampa di pasta di saldatura di fascia alta

Altro nome:

stampatrice automatica dello schermo

Dimensione del PCB:

50x50~450x340 mm

Altezza di trasporto:

900±40mm

Pressione dell'aria:

³ di 4-6kgf/cm

Spessore del PCB:

0.4-6mm

Peso massimo del bordo:

5 kg

Peso della macchina:

1000 kg

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

100 serie al mese

Descrizione del prodotto

Macchina per pasta di saldatura ad alte prestazioni per il sistema MES industriale 4.0

Introduzione

La macchina di stampa a pasta di saldatura completamente automatica G9+ è una macchina di fascia alta per applicazioni SMT di fascia alta, in grado di soddisfare i requisiti del processo di stampa di 03015, spaziatura 0,25, alta precisione,e ad alta velocità.

Specificità

Modello	G9+
Dimensione massima del PCB	450x340 mm
Dimensione minima del PCB	50x50 mm
Spessore del PCB	0.4-6 mm
Peso massimo della tavola	5 kg
Altezza di trasporto	900±40 mm
Dislivello dei bordi della tavola	2.5 mm
Altezza della tavola	15 mm
Direzione del trasporto	R-R-R
Velocità di trasporto	massimo 1500 mm/s, programma di controllo
Metodo di trasporto	Una fase
Adeguamento di larghezza	automatico
Interfaccia I/O	SMEMA
Posizionamento dei PCB (metodo di supporto)	Pin magnetico/blocco di supporto/tabella manuale verso l'alto/verso il basso
Sistema di fissaggio dei PCB	Patentato sopra la pinza superiore
	Clamping laterale
	Funzione di assorbimento
Stampa immediata	0-20 mm
Modalità di stampa	una volta/due volte
Velocità di stampa	10-200 mm/sec
Modalità di stampa	Una volta / due volte
Tipo di squeegee	Squeegee Blade di gomma/acciaio ((Angolo 45°/55°/60°)
Pressione di stampa	0.5-10 kg
Dimensione del telaio del modello	470370mm~737737mm ((spessore da 20 a 40)
Sistema di pulizia	Sistema di pulizia a gocce tipo pioggia
	Assorbimento di vuoto rinforzato
	Asciutto, bagnato sotto vuoto tre modalità
	Pulizia avanti e indietro
CCD FOV	10x8 mm
Tipi di marchi fiduciari	Forma standard del marchio fiduciario
	Pad
	Buco
Sistema di telecamere	Struttura ottica di ricerca verso l'alto/basso
	Telecamera digitale CCD
	Corrispondenza del modello geometrico

Performance della macchina

Modello	G9+
Precisione di ripetizione della posizione	± 12,5um@6,CPK≥2.0
Precisione di stampa	±18um@6,CPK≥2.0
Tempo del ciclo di stampa	< 7,5 secondi
Sulla base del sistema di prova di terze parti ((CTQ) verificare la precisione di ripetizione della posizione di stampa della pasta di saldatura effettiva

Specifica dell'intera macchina

Fornitore di alimentazione	AC:220±10%,50/60HZ, 3,0 kW
Pressione dell'aria	4~6 kgf/cm2
Consumo d'aria	circa 5L/min
Temperatura di funzionamento	-20°C~+45°C
Umidità di esercizio	30%~60%
Dimensioni della macchina(senza luce della torre)	1172 ((L) x 1385 ((W) x 1530 (H) mm
Peso della macchina	Circa 1000 kg.

Caratteristiche

1. sistema digitale CCD, nuovo sistema di percorso ottico, luce circolare uniforme, alta luminosità della sorgente luminosa coassiale.facilitare l'identificazione dei diversi punti di mercato (compresi i punti di marcatura irregolari), come la placcatura in stagno, la placcatura in rame, la placcatura in argento, la saldatura ad aria calda, il FPC e vari tipi di colori PCB.

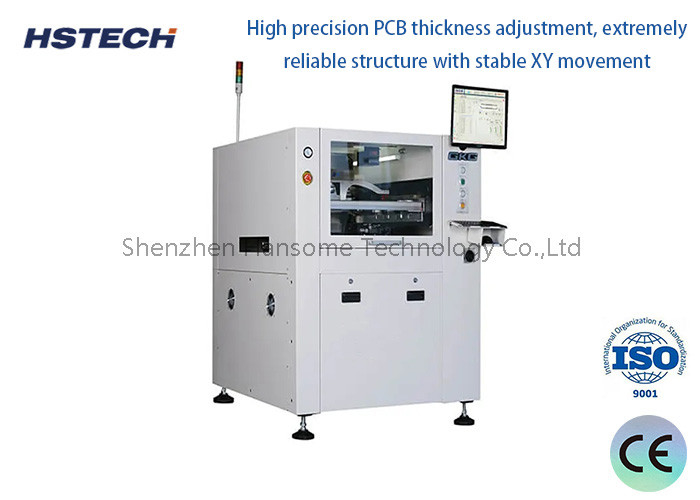

2. regolazione di spessore PCB ad alta precisione, struttura estremamente affidabile e movimento XY stabile. regolazione manuale può facilmente adattarsi a diversi spessori PCB.

3. sistema di posizionamento del binario guida, nuovo modello di bordo del binario guida staccabile, programmabile pinza laterale flessibile, appositamente progettato per la deformazione FPC e PCB, eseguendo un dispositivo di pinza unica.Attraverso la programmazione software, il picking dei PCB non influenzato può essere allungato e ritirato automaticamente.

4Il nuovo e innovativo progetto di struttura dello scraper adotta un sistema di scraper completo, che migliora la stabilità e la durata di vita dello scraper.

5, la pulizia con stencil ad alta velocità, la struttura di pulizia a distribuzione verso il basso impedisce con successo l'apertura intasata (che è sempre la causa principale di una pulizia inefficace).La lunghezza del solvente distribuito può anche essere facilmente modificata con il controllo del software.

6, Nuova interfaccia multifunzione, semplicità, chiara comprensione, user friendly.
