Alte prestazioni alta stabilità Germania Brand Routing Spindle 4 Axis Motion Control Offline PCBA Router Machine

Marchio:	HSTECH
Numero di modello:	HS-RM-F550
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Macchina PCBA Router offline

Garanzia:

1 anno

Controllo:

Dispositivo touch

Marchio del relè:

Schneider

Interruttore optoelettronica:

OMRON

Materiale:

Lega di alluminio

Condizione:

Nuovo

Segnale:

SMEMA

Applicazione:

Assemblea elettronica

Colore:

Argioli

Sistema di controllo:

PLC

OEM/ODM:

Disponibile

Consumo di energia:

200 W

Tipo:

Automazione

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

100 serie al mese

Descrizione del prodotto

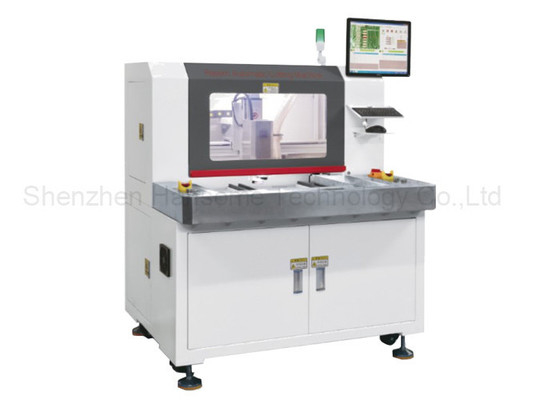

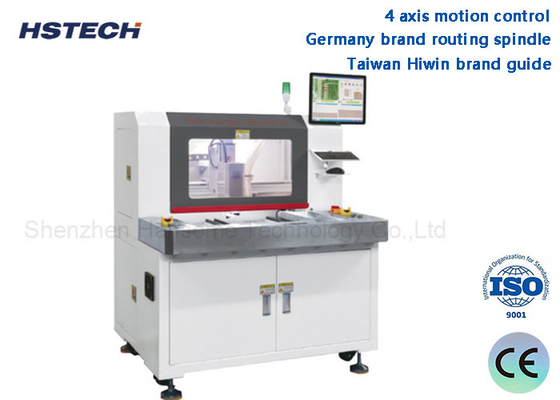

Router per PCBA ad alte prestazioni e stabile di marca tedesca con mandrino di routing e controllo del movimento a 4 assi, macchina router PCBA offline

Introduzione alla macchina

Questa macchina RM-F550 è una nuova macchina router sviluppata. Viene utilizzata per separare un intero gruppo di circuiti stampati (PCBA) in singole schede PCBA. La macchina adotta una piattaforma molto stabile per garantire la precisione di lavoro, la dimensione della piattaforma di lavoro è di 300*350 mm.

Ha un'opzione di piattaforma più grande a 400*600 mm. La macchina fornisce una programmazione "visiva" intuitiva per una programmazione online rapida e accurata, in grado anche di rilevare il processo di separazione.

Caratteristiche

1, Fornire ai clienti un'apparecchiatura industriale ad alte prestazioni, stabile e sicura, utilizzando guide lineari di alta precisione, scheda di controllo e servomotore.

2, Controllo del movimento a 4 assi basato sull'allineamento visivo CCD ad alta risoluzione, utilizzare una doppia piattaforma per rendere la produzione più efficiente.

3, Mandrino di routing di marca tedesca, velocità a 40000~60000 giri/min.

4, Guida di marca Taiwan Hiwin, assicurarsi la precisione e la fluidità del sistema di movimento.

5, Monitoraggio della durata dell'utensile. Dopo che la fresa ha tagliato una certa distanza, si alzerà e si abbasserà automaticamente nella posizione di un'altra lama non tagliata.

6, Adatto per la separazione di schede a linea retta, ad arco e circolari collegate.

7, Il substrato PCB viene posizionato mediante lavorazione a scorrimento continuo a due stadi per ridurre i tempi di attesa e aumentare la produzione.

Specifiche

Modello	RM-F328
Struttura	Mandrino singolo, doppia piattaforma
Lunghezza di taglio efficiente	300*350 mm
Tipi di taglio	Linea retta, arco, circolare
Velocità di movimento	Asse X/Y 1000 mm/s, asse Z 500 mm/s
Metodo di raccolta della polvere	Raccolta superiore
Mandrino	40000~60000 giri/min
Mandrino di routing	Max 60000 giri/min
Velocità di taglio	Regolazione 1-100 mm/s
Precisione di taglio	±0,03 mm
Precisione di ripetizione	±0,01 mm
Programmazione	CCD a colori
Connessione esterna	USB
Kit router	fresa, φ0,8~φ3,0 rotazione a sinistra, gambo in acciaio al tungsteno
Alimentazione	380 V
Potenza della macchina	2000 W
Dimensioni del collettore di polveri	600470730 mm
Potenza del collettore di polveri	2,2 Kw, 380 V
Pressione dell'aria del collettore di polveri	4-6 KG/cm³
Porta di sicurezza	Porta manuale
Allarme di errore	Sì
Metodo di programmazione	Autoprogrammazione, telecamera controllata da tastiera e mouse

Alte prestazioni alta stabilità Germania Brand Routing Spindle 4 Axis Motion Control Offline PCBA Router Machine 0
