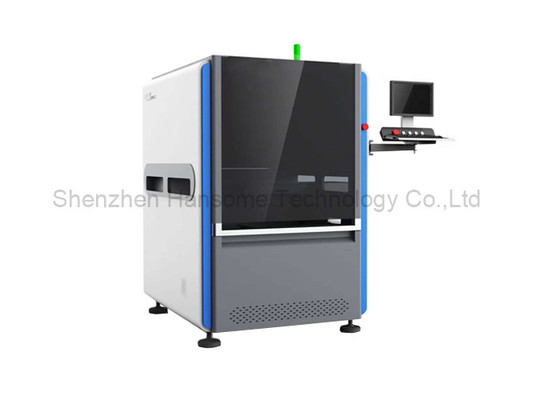

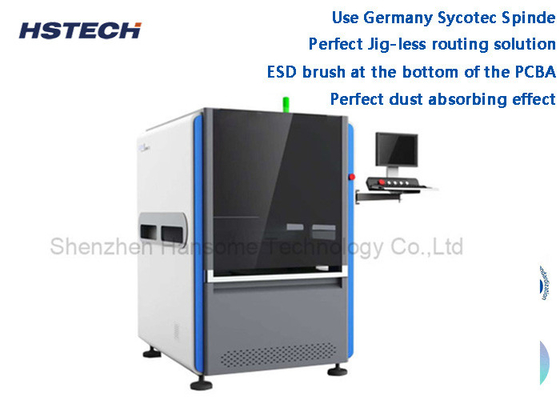

Germania Sycotec Spinde Perfetto Jig-Less Routing Solution Inline PCBA Router Machine

1, Utilizzo del mandrino Germany Sycotec, Max 1000000 RPM e funzione di cambio utensile automatico.

2, La spazzola ESD nella parte inferiore del PCBA, ha un perfetto effetto di assorbimento della polvere.

3, Eccellente sistema CCD con telecamera di imaging, lente Moritex e sorgente luminosa di livello di misurazione, per supportare la calibrazione, la compensazione e il posizionamento della macchina, con grande stabilità e capacità anti-disturbo.

4, Soluzione di routing Perfect Jig-less, supporta dimensioni PCB da 20*20~350*350mm, e il dispositivo di prelievo può realizzare una rapida rimozione e installazione, alta affidabilità e basso costo.

5, Repertorio utensili standard con tre tipi di utensili da 3,175, ognuno con 10 pezzi all'interno. Con sistema di bloccaggio di precisione e sistema di sollevamento, X1, Y1 e Z1 per cambiare gli utensili.

6, Soluzione di scarico 1: PCBA dopo il taglio, verrà posizionato sul nastro ESD, quindi entrerà nella linea di test o assemblaggio. Soluzione di scarico 2: Con l'unità di scarico a lotti, il morsetto posizionerà la scatola del vassoio.

7, La fresa è azionata da un mandrino ad alta velocità con i vantaggi di una forza di taglio ridotta, alta precisione, bassa rumorosità e adatta a tutti i tipi di PCBA, come rotondi, linea retta, tipo L o U, quadrati e forme ad arco.

8, Sistema in versione inglese Win7/Win10

Dimensioni della macchina

Dettagli

1, Cambio utensile automatico 2, Rilevamento coltello rotto 3, Modalità di produzione automatica

4, Funzione statistiche SPC e corrispondenza sistema ERP

5, Opzionale per collettore di polvere a vuoto a prova di esplosione e monitoraggio del volume d'aria

Sistema di routing PCBA perfetto senza Jig per fissare la scheda, supporta dimensioni PCB da 20x20~350x350mm e il dispositivo di prelievo può realizzare rimozione e installazione rapide, alta affidabilità e basso costo.

Scarico inline a nastro ESD

Soluzione di scarico 1: PCBA dopo la separazione, verrà posizionato sul nastro ESD, quindi entrerà nella linea di test/assemblaggio.

Soluzione di scarico 2: Con l'unità di scarico a lotti ARM710-1, il morsetto verrà posizionato nella scatola del vassoio di ARM710.
