| Luogo di origine: | Cina |
| Marca: | HSTECH |
| Certificazione: | CE |
| Numero di modello: | HS-ARX-811 |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Pacchetto di legno |
| Tempi di consegna: | 7~9 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100 insiemi al mese |
| Nome del prodotto: | Macchina in-linea del router di PCBA | garanzia: | 1 anno |
|---|---|---|---|
| Controllo: | Dispositivo touch | Marchio del relè: | Schneider |
| commutatore optoelettronico: | Omron | Materiale: | Leghe di alluminio |
| Condizione: | nuovo | segnale: | SMEMA |
| Applicazione: | Assemblea elettronica | Colore: | Argioli |
| Sistema di controllo: | SpA | OEM/ODM: | Disponibile |
| Consumo di energia: | 200 W | Tipo: | Automazione |

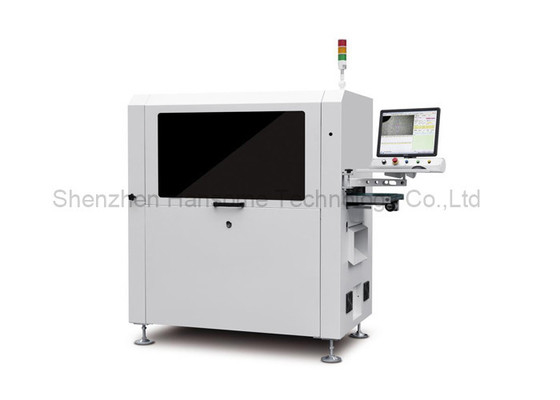

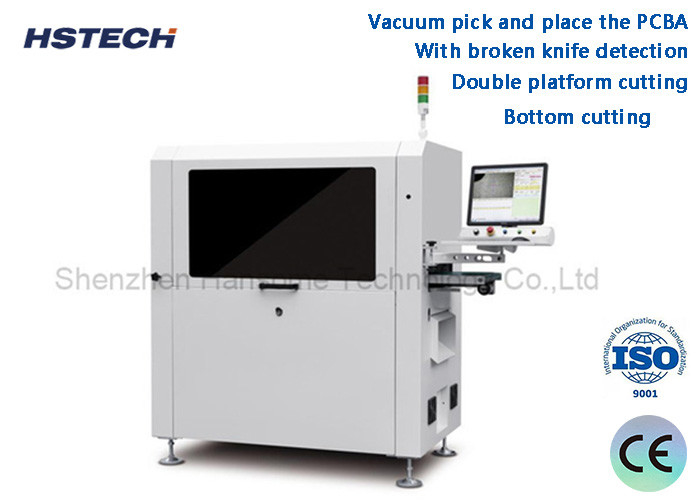

Taglio a doppia piattaforma con coltello rotto
Introduzione
Questa macchina è una macchina di routing automatico PCBA in linea, utilizzando un taglio di fresatura di acciaio a tungsteno come strumento di lancia, lavorare con apparecchiature personalizzate per fissare il PCBA,anche pulire la polvere con un raccoglitore di polvere dopo il taglio, cintura ESD per il trasporto al dispositivo a valle.
Caratteristiche
1- Prendi l'aspirapolvere e posiziona il PCBA.
2, taglio di fondo.
3, taglio di piattaforma doppia.
4Con rilevamento di coltello rotto.
5, collegare la linea di produzione automatica.
6, le statistiche SPC funzionano e corrispondono al sistema ERP.
7, può essere dotato di cambio automatico degli utensili, funzione a prova di esplosione di aspirapolvere e funzione di monitoraggio del volume d'aria.
| Modello | ARX-811 | |
| Dimensione massima del PCB | 260x340 mm | |
| Dimensione minima del PCB | 50x50 mm | |
| Spessore del PCB | 0.4-6 mm | |
| Altezza della trasmissione | 900 ± 50 mm | |
| Direzione del trasporto | Da sinistra a destra | |
| Velocità di trasporto | 1500 mm/s (massimo) regolabile | |
| Modalità di caricamento | Ferrovia guida per il trasporto di sezione | |
| Regolazione della larghezza del binario | Automazione | |
| Interfaccia di comunicazione | SMEMA | |
| Posizionamento dei PCB | Posizionamento degli apparecchi | |
| Sistema di raccolta | Assorbimento a vuoto | |
| Spindle di taglio/velocità | 60,000 rpm/min, marchio tedesco ((facoltativo 100.000 rpm/min, marchio tedesco) | |
| Tipo di raffreddamento | Tipo auto raffreddato | |
| Cambio automatico di utensili | opzionale | |
| Controllo del coltello | - Sì, sì. | |
| Velocità di separazione | 5-100 mm/s | |
| Precisione di taglio | ± 0,05 mm | |
| Kit di fresatura | φ0,8~φ3,0 posizionamento laterale destro, fusto di acciaio di tungsteno | |
| Precisione di posizionamento ripetuta | ± 0,1 mm | |
| Velocità di movimento coordinata | 1000 mm/s | |
| Tipo di targa | Unità di trasmissione di cinghia ESD/unità di trasmissione di pannelli di lotti | |
| Raccolta dei rifiuti | Raccolta dei rifiuti | |
| Programmazione delle procedure | GERBER programma di importazione/edizione di disegni attraverso il sistema visivo | |
| Fornitura d'aria | 5-8 kg/cm3 | |
| Fornitore di alimentazione | AC380V, 50/60Hz, 3 kW | |
| Dimensioni della macchina | 1500 x 850 x 1600 mm | |
| Peso | Circa 800 kg | |
Dimensioni della macchina
Dettagli
Collettore di polvere di taglia inferiore.
Eccellente sistema CCD con fotocamera, lenti moritex e sorgente luminosa di misura, per supportare la taratura della macchina,
la compensazione e il posizionamento, con grande stabilità e capacità anti-disturbo.
Scavo per aspirazione a vuoto per raccolta, collocazione, scarico e produzione.
Sistema di scarico composito, utilizzato la cintura antistaica ESD per trasportare il prodotto separato sul lato superiore, e il rifiuto viene trasportato sul lato inferiore, risparmiando molto spazio con questo metodo.
