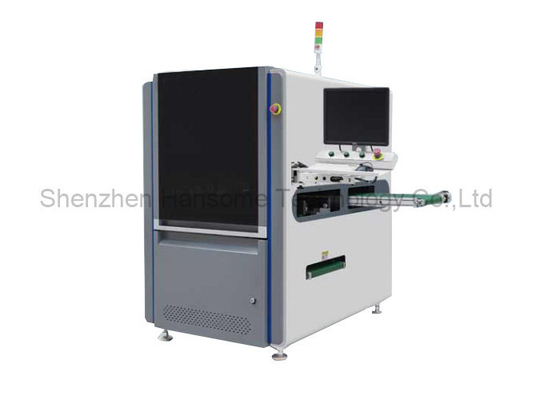

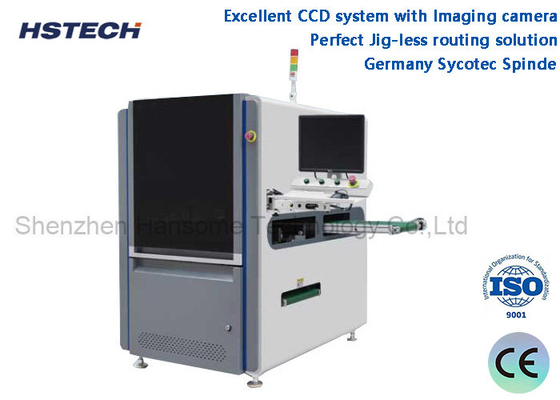

Germania Sycotec Spinde eccellente sistema CCD con fotocamera in linea PCBA Router Machine

1, Utilizzo del mandrino Sycotec tedesco, Max 1000000 RPM e funzione di cambio utensile automatico.

2, La spazzola ESD sul fondo del PCBA ha un perfetto effetto di assorbimento della polvere.

3, Eccellente sistema CCD con telecamera di imaging, lente Moritex e sorgente luminosa di livello di misurazione, per supportare la calibrazione, la compensazione e il posizionamento della macchina, con grande stabilità e capacità anti-disturbo.

4, Soluzione di routing Jig-less perfetta, supporta dimensioni PCB da 20*20~350*350mm, e il dispositivo di prelievo può realizzare una rimozione e installazione rapide, alta affidabilità e basso costo.

5, Repertorio utensili standard con tre tipi di utensili da 3,175, ciascuno con 10 pezzi all'interno. Con sistema di bloccaggio di precisione e sistema di sollevamento, X1, Y1 e Z1 per cambiare gli utensili.

6, Soluzione di scarico 1: PCBA dopo il taglio, verrà posizionato sul nastro ESD, quindi entrerà nella linea di test o assemblaggio. Soluzione di scarico 2: Con unità di scarico a lotti, il morsetto posizionerà la scatola del vassoio.

7, La fresa è azionata da un mandrino ad alta velocità con i vantaggi di una forza di taglio ridotta, alta precisione, bassa rumorosità e adatta a tutti i PCBA di forma, come rotonda, linea retta, tipo L o U, quadrati e forme ad arco.

8, Sistema in versione inglese Win7/Win10

Dimensioni della macchina

Dettagli

1, Cambio utensile automatico

2, Rilevamento rottura coltello

3, Modalità di produzione automatica

4, Funzione statistiche SPC e corrispondenza sistema ERP

5, Opzionale per collettore di polvere a vuoto a prova di esplosione e monitoraggio del volume d'aria

Perfetto sistema di routing PCBA senza Jig per fissare la scheda, supporta dimensioni PCB da 20x20~350x350mm, e il dispositivo di prelievo può realizzare una rimozione e installazione rapide, alta affidabilità e basso costo.

Scarico inline a nastro ESD

Soluzione di scarico 1: PCBA dopo la separazione, verrà posizionato sul nastro ESD, quindi entrerà nella linea di test/assemblaggio.

Soluzione di scarico 2: Con l'unità di scarico a lotti ARM710-1, il morsetto verrà posizionato nella scatola del vassoio di ARM710.
