attrezzatura di movimentazione del bordo

Progettazione di moduli di attrezzature per PCB per la linea di prodotto SMT automatica

Marchio:	HSTECH
Numero di modello:	HS-LD250
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Western Union
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Apparecchiature per la manipolazione dei PCB

Garanzia:

1 anno

Controllare:

Schermo tattile

PLC:

Mitsubishi

Marchio del relè:

Schneider

Interruttore optoelettronica:

OMRON

Materiale:

Lega di alluminio

Condizione:

Nuovo

Spessore:

Min 0.4mm

Segnale:

Smema

Applicazione:

Assemblea elettronica

Colore:

Argento

Sistema di controllo:

PLC

OEM/ODM:

Disponibile

Consumo energetico:

200 W

Alimentazione elettrica:

AC220V

Pressione dell'aria:

4-6 bar

Velocità:

200-300 pezzi/min

Tipo:

Automatico

Peso:

140/180/220/260 kg

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

100 serie al mese

Descrizione del prodotto

Progettazione di moduli di attrezzature per PCB per la linea di prodotto SMT automatica

Specificità

Tipo	HS-LD250	HS-LD330	HS-LD390	HS-LD460
Fornitore di alimentazione	AC100~230V 50/60Hz	AC100~230V 50/60Hz	AC100~230V 50/60Hz	AC100~230V 50/60Hz
Fornitura di aria	5 kgf/c M2	5 kgf/c M2	5 kgf/c M2	5 kgf/c M2
Dimensione del PCB	5050~350250	5050~455330	5050~530390	5050~535460
Direzione del PCB	sinistra a destra o destra a sinistra
Dimensione del riviste	335320563	460400563	535460570	535530570
Passaggio di passo	10,20,30,40 mm
Capacità di stoccaggio	200 pezzi
Altezza di trasporto	900 ± 20	900 ± 20	900 ± 20	900 ± 20
Potenza del motore	300 W
Dimensioni della macchina	16008501200	20009501200	225010501200	23010501300
Peso	140 kg	180 kg	220 kg	260 kg
Pannello di controllo opzionale	touch screen

Caratteristiche

1- Progettazione del modulo.
2Stabilità migliorata da un design robusto.
3- Prova del braccio di progettazione economica.
4regolazione della larghezza.
5- Applicazione per tre scaffalature.
6Clampe pneumatiche in alto e in basso per fissare il portacarri.
7Nessuna garanzia di rottura del PCB durante il carico e lo scarico.
8. SMEMA compatibile.

Diagramma di funzionamento

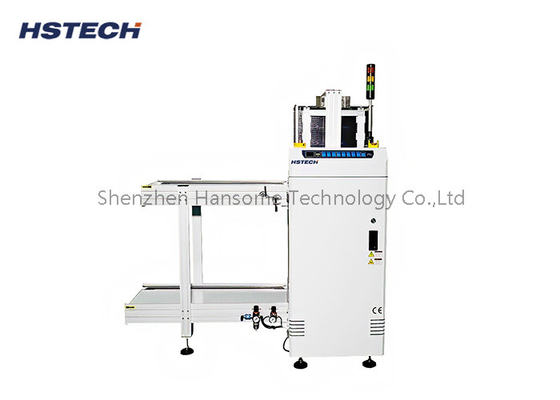

Immagine fisica del prodotto

Progettazione di moduli di attrezzature per PCB per la linea di prodotto SMT automatica 1

Progettazione di moduli di attrezzature per PCB per la linea di prodotto SMT automatica 3

Applicazione

Questa macchina è una macchina combinata, è progettata come caricatore a vuoto e caricatore di magazzino normale entrambi, è usato per la fonte della linea SMT,Trasporto di PCB nudi o di schede multi-laterali dal magazzino alla macchina a valle
