Macchina per la distribuzione della colla

Macchina di rivestimento conformile selettivo automatico per PCBA SMT Backstage Process

Macchina di rivestimento conformile selettivo automatico per PCBA SMT Backstage Process

Marchio:	HSTECH
Numero di modello:	HS-CC300
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	L/C, D/P, T/T, Western Union
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,TUV

Nome del prodotto:

Macchina per rivestimento selettivo 3 assi

Axis:

3 Aixs or 5Axis

alimentazione elettrica:

AC220V/110V

Altezza di trasporto:

920±20mm

Peso della macchina:

600 kg

Dimensione della macchina:

1060x1200x1700 mm

Imballaggi particolari:

Cassa di legno, con schiuma all'interno

Capacità di alimentazione:

100 serie al mese

Evidenziare:

macchine per sigillazione a vuoto industriali

Erogatore automatico della colla

Descrizione del prodotto

Macchina automatica selettiva per verniciatura conformal per il processo di backstage PCBA SMT

Introduzione al prodotto

1. La piattaforma di azionamento degli assi X, Y, Z adotta una vite a sfera di precisione con servomotore Fuji.

2. Realizza la verniciatura selettiva per vari tipi di PCB.

3. Rivestimento e dosaggio a linea retta, cerchio, arco.

4. Può rivestire efficacemente e uniformemente il bordo dei componenti, eliminando l'effetto ombra dello spruzzo.

5. Precisione: ±0,02 mm.

6. Con sistema di trasmissione e controllo ad alta velocità, alta affidabilità e alta stabilità.

7. 2 valvole possono commutare automaticamente l'azione di spruzzo e rivestimento, per ottenere un processo di rivestimento PCB ad alta densità.

8. Con funzione intelligente di regolazione automatica della larghezza (regolazione automatica dopo l'immissione della larghezza della scheda).

Specifiche della macchina

Nome del prodotto	Macchina per verniciatura conformal selettiva
Modello	HS-CC300
Altezza di trasmissione	920±20mm
Larghezza del trasportatore	50-450mm/o personalizzato
Trasmissione	Da sinistra a destra, o da destra a sinistra
Altezza dei componenti	Su e giù max 100mm
Dimensione del bordo della scheda PCB	≥5mm
Velocità di trasporto	0-12000mm/min
Velocità di azionamento a 3 assi	800mm/s
Precisione di ripetizione	±0,02 mm
Programmi di memorizzazione	fino a 1000
Alimentazione	AC220/110V
Pressione dell'aria	4-kgf/cm2
Serbatoio della colla	10L, agitazione manuale
Modalità di controllo	PC industriale + scheda di controllo del movimento
Regolazione della guida lineare	Regolazione intelligente
Modalità di programmazione	Insegnamento manuale
Porta di comunicazione	SMEMA
Sorgente luminosa	Sorgente luminosa auto-equipaggiata
Sorgente luminosa di rilevamento	Auto-equipaggiata
Software	Windows + software di rivestimento
Motore di azionamento	Motore passo-passo (2 pezzi)
Modalità di azionamento a 3 assi	Servomotore + modulo driver a vite + cilindro elettrico
Numero di valvole in gomma	1 valvola a spruzzo + 1 valvola di erogazione
Larghezza di spruzzo	3-20mm
Metodo di spruzzatura	Automatico
Potenza totale	2,6kW
Corpo macchina	Acciaio inossidabile
Peso della macchina	600kg
Dimensione della macchina	1060x1200x1700mm

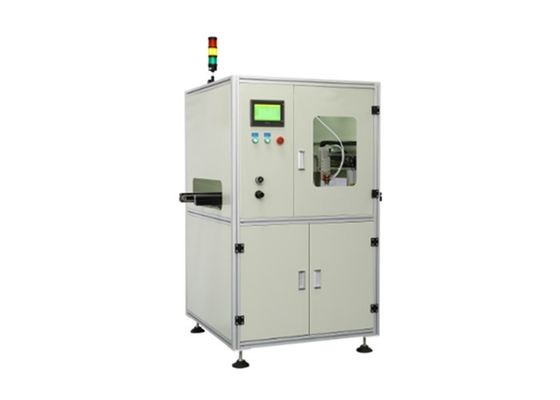

Macchina di rivestimento conformile selettivo automatico per PCBA SMT Backstage Process 0

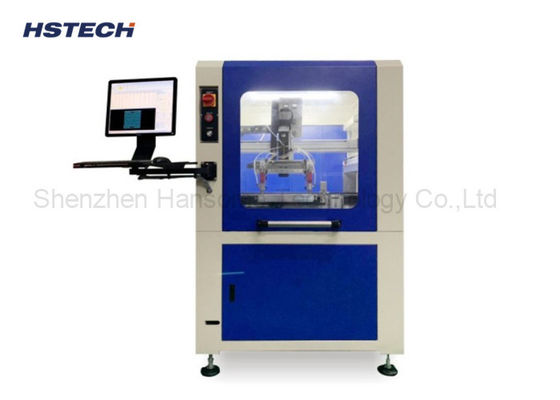

Macchina di rivestimento conformile selettivo automatico per PCBA SMT Backstage Process 1
