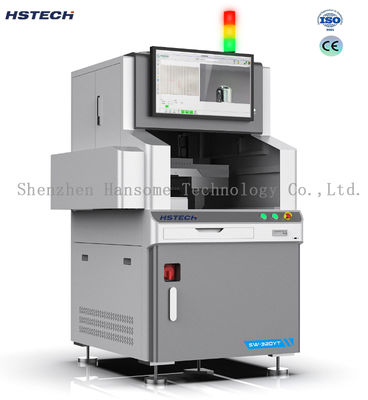

Macchine per la saldatura a onde selettive di alta precisione per la produzione di piccoli lotti di DIP attraverso fori

Macchine per la saldatura a onde selettive di alta precisione per la produzione di piccoli lotti di DIP attraverso fori

Marchio:	HSTECH
Numero di modello:	SW‑320YT/450YT
Moq:	1 pz
Prezzo:	negotiable
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	50 PC/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,ISO

Nome del prodotto:

Saldatrice selettivo di Wave

Spessore del PCB:

0,8‑3 mm

Pressione di alimentazione dell'aria:

0,5‑0,7 MPa

Capacità del serbatoio del flusso:

2 litri

Potenza di preriscaldamento:

Infrarossi 1KW

Garanzia:

1 anno

Imballaggi particolari:

Di legno

Capacità di alimentazione:

50 PC/mese

Evidenziare:

macchine di saldatura a onde ad alta precisione

robot di saldatura selettiva offline

produzione di piccole partite di DIP a foratura

Descrizione del prodotto

Saldatrice selettiva a onda per produzione a piccoli lotti di componenti DIP con spruzzatura di precisione offline

Panoramica del prodotto

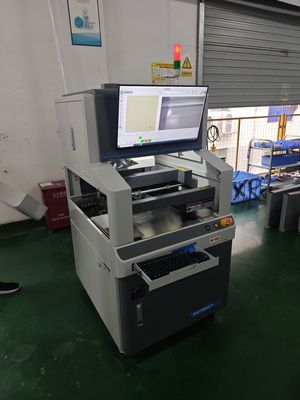

La saldatrice selettiva a onda offline HSTECH è progettata per la saldatura di componenti DIP plug-in di varietà mista e piccoli lotti. Questo sistema integrato combina spruzzatura di flussante, preriscaldamento a infrarossi e saldatura a onda selettiva in un'unica unità compatta, consentendo un avvio rapido della produzione senza maschere personalizzate.

Occupando solo circa 1 m² di spazio a terra, l'attrezzatura consente di risparmiare prezioso spazio in officina. Rispetto ai sistemi di saldatura a onda convenzionali, riduce significativamente il consumo di scorie di saldatura, flussante ed elettricità. La macchina offre un tasso di penetrazione dello stagno nei fori quasi del 100% con una resa di saldatura superiore al 98%, fornendo una soluzione di saldatura a foro passante per PCBA economicamente vantaggiosa per le industrie dell'elettronica automobilistica, del controllo industriale e dell'elettronica medica.

Controllata da un PC industriale, la macchina supporta la programmazione visiva offline. Gli operatori possono completare la programmazione sui computer d'ufficio e importare i file direttamente sulla macchina per la produzione. Il monitoraggio video in tempo reale e il rilevamento automatico dell'altezza della cresta dell'onda garantiscono processi di saldatura visibili e una messa in servizio semplificata. Il bagno di saldatura interamente in titanio offre un'eccezionale resistenza alla corrosione da parte della lega fusa con un design a sgancio rapido per una manutenzione conveniente.

Vantaggi chiave

Produzione flessibile, nessuna maschera richiesta: Supporta cambi rapidi per più prodotti. Le schede PCB con spazio libero possono essere saldate direttamente senza costi di attrezzaggio personalizzati per il campionamento di nuovi prodotti.
Costo operativo ultra-basso: La capacità del bagno di saldatura da 15 kg genera solo 0,2 kg di scorie di saldatura per turno di 8 ore. Il sistema di spruzzatura del flussante sigillato elimina lo spreco di evaporazione del flussante. Il consumo totale di energia di 3,5 kW riduce significativamente l'uso di energia rispetto alla saldatura a onda tradizionale.
Qualità di saldatura superiore: Preriscaldamento a infrarossi su entrambi i lati (superiore e inferiore) con preriscaldamento e saldatura sincronizzati minimizza lo shock termico per i componenti sensibili al calore. L'allineamento automatico e la misurazione dell'altezza garantiscono un flusso di saldatura stabile con un tasso di penetrazione del foro passante del 100% e una resa superiore al 98%. La protezione N₂ (purezza 99,999%) fornisce giunti di saldatura brillanti con ossidazione minima.
Sistema di spruzzatura e saldatura ad alta precisione: Ugello di spruzzatura del flussante di precisione Lumina originale giapponese da 0,5 mm. Ugelli di saldatura intercambiabili da φ3 mm - φ20 mm con dimensioni personalizzate disponibili, che corrispondono a ugelli dedicati per ogni giunto per controllare con precisione il dosaggio del flussante e il tempo di saldatura.
Software intelligente e monitoraggio visivo: La programmazione offline basata su immagini consente di importare grafiche PCB per disegnare percorsi di saldatura. Il video in tempo reale visualizza le condizioni della cresta dell'onda e le prestazioni di saldatura per un'osservazione completa del processo.
Ingombro ridotto e manutenzione facile: Circa 1 m² di superficie a terra con bagno di saldatura a sgancio rapido e cablaggio centralizzato. I moduli liquido-gas sono fisicamente isolati dal quadro elettrico per migliorare la sicurezza e semplificare i lavori di manutenzione.

Specifiche tecniche

Specifica	SW-320YT	SW-450YT
Dimensioni PCB applicabili	50×50 ~ 320×250 mm	50×50 ~ 450×400 mm
Spessore PCB	0,8-3 mm; Lunghezza pin <3 mm	0,8-3 mm; Lunghezza pin <3 mm
Altezza componente	Lato superiore <100 mm>	Lato superiore <100 mm>
Peso massimo PCB (con componenti)	≤5 KG	≤5 KG
Bagno di saldatura	Lega di titanio completa, capacità 15 kg, potenza 1,8 KW	Lega di titanio completa, capacità 15 kg, potenza 1,8 KW
Potenza di preriscaldamento	Infrarossi 1 KW	Infrarossi 1 KW
Potenza totale	AC 220V, 3,5 KW	AC 220V, 3,5 KW
Requisito di azoto	Purezza 99,999%; Pressione 0,5 MPa; Consumo 20-30 L/min	Purezza 99,999%; Pressione 0,5 MPa; Consumo 20-30 L/min
Capacità serbatoio flussante	2 L	2 L
Pressione alimentazione aria	0,5-0,7 MPa	0,5-0,7 MPa
Diametro interno ugello di saldatura.	φ3-φ20 mm, supportate dimensioni personalizzate	φ3-φ20 mm, supportate dimensioni personalizzate
Sistema di controllo	PC industriale + (sistema operativo Windows)	PC industriale + (sistema operativo Windows)
Modalità di programmazione	Programmazione visiva di immagini online / offline	Programmazione visiva di immagini online / offline
Peso macchina	120 KG (inclusi 15 kg di saldatura)	150 KG (inclusi 15 kg di saldatura)
Dimensioni esterne (con monitor)	750 × 950 × 1350 mm	880 × 1280 × 1350 mm

Settori di applicazione

PCBA per controllo industriale, elettronica automobilistica, apparecchiature di sicurezza, elettronica medica, moduli di alimentazione, moduli di comunicazione, assemblaggio di componenti DIP a foro passante in piccoli lotti e campionamento di nuovi prodotti.
