Dispositivi per la movimentazione di PCB per linee SMT

Dispositivi per la movimentazione di PCB per linee SMT

Name: Dispositivi per la movimentazione di PCB per linee SMT
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-DS400
Price: 6005.00 USD
Availability: InStock

Marchio:	HSTECH
Numero di modello:	HS-DS400
Moq:	1 pz
Prezzo:	negotiable
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	50 PC/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,ISO

Nome del prodotto:

Disimpilatore di PCB

Altro nome:

Caricatore di tavole nude

Spessore del PCB:

0.6~4.0mm

Pressione atmosferica:

0,6MPa

Alimentazione elettrica:

AC110V/220V, singola fase

Garanzia:

1 anno

Imballaggi particolari:

Di legno

Capacità di alimentazione:

50 PC/mese

Evidenziare:

disinnestatore automatico di PCB per SMT

attrezzature per caricatori a bordo nudo

Macchine per il trattamento dei PCB con garanzia

Descrizione del prodotto

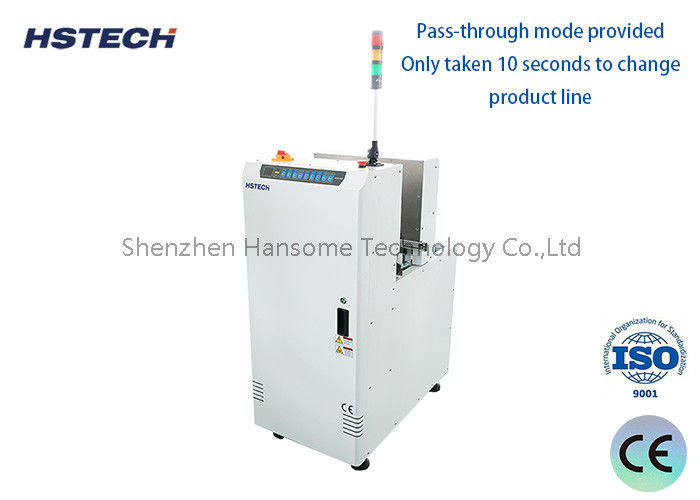

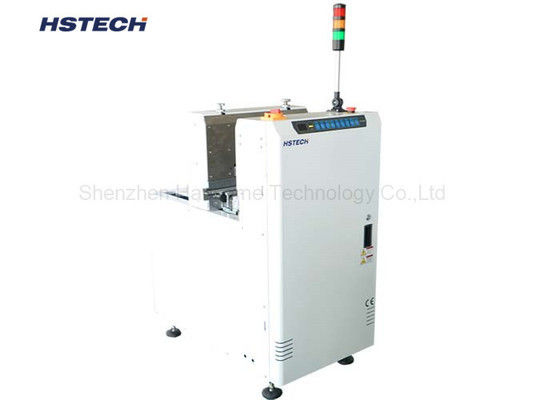

Disimpilatore Automatico di PCB per Linee di Produzione SMT

Il Destacker HSTECH (Caricatore di Schede Nude) è una soluzione automatica di caricamento PCB progettata per separare e caricare in modo efficiente schede PCB nude su una linea di produzione SMT. Con controllo tramite programma PLC, una struttura stabile in alluminio, nastro trasportatore ESD-safe e compatibilità SMEMA, la macchina offre una soluzione pratica per la movimentazione automatizzata dei PCB.

Il Destacker è progettato per ambienti di produzione in cui sono importanti il caricamento continuo dei PCB, il rapido cambio di prodotto e il trasporto stabile delle schede. Può anche operare in modalità modalità pass-through, offrendo maggiore flessibilità nell'integrazione della macchina in diverse configurazioni di linee di produzione PCB.

HSTECH offre due modelli standard, HS-DS400 e HS-DS530, che supportano diverse gamme di dimensioni dei PCB per soddisfare vari requisiti di produzione.

Caratteristiche Principali

Controllo tramite Programma PLC

Il Destacker utilizza il controllo tramite programma PLC per gestire la sequenza operativa della macchina e il processo di caricamento dei PCB. Il sistema di controllo basato su PLC fornisce un funzionamento stabile e conveniente per la produzione quotidiana, consentendo alla macchina di funzionare come parte di un sistema automatizzato di movimentazione PCB SMT.

Struttura Robusta in Alluminio

La macchina adotta una struttura in alluminio con un design a base pesante. La base rinforzata aiuta a prevenire spostamenti indesiderati della macchina durante il funzionamento e fornisce una piattaforma stabile per la movimentazione continua dei PCB. Questo design è particolarmente adatto per ambienti di produzione in cui la stabilità delle attrezzature è importante per un trasferimento affidabile delle schede.

Modalità Pass-Through

Viene fornita una modalità pass-through per una flessibile integrazione della linea di produzione. A seconda del layout di produzione, il Destacker può essere configurato per supportare diversi requisiti di movimentazione dei PCB, facilitando l'integrazione con le attrezzature SMT a monte e a valle.

Rapido Cambio Prodotto

Il Destacker è progettato per un comodo cambio prodotto. Secondo le specifiche, sono necessari solo circa 10 secondi per cambiare la linea di prodotto. Questa capacità di rapido cambio è particolarmente utile per gli ambienti di produzione che gestiscono più modelli di PCB e frequenti cambi di prodotto.

Controllo User-Friendly

La macchina è dotata di comodi pulsanti di controllo per un funzionamento semplice. È disponibile anche un'opzione di controllo touchscreen, che fornisce un'interfaccia alternativa per i clienti che richiedono un'esperienza operativa della macchina più conveniente.

Caricamento Continuo dei PCB

Il Destacker supporta il caricamento ininterrotto, contribuendo a mantenere un'alimentazione continua di PCB alla linea di produzione. Questa funzione può ridurre interruzioni non necessarie durante la movimentazione dei PCB ed è adatta per ambienti di produzione SMT automatizzati in cui è richiesta un'alimentazione stabile delle schede.

Nastro Trasportatore ESD

La macchina è dotata di un nastro trasportatore ESD per il trasporto dei PCB. Il design di trasporto orientato all'ESD è adatto per ambienti di produzione elettronica in cui la protezione elettrostatica è una considerazione importante durante la movimentazione dei PCB.

Display Intelligente degli Errori della Macchina

Il Destacker fornisce un sistema di visualizzazione degli errori della macchina auto-programmato. A diversi errori della macchina vengono assegnati codici di errore distinti. Ogni codice di errore corrisponde a istruzioni di manutenzione pertinenti, che sono posizionate sul retro della porta della macchina. Ciò consente agli operatori e al personale di manutenzione di identificare rapidamente il tipo di errore della macchina e fare riferimento alle informazioni di manutenzione corrispondenti.

Compatibile SMEMA

Il Destacker è compatibile SMEMA, rendendolo adatto all'integrazione con attrezzature compatibili della linea di produzione SMT. Ciò consente al Bare Board Loader di essere incorporato in un sistema automatizzato di movimentazione PCB insieme ad altre attrezzature della linea SMT.

Come Funziona il PCB Destacker

Il Bare Board Loader / PCB Destacker è posizionato all'inizio della linea di produzione PCB. Le schede PCB nude vengono caricate nella macchina, e il Destacker separa e trasferisce le schede individualmente alle attrezzature di produzione a valle.

La macchina continua quindi il processo di caricamento secondo la sequenza operativa programmata, fornendo un'alimentazione stabile di schede PCB nude alla linea SMT. Questo tipo di movimentazione automatizzata dei PCB può aiutare i produttori a ridurre la movimentazione manuale delle schede e migliorare la coerenza dell'alimentazione dei PCB tra i processi.

Progettato per la Movimentazione di PCB SMT

L'HSTECH Destacker è adatto per linee di produzione PCB in cui è richiesto il caricamento automatizzato di schede nude. Le applicazioni tipiche includono:

Linee di produzione SMT
Linee di assemblaggio PCB
Produzione PCBA
Produzione elettronica
Produzione EMS
Produzione elettronica OEM/ODM
Sistemi automatizzati di movimentazione PCB

Può essere utilizzato come parte di una soluzione di movimentazione PCB più ampia insieme a convogliatori PCB, buffer, scaricatori e altre attrezzature della linea SMT.

Specifiche Tecniche

Modello	Dimensioni PCB Efficienti	Dimensioni Macchina	Peso
HS-DS400	50 × 50 - 400 × 400 mm	505 × 825 × 1200 mm	200 kg
HS-DS530	50 × 50 - 530 × 500 mm	600 × 920 × 1200 mm	250 kg

Perché Scegliere l'HSTECH PCB Destacker?

Movimentazione Stabile dei PCB

La struttura robusta in alluminio e il design a base pesante aiutano a fornire un funzionamento stabile delle attrezzature durante il caricamento dei PCB.

Produzione Flessibile

La modalità pass-through e la compatibilità SMEMA consentono l'integrazione della macchina in diverse configurazioni di linee di produzione SMT.

Rapido Cambio

Sono necessari circa 10 secondi per il cambio linea prodotto, rendendo la macchina adatta ad ambienti di produzione con più modelli di PCB.

Caricamento Continuo

La funzione di caricamento ininterrotto aiuta a mantenere un'alimentazione continua di PCB per i processi SMT a valle.

Manutenzione Facile

Il display degli errori programmato e le relative istruzioni di manutenzione aiutano gli operatori a identificare i problemi della macchina in modo più efficiente.

Protezione ESD

Il nastro trasportatore ESD è progettato per applicazioni di movimentazione PCB in ambienti di produzione elettronica.

Applicazione Tipica di Linea SMT

Una tipica configurazione di movimentazione PCB può essere organizzata come:

Caricamento PCB Nudi -> PCB Destacker -> Convogliatore -> Stampa Pasta Saldante -> Pick & Place -> Reflow -> AOI -> Scarico PCB

L'HSTECH Destacker può fungere da attrezzatura di caricamento PCB front-end, alimentando automaticamente schede PCB nude nel processo di produzione SMT. Per i produttori che aggiornano una linea di produzione esistente, il Destacker può anche essere considerato come una soluzione di automazione per ridurre le operazioni manuali di caricamento dei PCB.

PCB Destacker per Produzione Multi-PCB

Per i produttori EMS e PCBA che gestiscono diversi modelli di PCB, il rapido cambio prodotto può essere una parte importante della flessibilità di produzione. L'HSTECH Destacker è progettato con un concetto di rapido cambio, che richiede circa 10 secondi per cambiare la linea di prodotto. Ciò lo rende adatto ad ambienti di produzione in cui diversi prodotti PCB devono essere processati sulla stessa linea.

Combinato con il controllo PLC, il funzionamento conveniente e la funzionalità pass-through, la macchina offre una soluzione pratica per la movimentazione automatizzata di PCB nudi.
