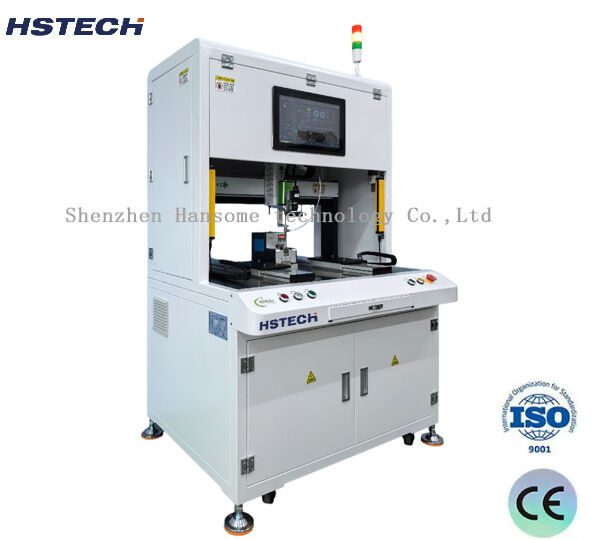

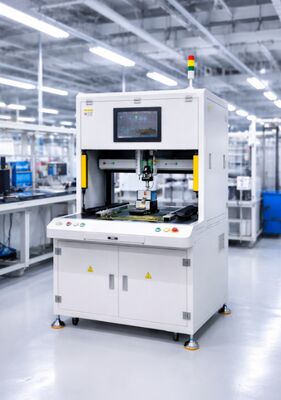

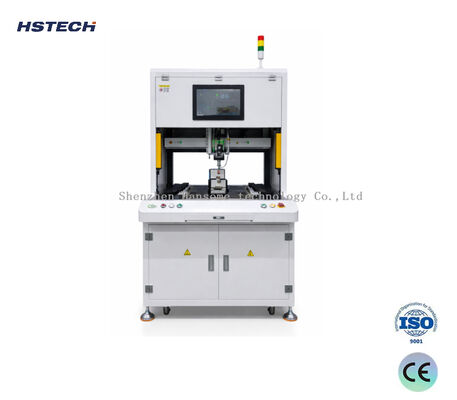

Apparecchiatura di fissaggio automatico a vite per messa a terra intelligente basata su PC Macchina di bloccaggio a vite guidata dalla visione

Marchio:	HSTECH
Moq:	1 pz
Prezzo:	negotiable
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	50 PC/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,ISO

Nome del prodotto:

Macchina di bloccaggio a vite

Metodo guidato:

Servomotore/motore passo-passo ad anello chiuso

Precisione di posizionamento:

±0,03 mm

Tensione di alimentazione:

AC220V

Potenza nominale:

1200W

Garanzia:

1 anno

Imballaggi particolari:

Di legno

Capacità di alimentazione:

50 PC/mese

Evidenziare:

Macchine per il fissaggio automatico a vite a PC

apparecchiature di blocco a vite guidate dalla visione

macchine di fissaggio a vite di messa a terra intelligente

Descrizione del prodotto

Attrezzatura di avvitatura automatica intelligente per messa a terra basata su PC

Macchina avvitatrice guidata da visione con sistema intelligente di avvitatura per messa a terra su PC a 4 assi per applicazioni di serraggio viti tracciabili e ad alta precisione.

Panoramica del prodotto

La macchina avvitatrice intelligente per messa a terra su PC 1.0 è una soluzione di fissaggio automatico delle viti ad alta precisione con struttura ad armadio, sviluppata su piattaforma industriale per PC. Combinando telecamera di visione Hikvision, avvitatore elettrico intelligente, sistema di movimento passo-passo a circuito chiuso e protezione con barriera fotoelettrica di sicurezza, questa attrezzatura offre prestazioni di serraggio viti stabili e ripetibili per la moderna produzione intelligente.

Progettata per garantire robustezza, durata e semplicità di installazione, la macchina supporta l'autoapprendimento punto a punto, l'importazione di coordinate CAD, la registrazione dei dati di serraggio dell'intero processo, il rilevamento dei difetti e l'interconnessione opzionale con sistemi MES. Risolve efficacemente i problemi di assemblaggio comuni quali viti mancanti, viti sollevate e spanatura delle filettature, riducendo significativamente il carico di lavoro per l'ispezione manuale e migliorando l'uniformità di assemblaggio del prodotto.

Ideale per l'assemblaggio di viti di messa a terra su PCBA, elettronica di consumo, moduli di controllo e gruppi elettronici. Gli operatori possono eseguire il debug dei programmi, monitorare le curve di coppia in tempo reale ed esportare report di produzione tramite un'interfaccia grafica intuitiva senza complesse conoscenze di programmazione.

Vantaggi principali e caratteristiche salienti

Potente sistema di controllo basato su PC: Funziona su PC industriale all-in-one con sistema operativo. Supporta l'importazione di coordinate CAD e l'autoapprendimento manuale punto a punto per la rapida creazione di programmi per nuovi prodotti.
Rilevamento intelligente del serraggio durante l'intero processo: Lettura in tempo reale della forma d'onda dall'avvitatore elettrico intelligente. Rilevamento automatico di viti mancanti, altezza di sollevamento e filettature spanate. Archiviazione locale dei dati in formato CSV ed esportazione in XLS per una tracciabilità completa della produzione.
Gestione delle operazioni multilivello: Sistema completo di autorizzazioni utente per la sicurezza della produzione in fabbrica e il controllo degli accessi.
Funzioni industriali espandibili opzionali: Funzionalità di scansione di codici a barre/codici QR (richiede scanner hardware esterno) e interconnessione MES per il caricamento dei record di produzione su server remoti tramite Ethernet.
Struttura meccanica servoassistita ad alta precisione: Precisione di posizionamento di ±0,03 mm con alimentazione delle viti a doppia modalità (ad aspirazione o a soffiaggio). Ciclo medio di serraggio di 1,5-3 secondi per vite.
Costruzione robusta: Il robusto telaio ad armadio per impieghi gravosi garantisce una produzione continua e stabile a lungo termine in ambienti gravosi.
Sicurezza completa e design incentrato sull'operatore: Dotata di barriera fotoelettrica di sicurezza, pulsante fisico di arresto di emergenza, indicatore luminoso di avvertimento e cassetto per tastiera e mouse per la massima comodità dell'operatore.
Componenti di marchi premium: Dotata di avvitatore elettrico intelligente, componenti pneumatici AirTAC, telecamera industriale Hikvision, alimentatore switching Mean Well, motori passo-passo a circuito chiuso e alimentatore di viti a torre proprietario per un funzionamento affidabile a lungo termine.

Componenti principali

Avvitatore elettrico intelligente

Alimentatore di viti a torre proprietario

Computer industriale All-in-One per PC

Barriera fotoelettrica di sicurezza

Pannello comandi fisico con pulsanti e arresto di emergenza

Telecamera visiva Hikvision

Cassetto estraibile per tastiera e mouse

Specifiche tecniche

Voce	Parametro
Corsa degli assi	300 × 250 × 200 mm
Dimensioni max. del prodotto per il serraggio	240 × 250 mm
Tipo di azionamento	Servomotore / motore passo-passo a circuito chiuso
Precisione di posizionamento	±0,03 mm
Metodo di alimentazione delle viti	Tipo ad aspirazione / Tipo a soffiaggio d'aria (selezionabile)
Tempo di serraggio per singola vite	1,5-3 secondi
Tensione di alimentazione	220 V CA
Potenza nominale	1200 W
Alimentazione aria compressa	0,4-0,6 MPa
Peso totale della macchina	200 kg
Quantità di avvitatori elettrici	1 unità

Scenari applicativi

Questa macchina di avvitatura intelligente è ideale per l'assemblaggio nella produzione di massa di:

Serraggio di viti di messa a terra su PCBA e schede di controllo elettroniche
Assemblaggio di elettronica di consumo 3C
Piccoli elettrodomestici e moduli per strumentazione
Fissaggio di componenti elettronici per il settore automobilistico
Qualsiasi scenario produttivo che richieda tracciabilità del serraggio delle viti e controllo qualità

Ideale per i produttori che richiedono

Registrazioni tracciabili del serraggio delle viti, monitoraggio della coppia in tempo reale, allarme automatico dei difetti e connettività dell'attrezzatura ai sistemi di gestione MES di fabbrica. Questa macchina sostituisce il lavoro manuale ripetitivo di avvitatura, riduce l'errore umano e abbassa i costi di ispezione, migliorando la qualità e l'efficienza della produzione.
