Automatico 5 assi doppio tavolo macchina di saldatura robotica programmabile insegnamento pendente per l'assemblaggio PCB

Automatico 5 assi doppio tavolo macchina di saldatura robotica programmabile insegnamento pendente per l'assemblaggio PCB

Marchio:	HSTECH
Numero di modello:	HS-S5331R
Moq:	1 pz
Prezzo:	negotiable
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	50 PC/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

CE,ISO

Nome del prodotto:

Robot di saldatura da tavolo

Testa di saldatura:

Singola punta

Rotazione:

360 gradi

Sistema:

Programmazione manuale, commutazione rapida

Peso della macchina:

90 kg

Garanzia:

1 anno

Imballaggi particolari:

Di legno

Capacità di alimentazione:

50 PC/mese

Evidenziare:

Macchine di saldatura robotizzate a 5 assi

robot programmabile per l'assemblaggio di PCB

Robot di saldatura automatica a doppia tavola

Descrizione del prodotto

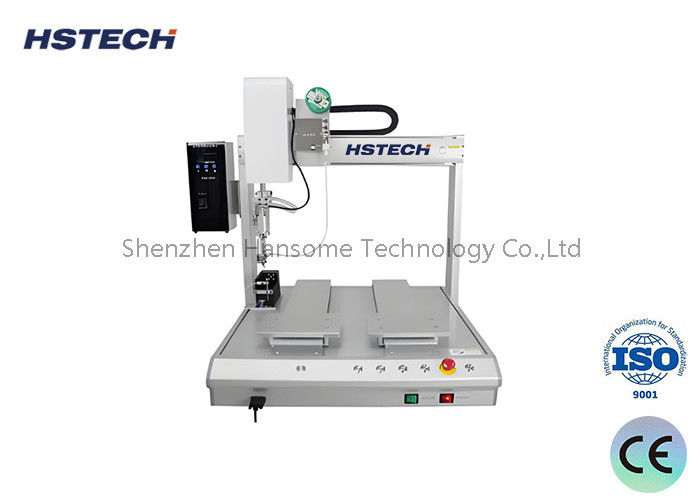

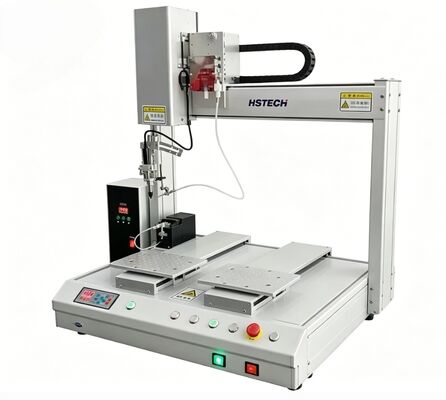

Macchina per saldatura robotizzata automatica a 5 assi con doppio tavolo

La macchina per saldatura robotizzata a 5 assi con doppio tavolo HS-S5331R è una soluzione di saldatura automatizzata intelligente progettata per l'assemblaggio elettronico di precisione. Dotata di doppie stazioni di lavoro e un sistema di movimento a 5 assi, questa piattaforma di saldatura robotizzata offre una saldatura stabile, coerente e di alta qualità per PCBA, connettori, terminali di filo e componenti elettronici miniaturizzati.

Caratteristiche principali

Sistema di saldatura a movimento a 5 assi: Movimento multidimensionale con asse R rotante a 360° consente una saldatura flessibile ad angoli complessi e gestisce in modo efficiente posizioni di saldatura irregolari
Controllo motore passo-passo: Il sistema di trasmissione con motore passo-passo + cinghia dentata fornisce un funzionamento stabile, basse vibrazioni e un'eccezionale coerenza di posizionamento per una produzione continua di lunga durata
Controllo preciso della temperatura e della rottura dello stagno: Il monitoraggio della temperatura in tempo reale con un controllo accurato della rottura dello stagno previene l'eccesso di stagno, le saldature fredde, i ponti e le perle di stagno
Guide lineari di alta qualità: La struttura della guida lineare premium garantisce un movimento ultra-liscio e piatto, minimizza la deviazione del movimento ed estende la durata della macchina
Modalità di saldatura multiple: Supporta la saldatura a punti (saldatura puntuale) e la saldatura a trascinamento, personalizzabile per soddisfare diverse esigenze di saldatura del pezzo
Braccio macchina in lega di alluminio ad alta resistenza: La struttura a sbalzo in lega personalizzata è antiruggine, anti-deformazione, mantenendo la stabilità strutturale durante il funzionamento continuo a lungo termine
Programmazione tramite pannello didattico: Box didattico portatile di facile utilizzo per una facile programmazione del percorso con archiviazione fino a 99 gruppi di programmi di saldatura indipendenti
Sistema di filtro di purificazione del fumo integrato: Filtra efficacemente i fumi nocivi generati durante la saldatura, protegge la punta del saldatore dalla corrosione e migliora l'ambiente di lavoro

Specifiche tecniche

Modello	HS-S5331R
Intervallo di lavoro X/Y1/Y2/Z	500×300×300×100 mm
Rotazione asse R	360°
Velocità massima di spostamento XYZ	300 mm/s
Sistema di azionamento	Motore passo-passo + cinghia dentata
Precisione di posizionamento ripetuto	±0,02 mm
Modalità operativa	Completamente automatico
Metodo di programmazione	Programmazione manuale tramite pannello didattico
Sistema di controllo	Sistema di controllo a temperatura costante
Unità di controllo	Scheda di controllo
Peso macchina	90 kg
Dimensioni complessive (L×L×A)	716×585×800 mm
Alimentazione	220V, 50–60Hz
Intervallo di controllo della temperatura	0–550°C
Metodo di pulizia della punta del saldatore	Pulizia pneumatica ad aria
Interfaccia di comunicazione esterna	USB + RS232
Metodi di saldatura	Saldatura a punti / Saldatura a trascinamento
Temperatura e umidità ambiente di lavoro	5–40°C, 20%–90% RH (senza condensa)

Scenari applicativi

Adatto per l'elaborazione di saldatura automatizzata di schede a circuito stampato, schede flessibili FPC, connettori elettronici, terminali di cablaggio, sensori, piccoli moduli, componenti audio, elettronica di consumo, elettronica medica e assemblaggi elettronici automobilistici.

Vantaggi del prodotto

Design a doppio tavolo con lavoro alternato: Due stazioni di lavoro lavorano alternativamente, risparmiando tempo di attesa per il carico/scarico e aumentando l'efficienza produttiva
Coerenza di saldatura ultra-elevata: Sostituisce la saldatura manuale, elimina la qualità instabile causata dall'operazione umana e riduce il tasso di difettosità
Funzionamento semplice e basso costo di apprendimento: La programmazione intuitiva tramite pannello didattico consente agli operatori di completare rapidamente la modifica dei programmi senza conoscenze di programmazione professionale
Design ecologico: Il sistema di purificazione del fumo integrato rimuove i fumi di saldatura e soddisfa gli standard ambientali di fabbrica
Lunga durata e basso costo di manutenzione: Il telaio in lega antiruggine e i componenti di trasmissione affidabili supportano la produzione industriale non-stop a lungo termine
