Dettagli dei prodotti

Casa. prodotti

Alta efficienza 90° 180° PCB girare cambiamento di direzione del trasportatore con 3 colori luce torre

Name: Alta efficienza 90° 180° PCB girare cambiamento di direzione del trasportatore con 3 colori luce torre
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-SZ350
Price: 85.00 USD
Availability: InStock

Marchio:	HSTECH
Numero di modello:	HS-SZ350
Moq:	1 pz
prezzo:	negotiable
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	50 PC/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,ISO

Nome del prodotto:

Convogliatore a rotazione per PCB

Alimentazione elettrica:

AC100-230V

Grado di giro:

90 gradi, 180degree, 270degree

Segnale:

SMEMA

Contol:

Schermo tattile

Garanzia:

1 anno

Imballaggi particolari:

Di legno

Capacità di alimentazione:

50 PC/mese

Evidenziare:

90° 180° trasportatore a rotazione per PCB

portatore a rotazione per PCB con luce a torre

attrezzatura ad alta efficienza per la movimentazione di PCB

Descrizione del prodotto

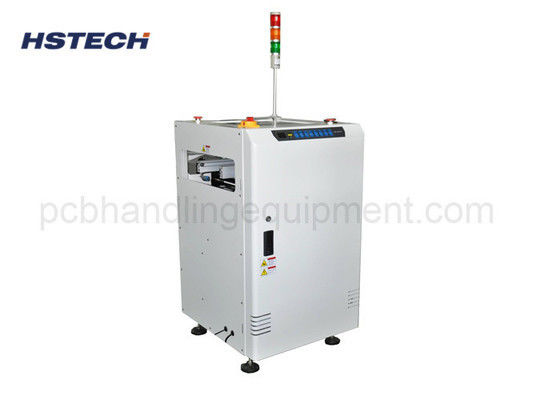

Trasportatore girevole PCB SMT 90°/180° con torre luminosa a 3 colori

Il trasportatore di svolta PCB con cambio di direzione del flusso SMT è un dispositivo di trasferimento automatizzato specializzato progettato per linee di produzione di assemblaggio SMT, che supporta il reindirizzamento della direzione del PCB a 90°, 180° e 270°. Dotato di una torretta luminosa standard a 3 colori per l'indicazione dello stato della macchina in tempo reale, questo trasportatore rotante collega perfettamente le apparecchiature SMT anteriori e posteriori, consentendo la commutazione flessibile del flusso del circuito PCB su linee di produzione completamente automatizzate.

Caratteristiche principali del prodotto

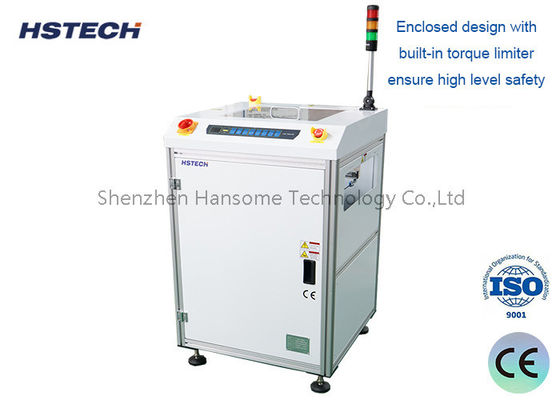

Struttura di sicurezza completamente chiusa:Il design della custodia sigillata con limitatore di coppia integrato previene il sovraccarico meccanico e lo schiacciamento del PCB durante la rotazione
Copertura di sicurezza superiore ad apertura rapida:Accesso completo ai componenti interni per una facile manutenzione e tempi di fermo ridotti

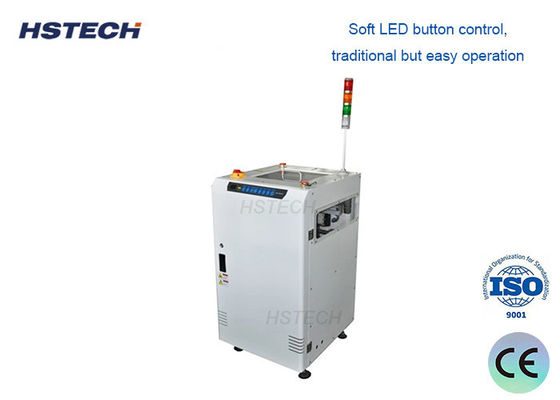

Pulsanti di controllo fisico intuitivi:Comandi intuitivi sul pannello laterale per operazioni di avvio, arresto, ripristino e emergenza
Meccanismo rotante ad alta precisione:Il cuscinetto di precisione e il gruppo servoassistito garantiscono una rotazione stabile e priva di vibrazioni
Divario di trasferimento ridotto al minimo:L'aggancio ottimizzato del rullo elimina l'inceppamento dei bordi del PCB e l'inclinazione della scheda
Logica del flusso di traffico personalizzabile:Ritardo del segnale programmabile, sequenza di trasferimento e modalità di attivazione dell'angolo di virata
Regolazione della larghezza della vite di comando parallela:Il sistema a doppia vite mantiene il perfetto parallelismo orizzontale
Compatibilità di comunicazione SMEMA:Interfaccia standard per una perfetta integrazione con tutte le apparecchiature SMT tradizionali

Specifiche tecniche

Parametro	Dettagli
Funzione fondamentale	Reindirizzare la direzione del flusso del PCB; supporta angoli di rotazione di 90°, 180°, 270°
Altezza di trasporto standard	910±20mm (corrisponde agli standard globali delle apparecchiature SMT)
Direzione di trasporto	Supporto bidirezionale da sinistra a destra/da destra a sinistra
Tempo di ciclo standard	ca. 5 secondi per ciclo di giro completo
Alimentazione elettrica	CA 100-230 V, monofase, voltaggio universale 50/60 Hz
Pressione dell'aria di lavoro	Alimentazione aria compressa 4-6 bar
Consumo d'aria massimo	10 l/min in funzionamento continuo a pieno carico
Spessore minimo del PCB	0,4 mm (supporta circuiti stampati flessibili e rigidi ultrasottili)
Segnale di comunicazione	Interfaccia di segnale standard industriale SMEMA

Opzioni del modello standard

Modello HS-SZ350

Dimensioni di elaborazione PCB:50×50 - 450×350mm
Dimensione della macchina:700×750×1200 millimetri
Peso netto:150 chilogrammi
Applicazioni:Schede per telefoni cellulari, moduli sensore, elettronica indossabile, piccoli pannelli di controllo. Ingombro compatto ideale per spazi limitati in officina.

Modello HS-SZ460

Dimensioni di elaborazione PCB:50×50 - 550×460mm
Dimensione della macchina:840×890×1200mm
Peso netto:180 chilogrammi
Applicazioni:Schede di controllo automobilistiche, schede madri di alimentazione, schede di controllo principali industriali, pannelli driver LED di grandi dimensioni. Maggiore capacità di carico per circuiti stampati multistrato pesanti.

Scenari applicativi

• Linee di produzione di patch SMT completamente automatiche
• Trasferimento direzionale post-reflow del PCB e rotazione del layout della linea
• Collegamento linea AOI, SPI, stazione di ispezione a raggi X
• Elettronica automobilistica, elettronica di consumo, assemblaggio di circuiti per dispositivi medici
• Laboratori di produzione di schede di controllo di elettrodomestici intelligenti
• Trasmissione logistica PCB automatizzata in fabbrica oscura senza pilota

Vantaggi del prodotto e vantaggi per il cliente

Ridurre il tasso di scarto di PCB:La rotazione di precisione e lo stretto spazio di trasferimento evitano danni alla scheda e perdita di componenti
Minore dipendenza dal lavoro:Il collegamento SMEMA consente il funzionamento completamente automatico senza movimentazione manuale
Layout di linea flessibile:La capacità di rotazione multiangolo ottimizza l'utilizzo dello spazio in fabbrica
Basso costo di manutenzione:Il design del coperchio ad apertura rapida semplifica la manutenzione quotidiana e riduce i tempi di inattività
Compatibilità globale:L'alimentazione ad ampia tensione e il segnale SMEMA standard supportano i mercati internazionali
Elevato standard di sicurezza:Il limitatore di coppia e l'alloggiamento chiuso prevengono incidenti di sicurezza
