Controllo pulsante rivista multipla rivista PCB caricatore chiuso con SMEMA compatibile

Marchio:	HSTECH
Numero di modello:	HS-LD250
Moq:	1 pz
prezzo:	negotiable
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	50 PC/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,ISO

Nome del prodotto:

Caricatore multiplo del PWB della rivista

Altro nome:

Caricatrice del bordo di SMT

Alimentazione elettrica:

AC110V/220V,50/60Hz

Pressione atmosferica:

4-6 battute

Operazione:

Operazione anteriore

Garanzia:

1 anno

Imballaggi particolari:

Di legno

Capacità di alimentazione:

50 PC/mese

Evidenziare:

Caricatore di cartone per PCB a comando pulsante

Caricatore PCB compatibile SMEMA

Caricatore per PCB con rivista chiusa

Descrizione del prodotto

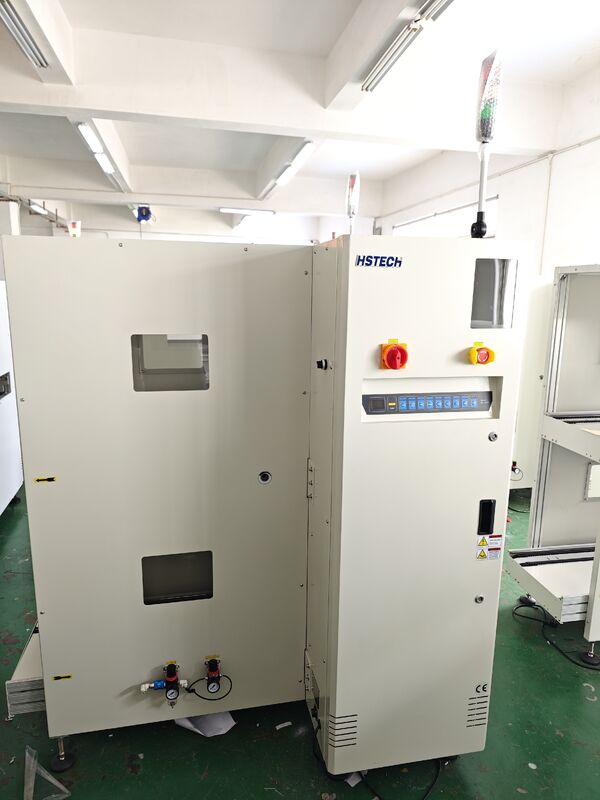

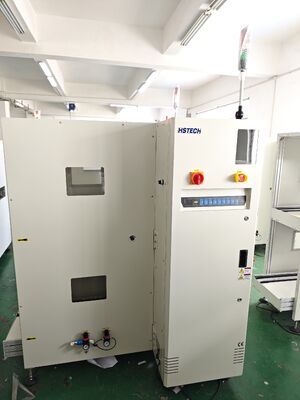

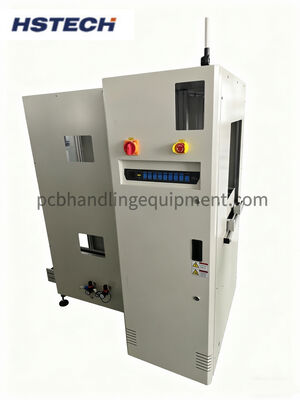

Controllo a pulsante chiuso SMEMA PCB Loader Machine

Questa macchina di caricamento PCB è un'attrezzatura di alimentazione automatica front-end appositamente progettata per le linee di produzione di assemblaggio SMT.Dispone di alloggiamento di sicurezza completamente chiuso con controllo centralizzato del pulsante fisico e supporta l'attracco del segnale di comunicazione SMEMA standard per un'integrazione senza soluzione di continuità con le stampanti a saldatura, apparecchi di montaggio di componenti, distributori, forni a reflusso e altre apparecchiature SMT.

Scenari di applicazione

Corrispondenza di alimentazione front-end per stampanti a stencil SMT
Fornitori di schede automatiche per montatori di chip ad alta velocità
Apparecchi di distribuzione in linea e di saldatura a onde selettive a alimentazione continua
Alimentazione in serie di PCB per schede di controllo elettroniche automobilistiche, circuiti flessibili FPC e produzione di mini schede semiconduttrici
Alimentazione automatica in officina priva di polveri con progettazione di protezione per la sicurezza completamente chiusa

Caratteristiche principali del prodotto

Progettazione integrata modulare:Disegno modulare standardizzato per un facile smontaggio, manutenzione, espansione delle funzioni e conversione del modello
Cornice meccanica rinforzata e robusta:Struttura di telaio integrata in acciaio spessito con trattamento anti-vibrazione per un funzionamento continuo stabile 24 ore su 24
Progettazione conveniente:La struttura ottimizzata riduce i costi di produzione mantenendo le funzioni di alimentazione complete

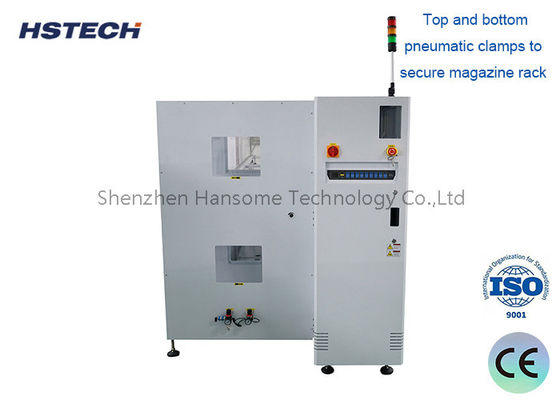

Clampe pneumatiche doppie:Meccanismo di chiusura pneumatico superiore e inferiore blocca saldamente i scaffalatori durante il funzionamento
Garanzia di rottura zero dei PCB:Cintura trasportatrice a frizione morbida con struttura di sollevamento tampone e sensori di limite di altezza precisi impediscono danni ai PCB
Segnale SMEMA standard Compatibile:Interfaccia di comunicazione SMEMA standard integrata per l'interconnessione automatica del segnale con tutte le apparecchiature SMT tradizionali

Specifiche tecniche

Articolo	Parametro
Nome del prodotto	Macchina di caricamento PCB
Altezza di trasporto	910±30 mm
Tempo di caricamento del PCB	Circa 6 secondi.
Tempo di sostituzione del caricatore	Circa 30 secondi.
Direzione del trasporto	L~R, o R~L
Operazione	Operazione frontale
Lato fisso del binario	lato anteriore (o specificare)
Fornitore di alimentazione	220V, 50/60Hz, ±10%
Pressione dell'aria	4-6bar
Spessore del PCB	Min 0,4 mm
Quantità di magazzino	Lato superiore: 1 pc, lato inferiore: 2 pc
Selezione del tono	1-4 (10 mm di passo)
Velocità del trasportatore	0.5-20M/min o su misura
Segnale	SMEMA

Specificativi del modello

Modello	HS-LD250	HS-LD330	HS-LD390	HS-LD460
Lunghezza efficiente del PCB	50 × 50 ~ 350 × 250 mm	50×50~455×330 mm	50×50~530×390 mm	50×530×460 mm
Dimensione della macchina	1400 × 800 × 1200 mm	1650 × 880 × 1200 mm	1800 × 940 × 1200 mm	1800×1010×1200 mm
Dimensione del magazzino	355 × 320 × 563 mm	460 × 400 × 563 mm	535 × 460 × 570 mm	535 × 530 × 570 mm
Peso	140 kg	180 kg	220 kg	260 kg

Industria applicabile

Fabbrica di assemblaggio di elettronica SMT Fabbricazione di elettronica per l'automobile Produzione di nuove schede di controllo dell'energia FPC di elaborazione di circuiti flessibili Laboratorio di imballaggio di semiconduttori Produzione di apparecchiature elettroniche mediche Fabbrica di dispositivi indossabili intelligenti
