Apparecchiature per la rimozione dei pannelli di PCB

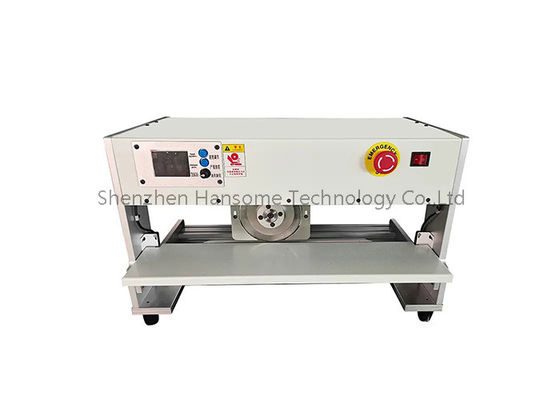

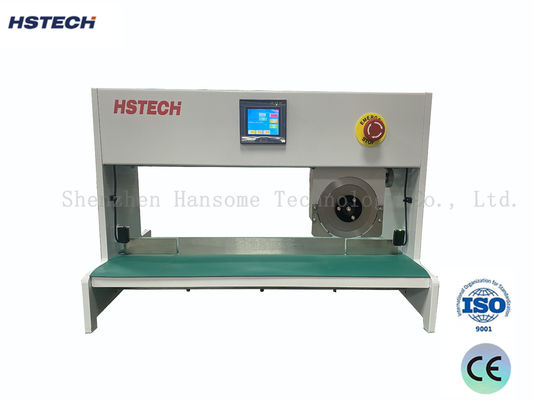

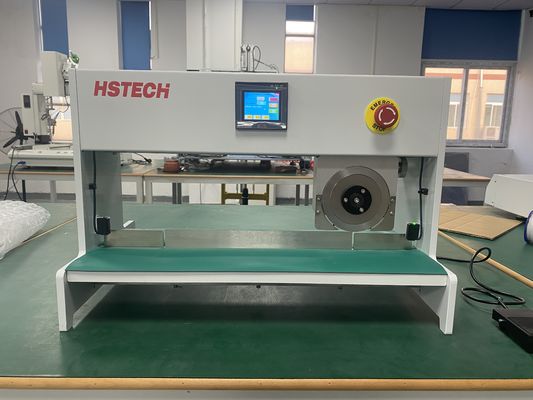

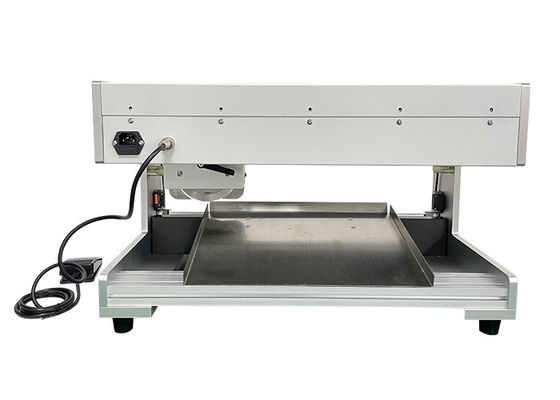

Separatore di PCB a V-Cut Miving per la ripartizione dei pannelli dei circuiti

Separatore di PCB a V-Cut Miving per la ripartizione dei pannelli dei circuiti

Marchio:	HSTECH
Numero di modello:	HS-V350
Moq:	1 pz
prezzo:	negotiable
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	50 PC/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,ISO

Nome del prodotto:

Separatore di PCB a lame

Altro nome:

Macchine per il taglio di PCB a V

Condizione:

Nuovo

Alimentazione elettrica:

di cilindrata inferiore o uguale a

Velocità di taglio:

300 mm/s

Garanzia:

1 anno

Imballaggi particolari:

Di legno

Capacità di alimentazione:

50 PC/mese

Evidenziare:

apparecchiature per la separazione dei circuiti stampati

automated V-cut blade PCB separator

PCB circuit board depaneling equipment

Descrizione del prodotto

Separatore PCB mobile con lama a V con taglio a coltello automatizzato a coltello

Il separatore V-Cut PCB automatizzato a coltello HS-203 è progettato per un'efficace depaneling dei circuiti stampati. Questo separatore PCB con lama mobile presenta un design a lama circolare superiore e lineare inferiore che posiziona la scanalatura a V sulla lama lineare prima del taglio. La lama circolare superiore si muove orizzontalmente per completare la separazione con uno sforzo di forza minimo, proteggendo i componenti della scheda da eventuali danni.

Caratteristiche e vantaggi principali

Separazione ad alta precisione:La tecnologia di movimento della lama garantisce una separazione accurata lungo gli spazi V-Cut per una qualità di taglio superiore
Efficienza migliorata:Ottimizzato per la produzione di massa con capacità di separazione rapida
Funzionamento intuitivo:Design intuitivo adatto ad operatori di tutti i livelli tecnici
Controllo preciso:Profondità di taglio e pressione regolabili per diversi tipi di PCB
Garanzia di sicurezza:Misure di protezione complete per la sicurezza dell'operatore
Progettazione antistress:Il taglio circolare con coltello previene la rottura dei giunti di saldatura e la rottura dei componenti
Costruzione durevole:Coltelli superiori e inferiori realizzati in acciaio rapido importato con durata prolungata

Specifiche tecniche

Specifica	Dettagli
Alimentazione elettrica	AC220V monofase 50-60HZ
Peso	60KG
Dimensioni della macchina	770 mm (lunghezza) × 370 mm (larghezza) × 420 mm (altezza)
Velocità di taglio	300mm/s
Corsa massima della ruota del coltello	350mm
Regolazione fine della rotella del coltello	0-3 mm
Intervallo di regolazione del coltello inferiore	0-2 mm
Capacità di elaborazione PCB	Larghezza massima di taglio: 150 mm; Lunghezza massima di taglio: 350mm; Spessore tagliabile: 0,6-3,2 mm; Spessore della scanalatura a V: 0,25-2,0 mm

Confronto dei modelli

Specifica	HS-V350	HS-V600
Alimentazione elettrica	Monofase, AC220V 50-60Hz	Monofase, AC220V 50-60Hz
Velocità di taglio	0-300 mm/s	0-300 mm/s
Distanza di movimento della lama	350 mm	600 mm
Lunghezza di taglio PCB	350mm	600 mm
Larghezza di taglio PCB	150mm	150mm
Peso della macchina	45 kg	65 kg
Dimensioni della macchina	600×360×370 mm (L×L×A)	850×360×370 mm (L×L×A)

Caratteristica di sicurezza:Dotato di protezione dall'interruttore delle radiazioni infrarosse. La macchina si arresta automaticamente quando mani o oggetti estranei entrano nell'area di movimento del coltello, garantendo un funzionamento sicuro.

Applicazioni industriali

Produzione di prodotti elettronici

Utilizzato per dividere PCB multistrato in telefoni cellulari, tablet e dispositivi elettronici con controllo preciso delle dimensioni e della posizione per migliorare i tassi di qualificazione del prodotto.

Automazione industriale

Applicato alla suddivisione di circuiti stampati per apparecchiature e strumenti di controllo industriale, migliorando l'automazione della linea di produzione e riducendo i tempi di ciclo.

Elettronica di consumo

Ampiamente utilizzato per la suddivisione di PCB in laptop, fotocamere digitali e altri dispositivi elettronici di consumo per garantire la qualità e ridurre i tassi di rilavorazione.

Elettronica medica

Adatto per la suddivisione ad alta precisione dei circuiti stampati in apparecchiature mediche e strumenti diagnostici senza causare danni al circuito.

Aerospaziale

Applicato alla suddivisione di PCB con requisiti di affidabilità estremi in apparecchiature avioniche e aerospaziali, garantendo coerenza e stabilità.
