Dettagli dei prodotti

Casa. Prodotti

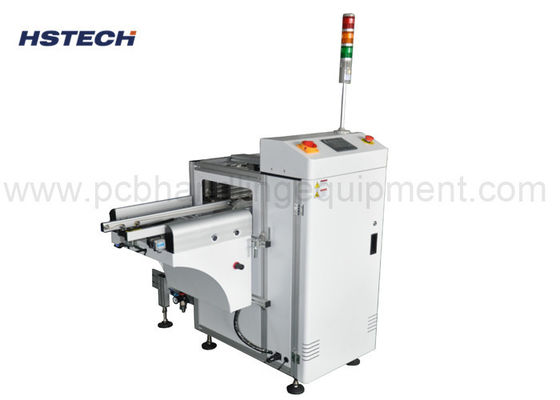

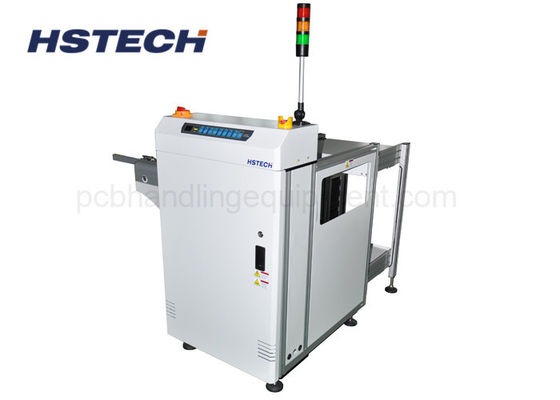

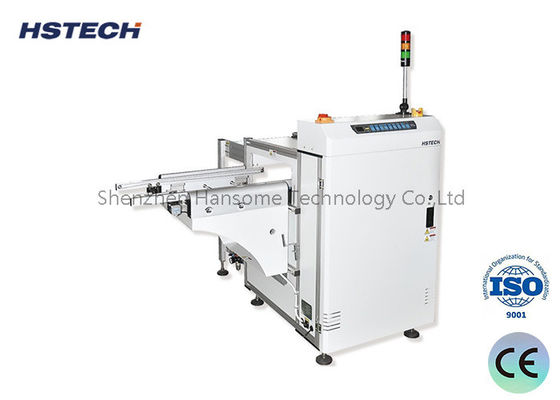

Disegno del modulo di tipo L con doppio magazzino a 90 gradi Compatibile con SMEMA

Marchio:	HSTECH
Numero di modello:	HS-LD250
Moq:	1 pz
Prezzo:	negotiable
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	100 PC/Mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,ISO

Nome del prodotto:

Caricatore del PWB

Pressione atmosferica:

4-6 battute

Alimentazione elettrica:

AC110V/220V,50/60Hz

Spessore del PCB:

Minimo 0,4 mm

Operazione:

Operazione anteriore

Garanzia:

1 anno

Imballaggi particolari:

Di legno

Capacità di alimentazione:

100 PC/Mese

Evidenziare:

Discaricatore per PCB a doppia rivista

Scaricatore di tipo L a 90 gradi

Modulo per PCB compatibile con SMEMA

Descrizione del prodotto

Design del modulo di tipo L con scaricatore a 90 gradi a doppio caricatore con compatibilità SMEMA

Il nostro caricatore PCB funge da periferica periferica di automazione front-end essenziale per linee di produzione SMT complete. Progettato per alimentare automaticamente PCB nudi, consente il trasporto stabile e senza interruzioni di PCB attraverso macchine pick-and-place, stampanti e altre apparecchiature di processo SMT. Progettato per soddisfare i requisiti di assemblaggio elettronico di standard elevato delle fabbriche EMS, dei produttori di PCB e dei produttori di componenti elettronici a contratto, questo caricatore combina un'elevata velocità di funzionamento, una durata di servizio estesa e una protezione completa del PCB. Completamente compatibile con il segnale SMEMA, si integra perfettamente con tutti i principali marchi internazionali di apparecchiature SMT per creare linee di produzione con collegamento completamente automatico.

Caratteristiche principali del prodotto

Struttura antipolvere completamente chiusa:La custodia completa dell'armadio isola efficacemente polvere, detriti e particelle di officina, prevenendo la contaminazione della superficie del circuito, i graffi e l'ossidazione durante l'alimentazione.
Finestra di osservazione visiva:La finestra trasparente consente un chiaro monitoraggio dello stato di alimentazione, trasporto e sostituzione del caricatore del PCB senza aprire il coperchio della macchina.
Corpo macchina in acciaio inossidabile SS304:La struttura in acciaio inossidabile di alta qualità offre resistenza alla ruggine, resistenza alla corrosione, elevata durezza e resistenza alla deformazione per un funzionamento continuo 24 ore su 24.
Robusto telaio meccanico rinforzato:I profili in acciaio ispessito ottimizzano l'equilibrio meccanico e la soppressione delle vibrazioni durante il funzionamento ad alta velocità.
Regolazione fluida della larghezza parallela:Il meccanismo di regolazione di precisione consente una modifica fluida della larghezza della traccia per diverse dimensioni di PCB senza distorsioni o inceppamenti.
Capacità di carico del portariviste triplo:Supporta 3 portariviste contemporaneamente (1 superiore, 2 inferiori) per ridurre la frequenza di sostituzione manuale ed estendere il tempo di alimentazione automatica.
Morsetti pneumatici per caricatori superiori e inferiori:I morsetti di bloccaggio pneumatici fissano saldamente i portariviste durante il funzionamento per evitare spostamenti e vibrazioni.
Garanzia di rottura zero del PCB:Il nastro trasportatore a contatto morbido ottimizzato, il controllo preciso della velocità e il design di alimentazione del buffer eliminano la rottura del PCB e i danni ai bordi.
Compatibilità completa del segnale SMEMA:L'interfaccia di comunicazione standard SMEMA consente il collegamento automatico con le apparecchiature SMT a monte e a valle.

Specifiche tecniche complete

Parametro	Specifica
Nome completo del prodotto	Macchina caricatrice PCB compatibile SS304 anti-polvere SMEMA
Velocità del trasportatore standard	0,5–20 M/Min (velocità personalizzata disponibile)
Altezza di trasporto PCB	910±30mm (standard universale per apparecchiature SMT)
Ciclo di caricamento PCB singolo	Circa 6 secondi per tavola
Orario di sostituzione del caricatore	Circa 30 secondi per lo scambio completo del caricatore
Direzione di trasporto	Da sinistra a destra (L→R) o da destra a sinistra (R→L), commutabile
Modalità operativa	Funzionamento dal pannello frontale
Traccia lato fisso	Lato anteriore fisso (disposizione personalizzata disponibile)
Alimentazione standard	CA 220 V, 50/60 Hz, tolleranza ±10%
Pressione dell'aria di lavoro	Alimentazione aria compressa 4–6 bar
Spessore minimo del PCB	0,4 mm
Configurazione rivista	Strato superiore: 1 ripiano; Strato inferiore: 2 rack (3 in totale)
Passo rivista opzionale	Passo 1 mm, 4 mm, 10 mm (standard 40 mm)
Comunicazione di collegamento	Segnale industriale standard SMEMA

Guida alla selezione del modello

Modello	HS-LD250	HS-LD330	HS-LD390	HS-LD460
Lunghezza PCB efficiente	5050~350250 mm	5050~455330 mm	5050~530390 mm	5050~530460mm
Dimensioni della macchina	14008001200 mm	16508801200 mm	18009401200 mm	180010101200 mm
Dimensioni della rivista	355320563 mm	460400563mm	535460570mm	535530570 mm
Peso	140 kg	180 kg	220 kg	260 kg

Vantaggi in termini di produzione e valore per il cliente

Ridurre il costo della manodopera manuale:Il design a triplo caricatore estende il tempo di alimentazione automatica continua, riducendo la frequenza di sostituzione manuale e l'impiego di manodopera.

Stabilizzare il rendimento della produzione:La custodia antipolvere e il trasporto con buffer morbido prevengono la contaminazione, i graffi e le rotture del PCB, riducendo al minimo i tassi di difetti.

Forte adattabilità cross-brand:L'interfaccia SMEMA universale e l'altezza standard collegano tutte le apparecchiature SMT tradizionali senza modifiche.

Manutenzione ridotta a lungo termine:Il telaio in acciaio inossidabile SS304 e la struttura rinforzata riducono i guasti dei componenti e le spese di manutenzione.

Supporto flessibile per la personalizzazione:Molteplici opzioni personalizzabili tra cui velocità del trasportatore, passo del caricatore e layout dei binari.

Adattabilità diversificata della produzione:Funzionamento stabile sia per la produzione di massa che per lotti di prototipi ad alto mix.
