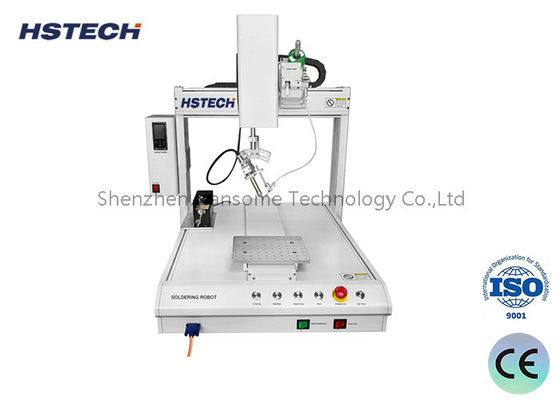

Robot di saldatura automatico rotativo a 4 assi con testa di saldatura rotante a 360°

Name: Robot di saldatura automatico rotativo a 4 assi con testa di saldatura rotante a 360°
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-S331R
Price: 3,450.00 USD
Availability: InStock

Marchio:	HSTECH
Numero di modello:	HS-S331R
Moq:	1 pz
prezzo:	negotiable
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	100 PC/Mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,ISO

Nome del prodotto:

Robot di saldatura automatico da scrivania

Voltaggio:

110V / 220V CA

Potenza di riscaldamento:

150 W

Piattaforma:

Raddoppiare

Garanzia:

1 anno

Distanza di percorrenza X/Y/Z:

300×300×100 mm

Imballaggi particolari:

Di legno

Capacità di alimentazione:

100 PC/Mese

Evidenziare:

Robot di saldatura automatico a 4 assi

Testa di saldatura rotante a 360°

Macchine per saldatura automatica da scrivania

Descrizione del prodotto

Robot di saldatura automatico rotativo a 4 assi con testa di saldatura rotante a 360°

HSTECH HS-S331R Robot di saldatura rotante a quattro assi

Macchina di saldatura automatica programmabile per la saldatura a strisce a LED con presa di carica del terminale a corrente continua

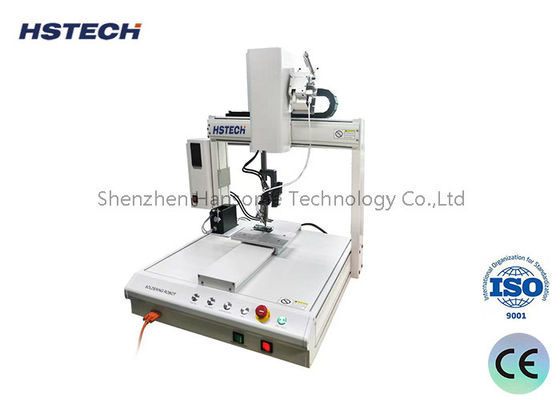

Visualizzazione del prodotto

Il modello HS-S331R è un robot di saldatura automatizzato a 4 assi composto da assi lineari X/Y/Z più un asse R rotante a 360° sviluppato da HSTECH.Disegnati per svolgere compiti di saldatura a cieco impossibili per le apparecchiature di saldatura a reflow e a onde, questa unità eccelle nell'assemblaggio di PCB di tipo misto, componenti sensibili al calore e parti elettroniche delicate dopo la lavorazione SMT.

È ampiamente utilizzato per la saldatura di fili PCB, la saldatura dei tappi del caricabatterie, i terminali dei connettori, i terminali DC e il legame delle strisce LED nelle industrie dell'elettronica di consumo.La sostituzione della saldatura manuale stabilizza efficacemente la qualità della saldaturaIl layout compatto del desktop consente un funzionamento autonomo o l'integrazione in linea con le linee di produzione automatizzate.

Specifiche tecniche

Distanza di percorrenza X/Y/Z	300300100 mm
R rotazione dell'asse	360° di rotazione completa
Max XYZ Velocità di movimento	300 mm/s
Modalità di guida	Motore a gradini + trasmissione a fascia
Ripetibilità del posizionamento	± 0,02 mm
Modalità di funzionamento	Funzionamento automatico completo
Metodo di programmazione	Insegnare la programmazione manuale del ciondolo
Sistema di controllo	Pannello di controllo a temperatura costante dedicato
Memoria del programma	Conservare fino a 1000 serie di programmi di elaborazione; massimo 5.000 punti per singolo file
Capacità di stoccaggio	256M per la scatola di insegnamento, 32M per la scheda offline; fino a 100.000 punti di elaborazione per file
Peso complessivo	85 kg
Dimensione (LWH)	516585800 mm
Fornitore di energia	AC220V,50/60Hz,350W
Intervallo di controllo della temperatura	0-550°C
Pulizia delle punte	Pulizia automatica a soffio d'aria pneumatico
Porto esterno	USB e RS232
Tipo di saldatura	Saldatura a punto / Saldatura a trascinamento
Ambiente di lavoro	5 ~ 40 °C, 20% ~ 90% RH non condensante

Vantaggi principali del prodotto

4 assi di collegamento e saldatura omnidirezionale:Dotata di una testa di saldatura a asse R rotabile a 360°, la macchina raggiunge i buchi ciechi nascosti e i perni laterali inaccessibili ai dispositivi di saldatura standard.Ideale per PCB irregolari e componenti termicamente vulnerabili.
Alta precisione e struttura stabile:Il telaio in lega di alluminio evita deformazioni e ruggine.fornire giunti di saldatura coerenti nella produzione in serie ed eliminare le disparità di qualità della saldatura manuale.
Programmazione efficiente e produzione flessibile:Supporta la funzione punto-a-punto e copia a blocchi per ridurre drasticamente il tempo di programmazione.realizzare un rapido cambiamento di modello per gli ordini di piccoli lotti multi-spec.
Manutenzione delle punte di saldatura automatiche:Il meccanismo di pulizia pneumatico automatico integrato rimuove regolarmente l'ossido dalla punta del ferro di saldatura, riducendo l'usura della punta e mantenendo costantemente l'effetto di saldatura stabile.
Controllo della saldatura a temperatura costante:La regolazione precisa della temperatura da 0 a 550°C si adatta sia ai fili di saldatura a piombo che a quelli privi di piombo, evitando danni da surriscaldamento ai componenti elettronici sensibili.
Trasmissione di dati conveniente:Le doppie interfacce USB e RS232 supportano l'importazione/esportazione di programmi e la connessione dati con il sistema di gestione della produzione MES di fabbrica per la gestione intelligente dell'officina.

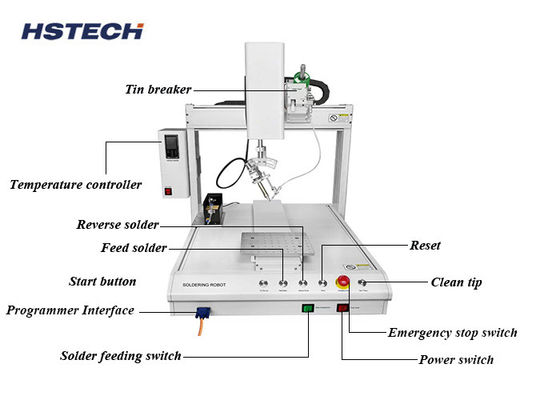

Componenti principali

Testa di saldatura:Progettazione di feedback di temperatura in tempo reale per una potenza termica stabile durante la saldatura continua.
Controller di temperatura digitale:Precise regolazione della temperatura in tempo reale per evitare la saldatura a freddo o la combustione dei componenti.
Pendente di insegnamento portatile:Operazione intuitiva per una rapida configurazione del programma senza codifica complicata.
Filtro di alimentazione per saldatura automatica:Alimentazione quantitativa costante della saldatura per controllare con precisione il volume della saldatura per giunti uniformi.

Campi di applicazione

Elettronica di consumo: prese di caricabatterie, connettori USB, terminali di alimentazione in CC
Industria dell'illuminazione: legatura di strisce luminose a LED e saldatura di PCB
Assemblaggio di precisione: schede di circuiti misti SMT+THA e componenti fragili di piccole dimensioni
Lavorazione del cablaggio: saldatura di stagno da cavo a bordo per vari moduli elettronici
