Ferrovia di guida in acciaio inossidabile PCB Conveyor di rigetto velocità regolabile per la linea di produzione SMT

Name: Ferrovia di guida in acciaio inossidabile PCB Conveyor di rigetto velocità regolabile per la linea di produzione SMT
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-CVN350
Price: 85.00 USD
Availability: InStock

Marchio:	HSTECH
Numero di modello:	HS-CVN350
Moq:	1 pz
Prezzo:	negotiable
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	100 PC/Mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,ISO

Nome del prodotto:

Trasportatore di scarto del PWB

PLC:

Mitsubishi

Sensore:

MALATO

Condizione:

Nuovo

Materiale:

Struttura inossidabile/di alluminio

Garanzia:

1 anno

Imballaggi particolari:

Di legno

Capacità di alimentazione:

100 PC/Mese

Evidenziare:

Trasportatore di scarto PCB in acciaio inossidabile

trasportatore SMT a velocità regolabile

attrezzature per la movimentazione di PCB con garanzia

Descrizione del prodotto

Convogliatore di rifiuto PCB in acciaio inossidabile

Velocità regolabile per la linea di produzione SMT

Visualizzazione del prodotto

Il nostro trasportatore di rifiuto PCB della serie HS-CVN è un trasportatore di separazione in linea SMT personalizzato integrato con il controllo PLC di Mitsubishi e la configurazione del sensore fotoelettrico di marca Sick.Classificato a consumo di potenza massimo di 100VA, è progettato per la selezione automatica di schede PCB qualificate (OK) e difettose (NG) su linee di produzione di assemblaggio SMT complete.

Questo trasportatore di rifiuto in linea è appositamente utilizzato subito dopo l'ispezione AOI del PCB, la prova SPI o la stazione di controllo visivo post-reflow.Permette lo spostamento automatico dei PCB difettosi senza interrompere l'intero flusso di lavoro di produzione SMT a monte e a valleMentre le schede difettose vengono deviate per essere rielaborate o smaltite, i PCB buoni continuano il trasporto ininterrotto per processi di follow-up come l'assemblaggio dei componenti, il legame o i test finali.

Forniamo due modelli standard: HS-CVN350 e HS-CVN460 per coprire i diversi requisiti di dimensione del PCB..

Specifiche tecniche

Articolo della specifica	HS-CVN350	HS-CVN460
Numero modello.	HS-CVN350	HS-CVN460
Dimensione effettiva del PCB	50 × 50 mm ~ 450 × 350 mm	50×50 mm ~ 550×460 mm
Dimensione complessiva della macchina	1000 × 690 × 930 mm	1000 × 800 × 930 mm
Peso netto	70 kg	90 kg
Altezza di lavoro del trasporto	910±20 mm	910±20 mm
Direzione del trasporto dei PCB	Da sinistra a destra / Da destra a sinistra	Da sinistra a destra / Da destra a sinistra
Velocità di trasporto regolabile	0.5~20 m/min	0.5~20 m/min
Fornitore di alimentazione di ingresso	AC100V~230V, singola fase, 50/60Hz	AC100V~230V, singola fase, 50/60Hz
Consumo di potenza nominale massimo	100VA	100VA
Pressione d'aria di lavoro richiesta	4 ~ 6 bar	4 ~ 6 bar
Consumo massimo di aria	10L/min	10L/min
Interfaccia di comunicazione	SMEMA	SMEMA

Caratteristiche e vantaggi principali

Tre modalità di lavoro:Modalità di rifiuto, modalità di ispezione e modalità di bypass per una pianificazione flessibile della produzione
Struttura integrata modulare:Semplifica l'installazione, la manutenzione e la sostituzione dei componenti
Cornice ad alta stabilità:La costruzione saldata robusta impedisce scuotimento e deviazione durante il funzionamento continuo
Ferrovie di guida in acciaio inossidabile incise al laser:resistente all'usura, antirruggine e lunga durata
Appoggio ergonomico:Riduce la fatica dell'operatore durante l'ispezione manuale
Regolazione della larghezza della vite a piombo di precisione:Regolazione del binario di guida sincrono per varie larghezze di PCB
Dimensioni personalizzabili:Disponibile in lunghezze e dimensioni personalizzate per abbinare i layout della linea di produzione
Controllo della velocità variabile senza passaggio:Regolabile continuamente da 0,5 a 20 m/min
Compatibilità SMEMA universale:Si integra perfettamente con tutti i principali marchi di attrezzature SMT
Componenti elettrici premium:I sensori Mitsubishi PLC e Sick assicurano un accurato rilevamento e rigetto dei PCB

Principio di funzionamento

Quando l'apparecchiatura di ispezione a monte invia un segnale di difetto NG tramite la comunicazione SMEMA, il sensore Sick integrato rileva la posizione del PCB.Il PLC di Mitsubishi elabora il segnale e attiva il meccanismo di rigetto pneumaticoI PCB difettosi vengono automaticamente spinti nell'area di stoccaggio dei rifiuti, mentre i PCB qualificati continuano ininterrottamente ai successivi processi SMT.

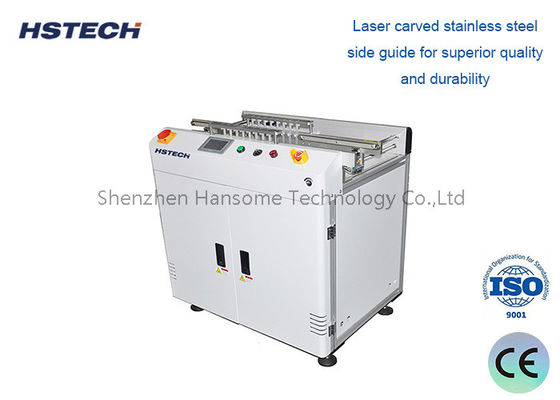

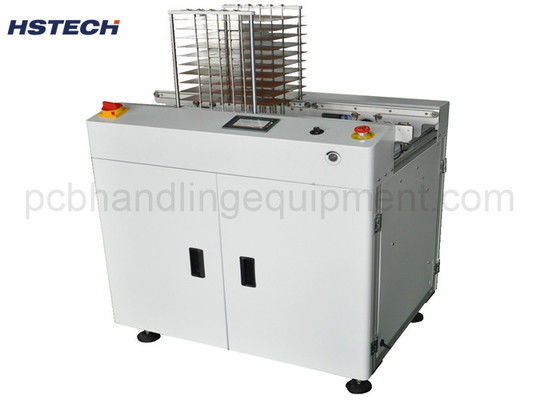

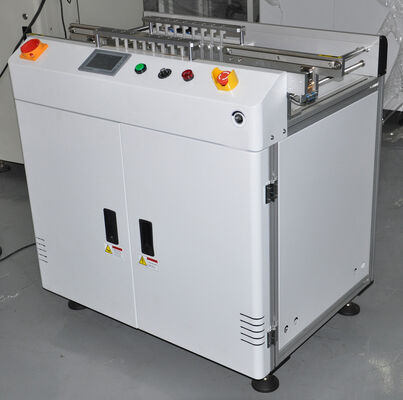

Immagini del prodotto
