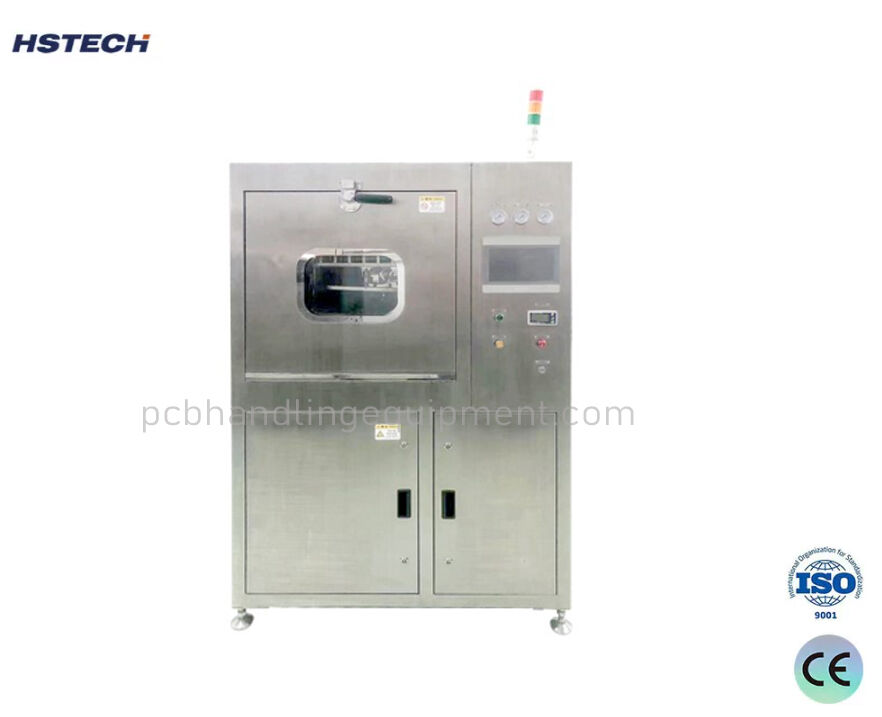

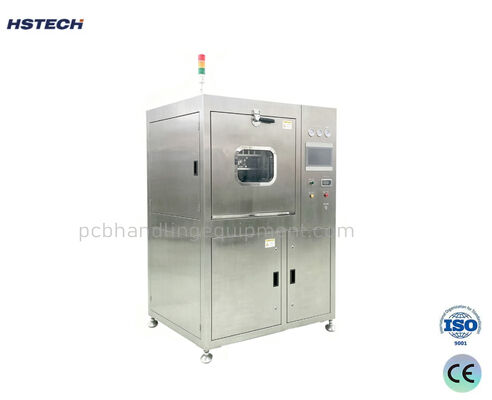

Macchina per la pulizia PCBA senza touch screen con sistema di spray bar con connettore rapido

Macchina per la pulizia PCBA senza touch screen con sistema di spray bar con connettore rapido

Marchio: HSTECH
Numero di modello: HS-810
Moq: 1 pz
Prezzo: negotiable
Condizioni di pagamento: T/T
Capacità di approvvigionamento: 50 PC/mese
Informazioni dettagliate
Luogo di origine:
Cina
Certificazione:
CE,ISO
Nome del prodotto:
Macchina per la pulizia PCBA offline
Potenza della macchina:
circa 26 kW
Materiale del corpo macchina:
Acciaio inossidabile 304
Temperatura di asciugatura:
Massimo 99°
Alimentazione elettrica:
AC380V 50HZ 65A
Garanzia:
1 anno
Imballaggi particolari:
Di legno
Capacità di alimentazione:
50 PC/mese
Evidenziare:

Macchina per la pulizia PCBA a schermo tattile

,

macchine per la pulizia offline con barra di spruzzo

,

attrezzature per la pulizia SMT con connettore rapido

Descrizione del prodotto
Macchina per la pulizia offline PCBA touch screen con sistema di barra spray a connettore rapido
La macchina per la pulizia PCBA offline integrata HS-810 è un sistema di pulizia batch economico ed efficiente progettato per rimuovere vari residui dai prodotti elettronici. Questo sistema avanzato gestisce residui solubili in acqua, RMA (colofonia moderatamente attiva), flusso senza piombo senza lavaggio, sali galvanici, impronte digitali, polvere e sfere di saldatura. Il processo completo di pulizia, risciacquo e asciugatura avviene all'interno di un'unica camera, riducendo efficacemente l'uso e il consumo di prodotti chimici.
Caratteristiche principali
  • Corpo macchina in acciaio inox 304 con controllo touch screen
  • Adatto a tutte le esigenze di pulizia con ciclo di pulizia programmabile
  • Il sistema di riciclaggio dei solventi per la pulizia consente di risparmiare sul consumo di prodotti chimici
  • Ugelli di pulizia multipli per tempi di pulizia rapidi
  • Tre barre di pulizia (superiore, centrale, inferiore) per una pulizia a 360 gradi senza punti ciechi
  • Camera di osservazione per il monitoraggio dell'intero processo di pulizia
  • Sistema di circolazione dell'acqua calda per la sezione di pulizia chimica
  • Attacco di scarico esterno con porta di regolazione e sistema di barra di spruzzatura con attacco rapido
  • Funzione di riempimento automatico dell'acqua a basso livello del liquido

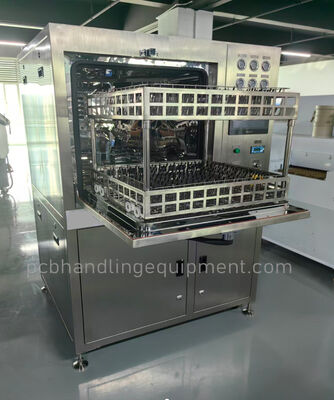

  • Cestello per la pulizia sovradimensionato (L610×L560×H100mm) con design a doppio strato per requisiti PCBA di grandi dimensioni
Configurazione standard
Componente Incluso
Sistema di controllo touch-screen SÌ
Sistema di allarme SÌ
Robusta struttura in acciaio inossidabile 304 SÌ
Soluzioni di pulizia a ciclo programmabile SÌ
Sistema di riciclaggio dei solventi per la pulizia SÌ
Tre barre di pulizia (superiore, centrale, inferiore) SÌ
Finestra di pulizia dell'osservazione SÌ
Struttura PCB in acciaio inossidabile SÌ
Sistema di ciclo dell'acqua calda per la pulizia chimica SÌ
Connettore dell'aria di scarico SÌ
Barra spray per pulizia ad attacco rapido SÌ
Sistema di riempimento automatico del solvente a basso contenuto di liquido SÌ
Cestello per la pulizia: 610×560×100 mm, doppio strato SÌ
Alimentazione 3 PH, 380 VAC, 5 fili SÌ
Attrezzatura opzionale
Opzione Disponibilità
Dispositivo per la produzione di acqua DI 0,3 T/H (resistività superiore a 15 metri) SÌ
Infissi personalizzati SÌ
Specifiche tecniche
Parametro Specifica
Dimensioni della macchina L1500 × P1300 × A1830 (mm)
Dimensioni della camera interna L690 × P620 × A715 (mm)
Dimensioni del cestino per la pulizia 610 × 560 × 100 (mm), doppio strato
Potenza della macchina Circa 26 kW
Modalità di controllo Touchscreen + PLC
Materiale del corpo macchina Acciaio inossidabile 304
Materiale a rete Acciaio inossidabile 304
Alimentazione elettrica AC380V 50HZ 65A
Fornitura d'aria 0,45 MPa ~ 0,7 MPa
Peso Circa 600 kg
Fabbisogno di acqua DI >15 MΩ
Ingresso acqua DI 0,5 m³/h
Rumore <70dB
Pressione di spruzzatura 30-40psi
Spessore PCBA 0-100 mm
Peso del PCBA Meno di 10 kg
Temperatura di pulizia chimica 25-75℃
Temperatura di asciugatura Massimo 99 ℃
Installazione del tubo di spruzzatura Connettore veloce, facile sostituzione
Installazione di tubazioni dell'acqua Connettore veloce, facile manutenzione
Filtro solvente chimico 0,45μm (filtri pasta saldante, colofonia e contaminanti del flusso)
Filtro dell'acqua DI 0,45μm (filtri pasta saldante, colofonia e contaminanti del flusso)
Impianti di pulizia
PCBA cleaning machine fixture configuration Cleaning fixture close-up view Cleaning basket and fixture arrangement
Prestazioni di pulizia
PCBA cleaning performance results Cleaning efficiency comparison chart Residue removal performance data
Applicazioni
Comunicazioni ed elettronica di consumo:Pulizia post-saldatura di PCB/PCBA per router, apparecchiature di stazioni base e strumenti di precisione. Rimuove i residui di colofonia e pasta saldante per prevenire cortocircuiti e interferenze di segnale.
Prototipazione R&S / Produzione pilota:Pulizia di schede campione e schede di produzione pilota in piccoli lotti in laboratori e centri di ricerca e sviluppo. Offre adattabilità flessibile a vari modelli PCBA e livelli di contaminazione.
Pulizia di riparazione e rilavorazione PCBA:Pulizia delle schede elettroniche in seguito a procedure di riparazione o rilavorazione. Rimuove residui di saldatura, flusso e contaminanti per ripristinare le prestazioni della scheda e ridurre il tasso di scarto.
Imballaggio per l'elettronica di precisione:Pulizia di pacchetti di semiconduttori e micromoduli. Rimuove particelle microscopiche e residui organici per soddisfare i rigorosi requisiti di assemblaggio di alta precisione.
PCBA cleaning machine in operation Industrial PCBA cleaning process Cleaning machine interior view
