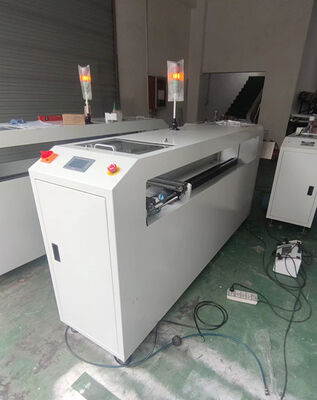

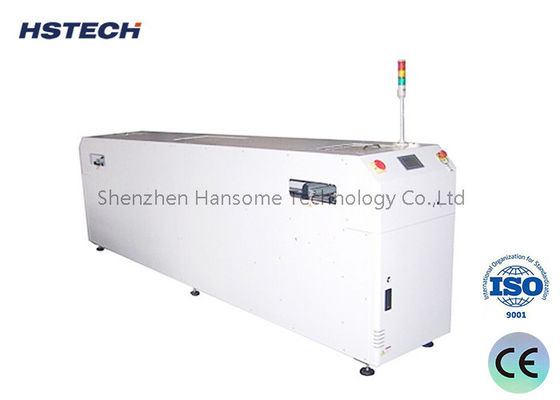

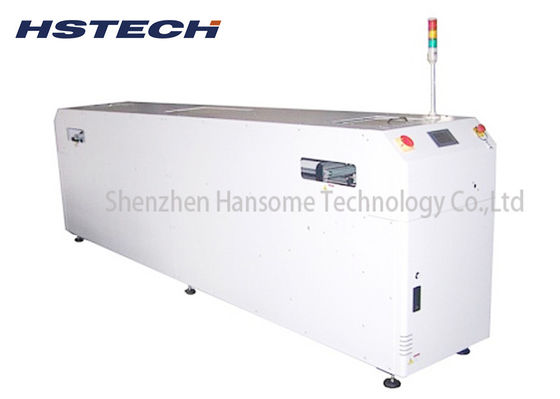

Controllo touch screen PCB trasportatore di navetta pannello automatico di bordo PCB manipolazione attrezzature di trasporto

Controllo touch screen PCB trasportatore di navetta pannello automatico di bordo PCB manipolazione attrezzature di trasporto

Marchio: HSTECH
Numero di modello: HS-PYJ250
Moq: 1 pz
Prezzo: Negotation
Condizioni di pagamento: T/T
Capacità di approvvigionamento: 50 PC/mese
Informazioni dettagliate
Luogo di origine:
Cina
Certificazione:
CE,ISO
Distanza di traduzione:
Standard 2200 mm (1~4a guida) o personalizzato
Metodo di traduzione:
Motore passo-passo+nastro trasportatore
dimensione adatta del PWB:
50*50~400*250 mm
Direzione di trasferimento:
LR o RL
Altezza di trasporto:
910±20 mm
Dimensione della macchina:
600*2600*1200mm
Imballaggi particolari:
Di legno
Capacità di alimentazione:
50 PC/mese
Descrizione del prodotto
Attrezzatura di movimentazione del trasporto del pannello del bordo del PWB automatico del trasportatore della navetta del PWB di controllo del touch screen intelligente per la linea di produzione SMT
Panoramica del prodotto

Questo trasportatore navetta PCB è appositamente progettato per linee di produzione SMT e applicazioni di linee di assemblaggio elettroniche. In quanto dispositivo professionale per la movimentazione e il trasferimento di schede PCB, il trasportatore navetta PCB realizza un trasporto automatico stabile e un transito regolare di varie schede PCB e pannelli circuitali. Dotato di un sistema di controllo touch screen intelligente, questo trasportatore automatico per PCB supporta la regolazione flessibile della velocità, la modalità di funzionamento programmabile e la trasmissione stabile della navetta, che migliora notevolmente l'efficienza produttiva e realizza un funzionamento continuo senza operatore nel processo di assemblaggio. Adottando una struttura del telaio industriale di alta qualità e componenti di trasmissione di precisione, il trasportatore navetta PCB SMT è caratterizzato da funzionamento stabile, bassa rumorosità, elevata durata e lunga durata, adattandosi perfettamente alla configurazione standard delle moderne officine di produzione automatizzate.

Caratteristiche
  • Design chiuso di sicurezza del modulo.
  • Utilizzare il motore passo-passo.
  • Movimento stabile, equilibrato e preciso.
  • Regolazione della larghezza fluida e parallela.
  • La direzione di trasporto del PCB segue le esigenze del cliente.
  • Pannello di controllo touch-screen.
  • Compatibile con SMEMA.
Dettagli tecnici
Funzione Questa unità viene utilizzata per reindirizzare il flusso del PCB su canali diversi, da 2 linee a 1 linea o da 1 linea a 2 linee.
Modello HS-PYJ250
Altezza di trasporto 910±20 mm
Distanza di traduzione Standard 2200 mm (1~4a guida) o personalizzato
Tempo di traduzione Personalizzato
Metodo di traduzione Motore passo-passo+nastro trasportatore
Binario fisso 1° e 4° binario fissi
Dimensioni PCB adatte 50*50~400*250 mm
Direzione del trasferimento LR o RL
Modalità di trasferimento PCB 2 in 1 fuori, 1 in 2 fuori o 2 in 2 fuori.
Pressione dell'aria 4-6bar
Spessore del PCB Minimo 0,4 mm
Dimensione della macchina 600*2600*1200mm
Segnale SMEMA
Applicazioni comuni
  • Linee di assemblaggio SMT:Collegamento di macchine Pick & Place a forni Reflow o sistemi di ispezione AOI/AXI.
  • Test PCB:Funge da buffer tra le stazioni di test funzionali.
  • Produzione flessibile:Consente agli operatori di scollegare sezioni della linea per la manutenzione senza interrompere l'intero flusso di produzione.
Perché la tua linea SMT ha bisogno di un trasportatore a navetta

In un ambiente di produzione elettronica complesso, le velocità delle macchine raramente corrispondono perfettamente. ILTrasportatore a navetta PCBrisolve questo con:

  1. Velocità della linea di bilanciamento:Agisce come un buffer dinamico per assorbire le differenze di velocità tra le macchine a monte e a valle, massimizzando l'efficacia complessiva dell'attrezzatura (OEE).
  2. Colmare le lacune fisiche:Collega perfettamente le macchine maggiormente distanziate a causa dei vincoli di disposizione della fabbrica.
  3. Funzionamento versatile:Può passare istantaneamente dalla "modalità in linea" (trasportatore) alla "modalità buffer" (archiviazione) tramite il touchscreen HMI.
Ottimizza il tuo flusso di produzione oggi stesso

Assicurati che la tua linea di produzione funzioni senza intoppi e senza interruzioni. Aggiorna la tua struttura con i nostri affidabiliTrasportatore a navetta PCB.

Contattaci ora per prezzi, tempi di consegna e supporto tecnico!
