Caricatore Scaricatore Automatico PCB ad Alta Stabilità per Linea di Produzione SMT

Caricatore Scaricatore Automatico PCB ad Alta Stabilità per Linea di Produzione SMT

Marchio: HSTECH
Numero di modello: HS-UL250
Moq: 1 pezzo
Prezzo: Negotation
Condizioni di pagamento: T/T
Capacità di approvvigionamento: 50 PC/mese
Informazioni dettagliate
Luogo di origine:
Cina
Certificazione:
CE,ISO
Altezza di trasporto:
910±30mm
Tempo di caricamento del PCB:
Circa 6 secondi.
Tempo di cambio della rivista:
Circa 30 secondi.
Direzione del trasporto:
L~R, o R~L
Alimentazione elettrica:
220V,50/60Hz,± 10%
Pressione atmosferica:
4-6 bar
Imballaggi particolari:
Di legno
Capacità di alimentazione:
50 PC/mese
Descrizione del prodotto

Macchina di caricamento e scarico di cartelle per PCB ad alta stabilità automatico completo di grado industriale con scaffale per cartelle per SMT

Visualizzazione del prodotto

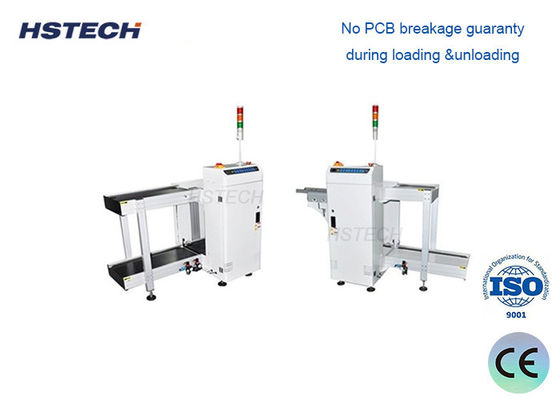

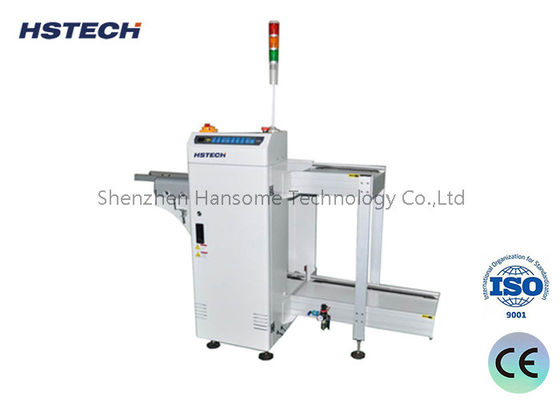

Il nostro Automatic PCB Magazine Unloader è un dispositivo di back-end progettato specificamente per le linee di produzione SMT (Surface Mount Technology) e AI (Automatic Insertion) moderne.Questa attrezzatura trasferisce automaticamente ed efficientemente le schede di circuiti stampati (PCB) dalla linea di trasporto in magazzini standard (cassette / rack), sostituendo perfettamente la manipolazione manuale tradizionale.

Servendo come un ponte critico tra l'assemblaggio SMT, l'ispezione e i processi di imballaggio finale, questo PCB Magazine Unloader riduce significativamente i costi di manodopera, elimina i danni ai PCB causati da errori umani,e migliora notevolmente l'efficacia complessiva dell'attrezzatura (OEE) dell'intera linea di produzione.

Caratteristiche chiave

  • Caricamento e scarico automatici di caricatori per PCB
  • Compatibilità SMEMA per l'integrazione senza soluzione di continuità
  • Costruzione modulare robusta per la durata
  • Meccanismo di regolazione della larghezza
  • Sistema di fissaggio del caricatore pneumatico
  • Danni ai PCB zero durante le operazioni di trasferimento
  • Compatibile con stampanti, macchine di pick-and-place, forni a reflow e sistemi AOI

Informazioni tecniche

Funzione Questa unità viene utilizzata per scaricare i PCB.
Altezza di trasporto 910±30 mm
Tempo di caricamento del PCB Circa 6 secondi.
Cambio di riviste nel tempo Circa 30 secondi.
Direzione del trasporto L~R, o R~L
Operazione Operazione frontale
Lato fisso del binario Lato anteriore ((o specificare)
Fornitore di alimentazione 220V,50/60Hz,± 10%
Pressione dell'aria 4-6bar
Spessore del PCB Min 0,4 mm
Quantità di magazzino Lato superiore: 1 pc, lato inferiore: 2 pc
Velocità del trasportatore 0.5-20M/min o su misura
Selezione del tono 1-4 ((10 mm di passo)
Segnale SMEMA

Specificità

Modello HS-UL250 HS-UL330 HS-UL390 HS-UL460
Lunghezza efficiente del PCB 50*50~350*250 mm 50*50~455*330 mm 50*50~530*390 mm 50*50~530*460 mm
Dimensione della macchina 1900*800*1200 mm 2320*880*1200 mm 2620*940*1200 mm 2620*1080*1200 mm
Dimensione del magazzino 355*320*563 mm 460*400*563 mm 535*460*570 mm 535*530*570 mm
Peso 140 kg 220 kg 280 kg 320 kg

Perché investire in un scaricatore automatico di PCB? (vantaggi chiave)

  • Risparmiare sul lavoro:Un operatore può gestire più linee, il cambio automatico di magazzino elimina i tempi di fermo per lo scarico manuale.

  • Danni alla tavola zero:Caratteristiche aspinta a pressione regolata- eCinture piane ESDA differenza dell'impilazione manuale, il nostro scaricatore garantisce una maneggevole manovra, proteggendo componenti sensibili e giunti di saldatura.

  • Integrazione senza soluzione di continuità delle fabbriche intelligenti:Completamente.Compatibile con SMEMASe la macchina si ferma, lo scaricatore si ferma automaticamente, evitando blocchi.

  • Disposizione flessibile della linea:Supporta entrambiDa sinistra a destra (L-R)- eDa destra a sinistra (R-L)configurazioni per adattarsi a qualsiasi piano di fabbrica.

Scenari di applicazione

Questo PCB Magazine Unloader è ampiamente utilizzato nelle procedure di elaborazione backend di industrie come elettronica di consumo, telecomunicazioni, elettronica automobilistica, controllo industriale,e illuminazione a LEDÈ la scelta ideale per realizzare fabbriche intelligenti, ridurre la dipendenza dal lavoro manuale e migliorare l'efficienza della logistica di back-end.

Contattaci oggi

Cercate un dispositivo di automazione SMT a basso costo, stabile e affidabile? Contattateci immediatamente per ottenere l'ultimo preventivo e soluzioni tecniche dettagliate.Lasciateci aiutare a portare l' efficienza della vostra linea di produzione al livello successivo!
