Robot di saldatura automatica a due assi ad alta precisione per la saldatura spot & drag

Robot di saldatura automatica a due assi ad alta precisione per la saldatura spot & drag

Marchio:	HSTECH
Numero di modello:	HS-S5331R
Moq:	1 pz
Prezzo:	negotiable
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	100 PC/Mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

CE,ISO

piattaforma:

Tavola doppia

Asse:

5 assi

Motore:

Motore passo-passo

Asse della R:

Programmazione:

Manuale con la scatola d'istruzione

Garanzia:

1 anno

Imballaggi particolari:

Di legno

Capacità di alimentazione:

100 PC/Mese

Evidenziare:

Robot di saldatura automatica a 5 assi

robot di saldatura a due tavole con precisione

robot di saldatura a trazione a punto

Descrizione del prodotto

Robot di saldatura automatico a due tavoli ad alta precisione a 5 assi

Modello HS-S5331R - Soluzione avanzata di saldatura automatizzata per applicazioni di saldatura a punto e a resistenza

Visualizzazione del prodotto

La macchina di saldatura robotica HS-S5331R a 5 assi a doppio tavolo di HSTECH è una soluzione di saldatura automatizzata ad alta efficienza e progettata con precisione progettata per semplificare i processi di assemblaggio elettronico.Costruito per la sicurezza e la flessibilità, fornisce risultati di saldatura costanti e di alta qualità riducendo al contempo il lavoro manuale e gli errori di produzione.

Caratteristiche fondamentali

Capacità di saldatura a 5 assi:Permette compiti di saldatura complessi e multiangolari con elevata adattabilità a diversi modelli di prodotti
Controllo del motore passo:Garantisce un movimento preciso e ripetibile per prestazioni di saldatura costanti
Riscaldamento e controllo dello stagno rotto:Ottimizza la fusione e l'applicazione della saldatura, evitando difetti come giunzioni a freddo o ponti di saldatura
Guida lineare di alta qualità:Garantisce un movimento liscio e piatto per un funzionamento stabile e privo di vibrazioni
Opzioni di saldatura flessibili:Supporta la saldatura a punto, la saldatura a resistenza e altre funzioni di saldatura personalizzate
Cornice in lega di alluminio resistente:Costruzioni antirughe e antirrugine costruite per uso industriale a lungo termine
Insegnare la programmazione dei pendenti:Programmazione manuale di facile utilizzo con memorizzazione fino a 99 gruppi di programmi
Sistema di filtro di depurazione del fumo:Prolunga la vita del ferro da saldatura e migliora la qualità della saldatura eliminando i fumi nocivi

Specifiche tecniche

Parametro	Specificità
Modello	HS-S5331R
Intervallo di lavoro X/Y1/Y2/Z	500 × 300 × 300 × 100 mm
Asse R	360°
XYZ velocità	Max 300 mm/s
Sistema di guida	Motore a gradini + cintura di sincronizzazione
Repeat Accuracy	± 0,02 mm
Metodo di funzionamento	Auto
Programmazione	Programmazione manuale
Sistema di controllo	Sistema di controllo costante
Peso	90 kg
Dimensione (L × P × H)	716 × 585 × 800 mm
Fornitore di energia	220V 50-60 Hz
Intervallo di controllo della temperatura	0-550°C
Pulizia della punta di ferro	Pulizia dell'aria / Pneumatica
Interfaccia esterna	USB + RS232
Metodo di saldatura	Saldatura a punto / Saldatura a trascinamento
Temperatura di lavoro/umidità	5-40°C / 20-90% RH

Principali vantaggi

Disegno a due tavole:Consente operazioni di carico/scarico e saldatura simultanee, raddoppiando l'efficienza della produzione
Alta precisione e consistenza:Accuratezza di ripetizione ± 0,02 mm garantisce giunzioni di saldatura uniformi, eliminando l'errore umano
Funzionamento agevole:Insegnare la programmazione dei pendenti richiede una formazione minima, consentendo una rapida installazione di nuovi prodotti
Basso mantenimento:Componenti durevoli e depurazione del fumo integrata riducono i tempi di fermo e prolungano la durata dell'apparecchiatura
Ampia compatibilità:Adatti per la saldatura di PCB, connettori, fili e altri componenti elettronici in molteplici settori

Scenari di applicazione

Ideale per la produzione in serie e l'assemblaggio di precisione in:

Prodotti elettronici di consumo (smartphone, tablet, elettrodomestici)
Elettronica per l'automobile (sensori, moduli di controllo)
Apparecchiature per le telecomunicazioni (tabelle di circuito, connettori)
Elettronica industriale (pannelli di controllo, alimentatori)

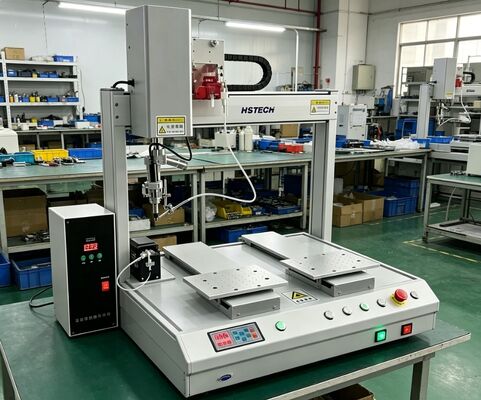

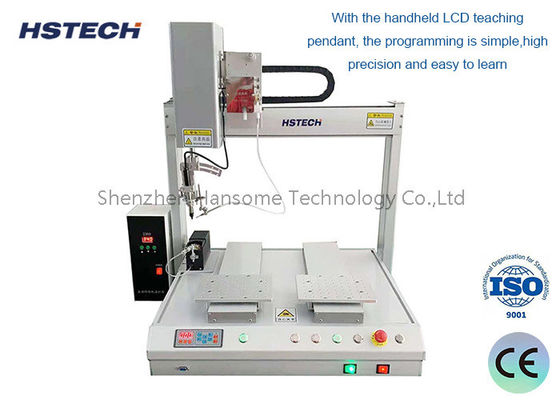

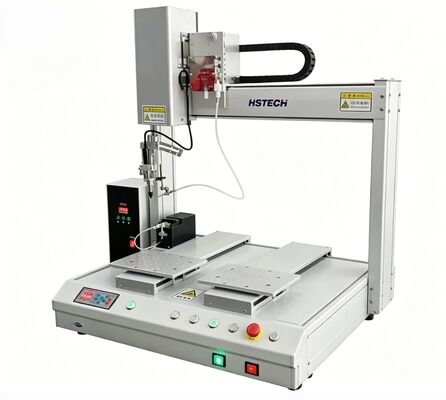

Immagini del prodotto
