Discaricatore automatico NG OK PCB AOI Discaricatore di selezione del pannello con SMEMA Compatibile

Discaricatore automatico NG OK PCB AOI Discaricatore di selezione del pannello con SMEMA Compatibile

Marchio:	HSTECH
Numero di modello:	HS-NK250/HS-NK330/HS-NK390/HS-NK460
Moq:	1 pz
prezzo:	negotiable
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	50 PC/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,ISO

Nome del prodotto:

Scaricatore di NG/OK

Alimentazione elettrica:

AC220V, 50/60Hz

Condizione:

Nuovo

Pressione atmosferica:

4-6 bar

Cintura del trasportatore:

Esd

Garanzia:

1 anno

Imballaggi particolari:

Di legno

Capacità di alimentazione:

50 PC/mese

Evidenziare:

Discaricatore di PCB automatico con SMEMA

NG OK apparecchiature di smistamento dei PCB

Compattibile con lo scaricatore AOI

Descrizione del prodotto

Discaricatore automatico di PCB NG/OK con sorteggio delle schede AOI

Eficiente scaricatore di PCB NG/OK per le linee di produzione SMT. Separa automaticamente le schede difettose e buone dopo l'ispezione AOI. Migliora l'efficienza e riduce la movimentazione manuale.

Visualizzazione del prodotto

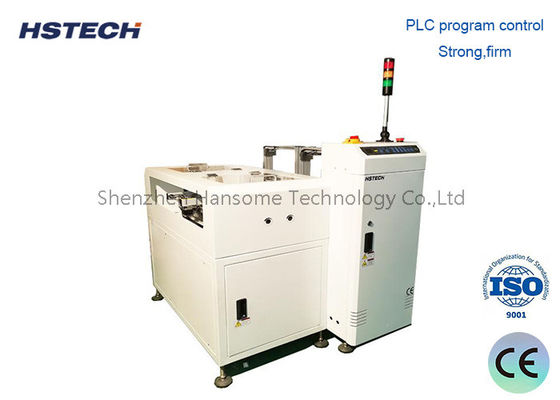

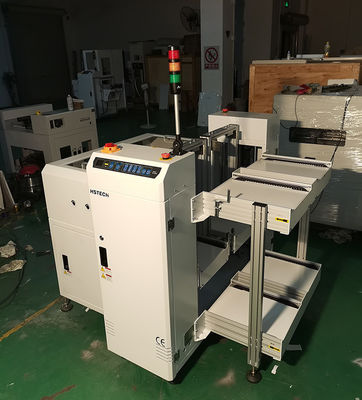

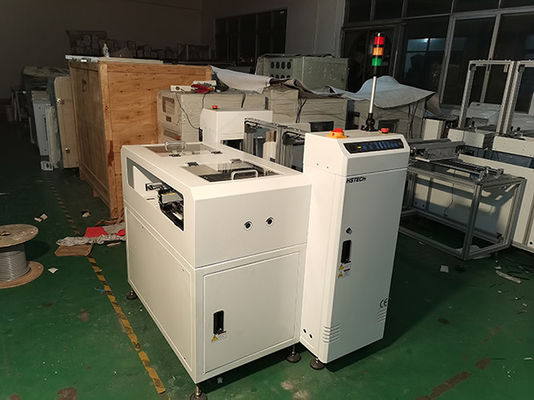

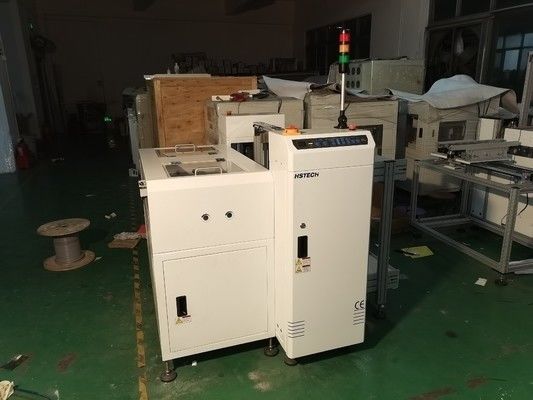

IlNG/OK PCB unloaderè progettato per le linee di produzione SMT per separare automaticamentebuono (OK)- edifettoso (NG)I PCB dopo l'ispezione AOI.Interfaccia SMEMA, il sistema inoltra in modo intelligente i PCB in diversi magazzini, garantendo unprocesso di smistamento completamente automatizzato, preciso ed efficienteQuesta soluzione è essenziale per migliorare il controllo della qualità e ridurre l'intervento manuale nella produzione elettronica moderna.

Risolti i problemi di produzione

Alti costi di manodopera derivanti dal selezionamento manuale
Errori di classificazione e problemi di qualità
Ritardo e strozzature della produzione
Gestione inefficiente del flusso di lavoro

Il discaricatore NG/OK elimina questi problemi fornendoClassificazione e scarico automatici delle tavole in tempo reale.

Caratteristiche chiave

Sortitura automatica di NG/OK

Separare senza soluzione di continuità PCB difettosi e qualificati in base ai segnali AOI

Comunicazione della SMEMA

Supporta l'interfaccia SMEMA standard per l'integrazione di linee SMT

Operazione ad alta efficienza

Tempo di ciclo della scheda: ~6 secondi per PCB.

Configurazione flessibile

Supporta più configurazioni di riviste con quantità personalizzabili

Stabile e affidabile

Sistema a controllo PLC con spinta pneumatica per il trasferimento senza danni

Controllo facile da usare

Interfaccia touch screen per una facile impostazione e funzionamento dei parametri

Specifiche tecniche

Funzione	Raccogliere le schede NG/OK separatamente ricevendo il segnale
Altezza di trasporto	910±30 mm
Direzione del trasporto	L~R, o R~L
Tempo di raccolta della tavola	Circa 6 secondi per PCB
Tempo di cambio rivista	Circa 30 secondi.
Lato fisso della pista	Lato anteriore
Lato dell'operazione	Lato anteriore
Cintura trasportatrice	DSE
Spessore del PCB	Min 0,6 mm
Selezione del tono	1-4 (10 mm di passo)
Fornitore di energia	220V, 50/60Hz, ±10%
Potenza	00,05 kW
Pressione dell'aria	4-6Bar
Consumo di aria	Max 15L/min
Numero di riviste	In alto: 1 rivista, in basso: 2 riviste
Segnale	SMEMA

Modelli disponibili

Modello	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Lunghezza efficiente del PCB	5050~350250 mm	5050~455330 mm	5050~530390 mm	5050~530460 mm
Spessore del PCB	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Dimensione del riviste	355320563 mm	460400563 mm	535460570 mm	535530570 mm
Dimensione della macchina	195016001200 mm	230017601200 mm	250018801200 mm	250021601200 mm
Peso	220 kg	280 kg	340 kg	380 kg

Caratteristiche facoltative

Regolazione automatica della larghezza
Quantità di magazzino su misura
Aggiornamento del controllo touch screen
Configurazioni personalizzate per diverse dimensioni di PCB

Scenari di applicazione

Linee di produzione SMT
Processo di ispezione AOI a valle
Fabbricazione di elettronica (EMS/OEM/ODM)
Elettronica per l'automobile
Assemblaggio di PCB per elettronica di consumo

Benefici della linea di produzione

Ridurre gli errori di ordinazione manuale
Migliorare l'efficienza della produzione
Assicurare una chiara tracciabilità di NG/OK
Bassi costi del lavoro
Migliorare l'automazione complessiva della linea SMT

Perché scegliere HSTECH

AlHSTECH, siamo specializzati inEquipaggiamenti per la movimentazione dei PCB e soluzioni di automazione SMTForniamo:

Qualità affidabile della macchina
Personalizzazione in base alle esigenze di produzione
Consegna rapida e supporto globale
Prezzi competitivi
