Macchina di saldatura selettiva per scrivania ad alta precisione per la saldatura di componenti a foratura

Name: Macchina di saldatura selettiva per scrivania ad alta precisione per la saldatura di componenti a foratura
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-320
Price: 3,450.00 USD
Availability: InStock

Marchio:	HSTECH
Numero di modello:	HS-320
Moq:	1 pz
prezzo:	negotiable
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	50 PC/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,ISO

Nome del prodotto:

Mahine per saldatura selettiva da tavolo

Materiale del piatto di saldatura:

Acciaio inossidabile

Capacità di saldatura:

10 chilogrammi

Peso della macchina:

70KG

Spessore del PCB:

0,8~3 mm (lunghezza perno ≤3 mm)

Garanzia:

1 anno

Imballaggi particolari:

Di legno

Capacità di alimentazione:

50 PC/mese

Evidenziare:

Macchine di saldatura per scrivania

robot per la saldatura di componenti a foratura

robot di saldatura automatica ad alta precisione

Descrizione del prodotto

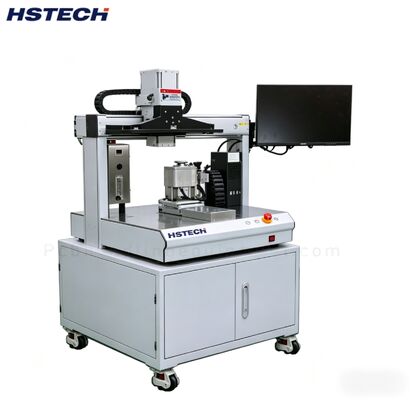

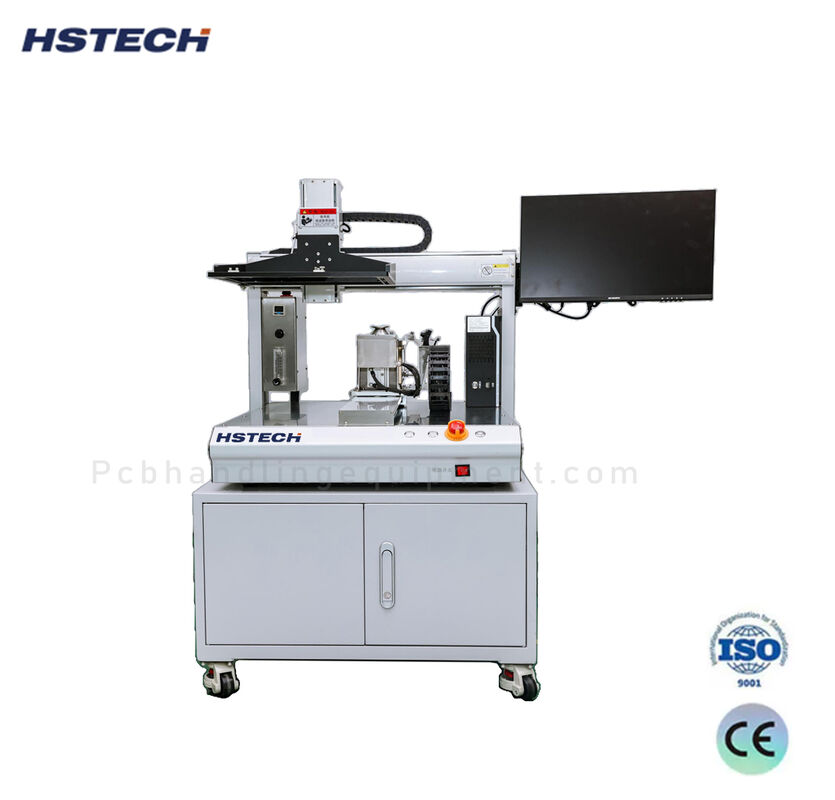

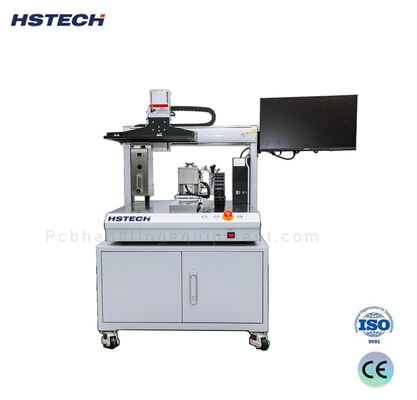

HS-320 macchina di saldatura selettiva per ufficio

L'HS-320 è un sistema di saldatura selettiva compatto in stile desktop progettato per la saldatura di componenti a fori di alta precisione.e ambienti di manutenzione in cui lo spazio è limitato ma la qualità non può essere compromessa.

Specificativi del prodotto

Articolo della specifica	HS-320
Dimensioni applicabili della scheda PCB (L*W)	50 × 50 ~ 320 × 250 mm
Spessore applicabile del PCB	Spessore della scheda: 0,8~3 mm / lunghezza del perno: entro 3 mm
Altezza dei componenti	Sopra la tavola: sotto 100 mm / Sotto la tavola: sotto 50 mm
Forma e condizioni del PCB	1. bordo di manovra del PCB: ≥3 mm 2Peso dei componenti: inferiore a 3 kg 3- Curvatura della tavola: inferiore a 0,5 mm
Materiale di saldatura / capacità	Acciaio inossidabile / 10 kg
Potenza della saldatrice	3×500W / 1,5KW
N2 Requisiti	Purezza: 99,999% Pressione/consumo: 0,5 MPa / 20-30 L/min / 1,2-1,5 m3/h
Nozzolo di flusso	Fuoco per fluidi di precisione
Capacità di flusso	2L (riempimento manuale)
Fornitura di aria	00,5-0,7 Mpa
Diametro interno dell'ugello	Φ3 mm ~ Φ20 mm (personalizzabile)
Altezza dell'onda	Regolazione automatica / misurazione dell'altezza
Controllo del sistema	PC + PLC (Windows + Innovazione)
Software di programmazione	Supporta il disegno di immagini per la programmazione (veloce e conveniente)
Fornitore di alimentazione / Potenza	Fase singola 220V ±10% Potenza di avvio: 2 kW
Peso	70 kg (compresa la saldatura da 10 kg)
Dimensioni complessive (LWH)	730 × 800 × 840 mm

Caratteristiche chiave

Il vero design del desktop- Con un'impronta di soli 730×800 mm, l'HS-320 si inserisce facilmente su qualsiasi banco di lavoro. Ideale per laboratori, centri di riparazione e piccole officine.
Saldatura selettiva di precisione- Supporta altezza d'onda programmabile e diametri di ugello personalizzabili (Φ3-20 mm), consentendo una saldatura precisa dei singoli perni senza pregiudicare i componenti SMD circostanti.
Sistema di controllo intelligente- Combina un PC (Windows) e un PLC (Inovance) per un controllo stabile e in tempo reale.
N2 pronto- Il supporto integrato per l'azoto ad alta purezza (99,999%) migliora l'umidità, riduce le scorie e garantisce una qualità costante del giunto di saldatura.
Calibrazione automatica dell'altezza dell'onda- Il sistema misura e regola automaticamente l'altezza dell'onda, riducendo il tempo di impostazione manuale e migliorando la ripetibilità.
Vaso di saldatura integrato- una pentola in acciaio inossidabile con una capacità di 10 kg e una potenza di riscaldamento di 1,5 kW, sufficiente per un funzionamento continuo in una produzione di volume medio-basso.

Sistemi di pre riscaldamento

Pre riscaldamento lato superiore (facoltativo)

Il tubo di riscaldamento a infrarossi da 1 kW precalda la parte superiore della scheda PCB prima della saldatura, soddisfacendo i requisiti di alta temperatura per gli elementi speciali.Migliora la penetrazione dell'acciaio, e migliora la qualità generale della saldatura.

Prerecaldamento laterale inferiore

Utilizza una rapida conduzione del calore a infrarossi per riscaldare le schede PCB prima della saldatura e mantiene il riscaldamento durante il processo.Caratteristiche del principio di progettazione sincronizzato "pre riscaldamento + saldatura" che migliora l'efficienza, aumenta il tasso di penetrazione dello stagno, riduce lo shock termico per gli elementi sensibili al calore e garantisce un'elevata pulizia dei PCB dopo la saldatura.

Applicazioni

Saldatura di componenti a foratura
Riparazione e rielaborazione di PCB
Verificazione del prototipo
Produzione in piccole partite
Laboratori di ricerca e sviluppo e formazione tecnica

Perché scegliere l'HS-320?

L'HS-320 colma il divario tra i costosi sistemi di saldatura in linea e le stazioni di saldatura manuale.e ripetibilità a una frazione del costo e dello spazio, rendendolo la scelta intelligente per ingegneri e produttori su piccola scala..
