Saldatrice a onda selettiva in linea ad alta precisione da 5,5 KW per linee di produzione THT

Name: Saldatrice a onda selettiva in linea ad alta precisione da 5,5 KW per linee di produzione THT
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-500H
Price: 3,450.00 USD
Availability: InStock

Marchio:	HSTECH
Numero di modello:	HS-500H
Moq:	1 pz
prezzo:	negotiable
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	50 PC/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,ISO

Nome del prodotto:

Saldatrice selettivo di Wave

Potenza totale:

CA 220 V, 5,5 kW

Fornitura d'aria:

0.5 ~ 0,7 MPa

Sistema di controllo:

PC+PLC

peso:

650 kg

Garanzia:

1 anno

Imballaggi particolari:

Di legno

Capacità di alimentazione:

50 PC/mese

Evidenziare:

Saldatrice a onda in linea da 5

5 KW

saldatura a onda selettiva per produzione THT

Descrizione del prodotto

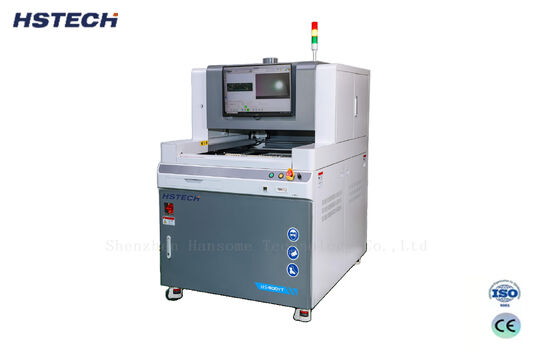

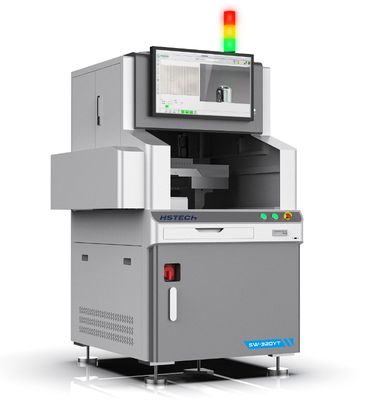

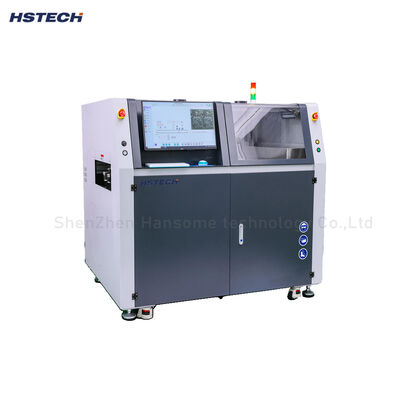

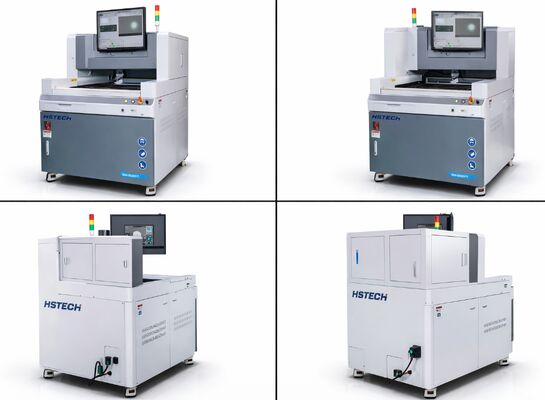

saldatrice selettiva in linea HS-500H

La saldatrice selettiva in linea HS-500H è un sistema di saldatura selettiva ad alte prestazioni progettato per la moderna produzione elettronica. Questa apparecchiatura di precisione è ideale per linee di produzione miste SMT + THT, fornendo una saldatura affidabile ed efficiente per complessi assemblaggi di PCB.

Principali vantaggi del sistema di saldatura selettiva HS-500H

Controllo del movimento XYZ ad alta precisione - Sistema servo-controllato con precisione di posizionamento di ±0,02 mm per componenti a passo fine e saldatura di PCB ad alta densità
Tecnologia avanzata di saldatura selettiva - La saldatura punto per punto minimizza l'impatto termico e previene danni ai componenti sensibili
Design in linea per l'automazione - Integrazione perfetta nelle linee di produzione SMT per l'assemblaggio automatizzato di PCB ad alto volume
Sistema di protezione con azoto - Azoto ad alta purezza (99,999%) riduce l'ossidazione per una maggiore affidabilità delle giunzioni saldate e una riduzione dei difetti
Spruzzatura intelligente del flussante - Ugello atomizzatore di precisione da 0,5 mm con sistema opzionale di micro-spruzzo da 130 μm per un'applicazione accurata del flussante
Monitoraggio video in tempo reale - Il monitoraggio continuo del processo migliora il controllo qualità e riduce i requisiti di rilavorazione

Specifiche tecniche

Modello	HS-500H
Dimensioni PCB applicabili	L × L: 50 × 50 ~ 500 × 450 mm
Altezza trasportatore	900 mm ± 50 mm
Sistema di trasporto	Controllo servo XYZ, precisione di posizionamento ±0,02 mm
Spessore PCB applicabile	0,8 ~ 3 mm; Distorsione ≤ 3 mm
Altezza componenti	Lato superiore ≤ 100 mm; Lato inferiore ≤ 50 mm
Pentola per saldatura	Pentola per saldatura meccanica, capacità 12 kg, potenza di preriscaldamento 2 kW
Riscaldamento superiore	Riscaldamento a infrarossi: 2,5 kW
Potenza totale	220 V CA, 5,5 kW
Requisiti azoto	Purezza: 99,999%, Pressione: 0,5 MPa, Portata: 1,2 ~ 1,8 m³/h
Ugello spruzzatore flussante	Ugello atomizzatore di precisione standard da 0,5 mm (micro-spruzzo opzionale da 130 μm)
Capacità flussante	2 L (sistema di alimentazione flussante automatico)
Sistema di controllo	PC + PLC (Windows + Mitsubishi)
Dimensioni macchina	L × L × A: 1650 × 1350 × 1450 mm
Peso	650 kg (inclusi 12 kg di saldatura)

Applicazioni primarie

Saldatura PCB automobilistici
Schede di controllo industriali
Elettronica di potenza
Driver LED e PCB per illuminazione
Apparecchiature di comunicazione
Linee di assemblaggio miste SMT e THT

Benefici di produzione

Costi di saldatura manuale ridotti
Migliore consistenza delle giunzioni saldate
Maggiore efficienza produttiva
Minore tasso di difetti e rilavorazione
Capacità di produzione di massa stabile

Richiedi una soluzione personalizzata

Contattaci oggi stesso per preventivi dettagliati, configurazioni di saldatura selettiva personalizzate e consulenza gratuita per il tuo processo di saldatura PCB. Invia il tuo disegno PCB o i requisiti di produzione per raccomandazioni ottimali sulla soluzione.
