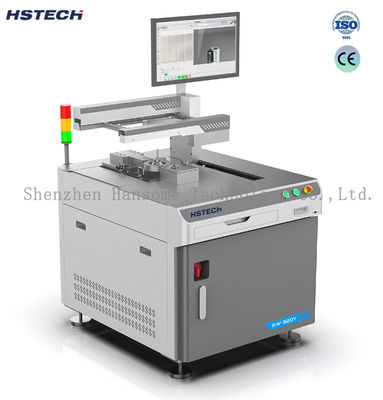

Saldatura a onda selettiva integrata offline a piccoli lotti/multipla per linea THT

Marchio:	HSTECH
Numero di modello:	SW-320YT
Moq:	1 pz
prezzo:	negotiable
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	50 PC/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,ISO

Marchio del relè:

Schneider

Lunghezza del passo Facoltativo:

30/60 mm o funzionamento manuale

Fornitura d'aria:

4-6bar, massimo 15L/min

Potenza totale:

2600w

Capacità di alimentazione:

30000 pezzi

Garanzia:

1 anno

Imballaggi particolari:

Di legno

Capacità di alimentazione:

50 PC/mese

Descrizione del prodotto

Saldatura a onda selettiva integrata offline a piccoli lotti/multipla per linea THT

Introduzione al prodotto

Soluzione avanzata per le sfide della saldatura DIP in ambienti di produzione a piccoli lotti e a molteplici varietà.

Consente la produzione flessibile di molteplici varietà e piccoli lotti
Rapido setup per la saldatura senza necessità di maschere
Costo di acquisto dell'attrezzatura estremamente basso
Costi minimi di utilizzo e manutenzione (risparmio su scorie di stagno, flussante, elettricità e materiali di consumo)
Tasso di penetrazione dello stagno al 100% con resa di saldatura superiore al 98%
Ingombro compatto con area di copertura estremamente ridotta

Principio di funzionamento

In modalità di saldatura selettiva offline, l'ugello di saldatura rimane fisso mentre il PCB si muove lungo gli assi X, Y e Z secondo le impostazioni programmate per ottenere una saldatura precisa dei giunti di saldatura del PCB.

Sistema di spruzzatura di precisione

Ugello di spruzzatura fluidi di alta precisione da 0,5 mm "Lumina" importato dal Giappone nella confezione originale.

Sistemi di preriscaldamento PCB

Preriscaldamento lato superiore (opzionale)

Utilizza tubi riscaldanti a infrarossi da 1KW per preriscaldare la parte superiore del PCB prima della saldatura. Soddisfa i requisiti di alta temperatura per componenti speciali, riduce lo shock termico, attiva l'attività del flussante, migliora la penetrazione dello stagno nei pin dei componenti e aumenta la qualità della saldatura.

Preriscaldamento lato inferiore

Impiega una rapida conduzione termica a infrarossi per preriscaldare il PCB prima della saldatura e mantiene il riscaldamento durante il processo. Presenta un principio di progettazione "preriscaldamento + saldatura" sincronizzato che migliora l'efficienza della saldatura, aumenta il tasso di penetrazione dello stagno, riduce lo shock termico per i componenti sensibili al calore e garantisce un'elevata pulizia del PCB dopo la saldatura.

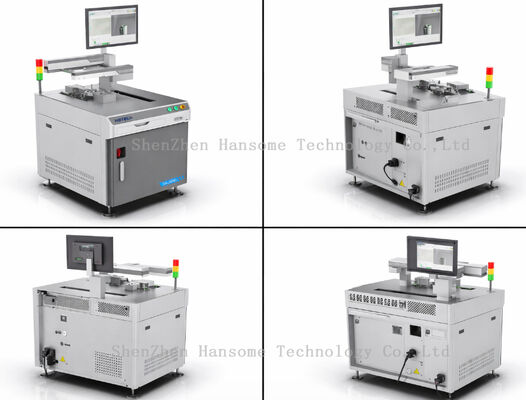

Caratteristiche e costruzione della macchina

Design cablaggio centralizzato per una facile manutenzione. Viti e guide PMI Taiwan.

Design rapido e smontabile del forno per stagno per una comoda manutenzione.

I componenti liquidi e gassosi sono indipendenti dalla scatola elettrica, garantendo sicurezza e affidabilità.

Applicazioni del cliente
