Macchina di ispezione ottica automatica AOI ad alta velocità per ispezione comune della saldatura

Macchina di ispezione ottica automatica AOI ad alta velocità per ispezione comune della saldatura

Marchio:	HSTECH
Numero di modello:	HS-D1510/HS-D1510L
Moq:	1 pz
prezzo:	negotiable
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	30 pz/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Certificazione:

CE,ISO

Nome del prodotto:

Ispezione intelligente dei giunti di saldatura

Velocità di ispezione:

0,22 secondi/FOV

Risoluzione della fotocamera:

Standard 15MP

Consumo energetico:

MASSIMO 1kw

Materiale:

Acciaio inossidabile

Garanzia:

1 anno

Imballaggi particolari:

Di legno

Capacità di alimentazione:

30 pz/mese

Descrizione del prodotto

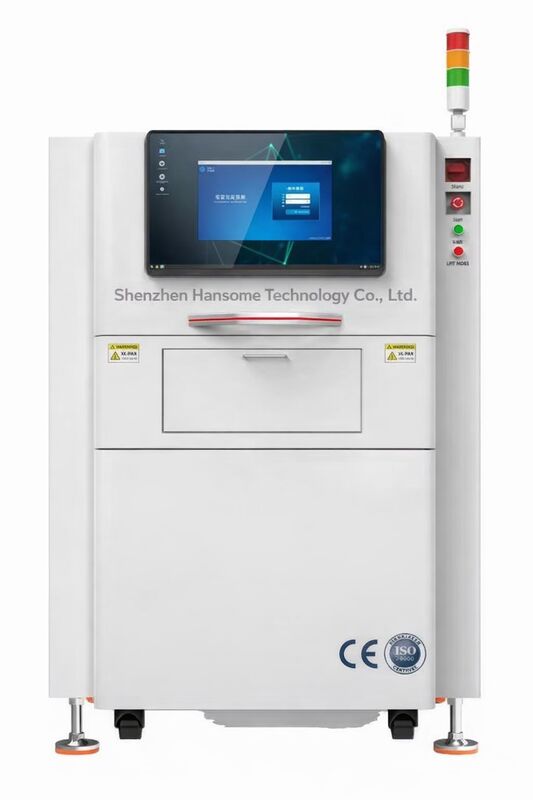

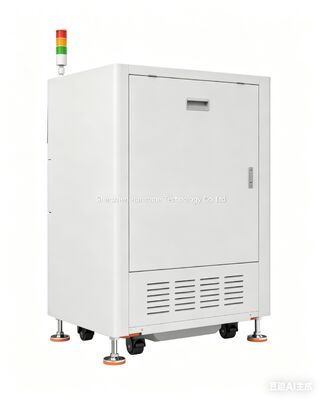

Macchina di ispezione ottica automatica AOI ad alta velocità per ispezione comune della saldatura

Ispezione congiunta della saldatura

Il primo AOI al mondo che non richiede l'impostazione di parametri, con una potente capacità di ispezione.adotta algoritmi di rete neurale profonda, ricerca intelligente con un solo clic, programmazione assistita intelligente, e può giudicare in modo intelligente vari difetti di PCBA dopo la saldatura a onde.

Caratteristiche del prodotto

Programmazione AI ultra veloce, funzionamento estremamente semplice
Interfaccia uomo-macchina amichevole, facile utilizzo
Dati tracciabili, analisi statistica SPC potente e visualizzazione 3D multidimensionale
Capacità di ispezione potente, in grado di intercettare efficacemente vari difetti delle giunture di saldatura
Disegno facoltativo a binario singolo o a binario duplice
Supporta la penetrazione del reflow degli apparecchi, si adatta in modo flessibile a vari scenari di produzione
Protezione contro l'inquinamento della lente, riduce la frequenza della manutenzione
Velocità elevata, precisione elevata, stabilità e bassa usura

Esempi rilevabili

Ispezione dei difetti quali eccedenza di saldatura, insufficienza di saldatura, ponte di saldatura, assenza di esposizione dei perni, saldatura a freddo, vuoto di saldatura, sfere di saldatura, parti sbagliate, parti mancanti, ecc.in processo di saldatura post-onda.

Specificativi del prodotto

Categoria	Specificità	Ispezione congiunta della saldatura
Modello	HS-D1510 (ispezione congiunta della saldatura a vista inferiore, standard)	Ispezione congiunta della saldatura
Modello	HS-D1510L (ispezione congiunta della saldatura a vista di fondo per la lavagna di grandi dimensioni)	Ispezione congiunta della saldatura
Parametri delle prestazioni
Metodo di rilevamento	Rete Neurale Convoluzionale, modelli avanzati di apprendimento profondo e altri algoritmi multipli
Creazione di un nuovo programma	Circa 5-20 minuti per la nuova macchina
Velocità di ispezione	0.22sec/FOV
Dimensione PCBA	Standard: 50mm50mm~510mm460mm; Gran Tavola: 50mm50mm~710mm640mm
Spessore PCBA	0.5 mm~6 mm
Altezza del componente PCBA	Superiore: 120~165 mm; inferiore: 50~90 mm
Risoluzione della fotocamera	Standard 15MP
Configurazione hardware
Fonte di luce	Fonte luminosa LED a anello a quattro colori RGBW
Fotocamera	Fotocamera industriale a scansione dell'area cromatica da 12 MP, configurazione opzionale a seconda delle necessità
CPU	Intel i7, opzionale i9
GPU	NVIDIA 12G, opzionale 16G
Memoria/archiviazione	64G DDR / 1T SSD + 8T hard disk meccanico
Monitor	23Display FHD da.8"
Meccanismo di movimento	Piattaforma in marmo, servomotore a vite di alta precisione
Regolazione del binario	elettrico
Carico di rotaia	Catena ≤ 12 kg, carico pesante personalizzabile 25 kg; lato del punto di saldatura: cintura ≤3 kg o catena ≤15 kg
Equipaggiamento di sistema
Sistema operativo	Ubuntu 20.04 LTS 64 bit
Sistema di controllo	Carte di controllo del movimento, PLC e controllo del computer superiore
Voltaggio di funzionamento	AC 220V ± 10%
Consumo di energia	Max 1 kW
Dimensioni esterne / elettriche
Temperatura/umidità	Temperatura di lavoro 0°C a 45°C, 20% a 80% di RH senza condensazione
Peso complessivo	La macchina standard: 525 kg; la macchina da tavola grande: 700 kg
Dimensioni esterne	Standard: LWH = 1060mm1340mm1500mm (Nota: escluso il supporto per il display, luce a tre colori)
	Gran quadro: LWH = 1335mm1522mm1533mm (Nota: escluso il supporto per il display, luce a tre colori)

Funzioni

Fotocamera digitale a colori ad alta precisione e risoluzione, che produce immagini di alta qualità
Funzione di riconoscimento di codici a barre potente, che supporta codici 1D e 2D; regolazione elettrica del binario
Forte versatilità, adatta per apparecchiature, non apparecchiature, tavole con bordi, senza bordi, senza blocchi
Trasmissione ad alta velocità e stabile, adattabile a vari apparecchi e forme PCBA
Alto tasso di rilevazione, basso tasso di errori di giudizio
Programmazione assistita intelligente
Interfaccia uomo-macchina concisa e amichevole, facile da usare, padroneggiata in 20 minuti
Forte capacità di apprendimento, sostenendo l'apprendimento supplementare continuo, più si impara, migliore è l'effetto
Funzione di riconoscimento di caratteri potente, che riconosce efficacemente vari caratteri
Coproduzione multi-macchina (4 tipi)
Regolazione elettrica della larghezza del binario
Disegno unico del binario, migliore angolo di irradiazione della fonte luminosa, evitando le zone scure
Milioni di campioni di formazione, più ampi scenari di applicazione, meno errori
Architettura software multi-task, modifica online durante i test, salvataggio e sincronizzazione automatica
Visualizzazione multidimensionale dei rapporti, a supporto delle esigenze di gestione
Guida della luce di riparazione dei difetti, semplice e chiara (facoltativo)
Analisi efficace del riassunto dei caratteristici del prodotto e allarme precoce
Controllo remoto, debug remoto, revisione centralizzata
Supporta il reflusso di fondo dell'apparecchio
