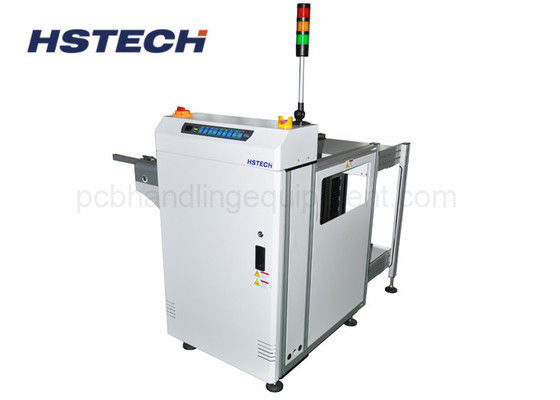

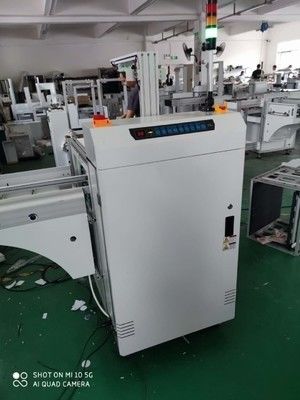

Discaricatore di riviste per PCB a 90 gradi con controllo PLC per linee SMT

Marchio:	HSTECH
Numero di modello:	HS-CU250/HS-CU330/HS-CU390/HS-CU460
Moq:	1 pz
prezzo:	negotiable
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	100 PC/Mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,ISO

Nome del prodotto:

scaricatore della rivista del PWB da 90 gradi

Alimentazione elettrica:

AC110V/220V,50/60Hz

Pressione atmosferica:

4-6 battute

Dimensioni del circuito stampato:

50*50~530*460mm

Selezione del tono:

10-40 mm

Garanzia:

1 anno

Imballaggi particolari:

Di legno

Capacità di alimentazione:

100 PC/Mese

Descrizione del prodotto

Scarico Riviste PCB a 90 Gradi per Linea SMT Soluzione Automatica di Scarico PCB a Risparmio di Spazio

Scarico riviste PCB a 90 gradi ad alta efficienza per linee di produzione SMT. Design salvaspazio, controllo PLC stabile, compatibile SMEMA. Ideale per la movimentazione e lo scarico automatico di PCB.

Panoramica del Prodotto

Lo scarico riviste PCB a 90 gradi è progettato per le linee di produzione SMT per raccogliere automaticamente i PCB ad angolo retto, riducendo significativamente la lunghezza della linea e ottimizzando l'utilizzo dello spazio in fabbrica.

Dotata di un sistema di spinta ad alte prestazioni, questa macchina garantisce un trasferimento fluido e affidabile dei PCB dalle guide del trasportatore ai portariviste, ideale per ambienti di produzione elettronica moderni ed efficienti.

Vantaggi Chiave

Design Salvaspazio a 90°

Raccoglie i PCB ad angolo retto per ridurre la lunghezza della linea SMT
Perfetto per fabbriche con spazio limitato

Funzionamento Stabile ed Efficiente

Il sistema di controllo PLC garantisce un'automazione affidabile
Non influisce sulla produttività

Precisione e Durata

Struttura in acciaio inossidabile + profilo in alluminio
Robusto, stabile e facile da mantenere

Elevata Compatibilità

Pienamente compatibile SMEMA
Si integra perfettamente con le linee SMT esistenti

Protezione PCB Garantita

Processo di scarico fluido
Nessun danno ai PCB durante il trasferimento

Caratteristiche Principali

Scarico PCB ad angolo retto a 90° per un layout di linea ottimizzato
Interfaccia touchscreen a LED con display di stato a 3 colori
Nastro ESD piatto di alta qualità (larghezza 13 mm, spessore 3 mm)
Larghezza regolabile con manovella manuale
Morsetti pneumatici superiori e inferiori per un posizionamento stabile della rivista

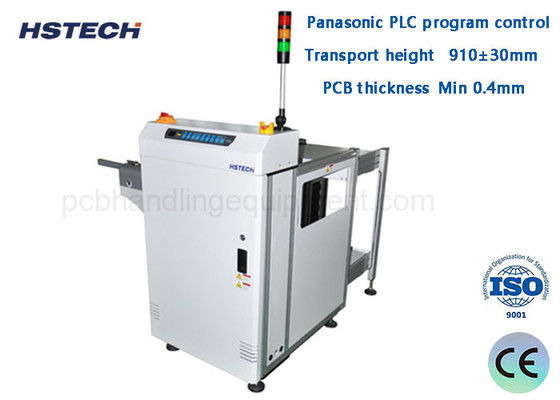

Sistema di controllo PLC intelligente
Meccanismo di regolazione della larghezza fluido e parallelo

Specifiche Tecniche

Parametro	Dettagli
Nome Prodotto	Scarico Riviste PCB a 90 Gradi
Altezza Trasporto	910 ± 30 mm
Direzione di Trasporto	Sinistra → Destra o Destra → Sinistra
Lato Operativo	Operazione Frontale
Alimentazione	220V / 50-60Hz ±10%
Pressione Aria	4-6 bar
Spessore PCB	Min 0,4 mm
Capacità Rivista	Superiore: 1 / Inferiore: 2
Velocità Trasportatore	0,5-20 m/min (regolabile)
Interfaccia	SMEMA

Modelli Disponibili

Modello	Intervallo Dimensioni PCB	Dimensioni Macchina (mm)	Dimensioni Rivista (mm)	Peso
HS-CU250	50×50 - 350×250 mm	1100×1200×1200	355×320×563	140 kg
HS-CU330	50×50 - 455×330 mm	1310×1360×1200	460×400×563	200 kg
HS-CU390	50×50 - 530×390 mm	1430×1480×1200	535×460×570	260 kg
HS-CU460	50×50 - 530×460 mm	1430×1620×1200	535×530×570	300 kg

Settori di Applicazione

EMS (Servizi di Produzione Elettronica)
Elettronica di Consumo
Elettronica Automobilistica
Produzione LED
Linee di Assemblaggio PCB

Perché Lavorare con Noi?

Oltre 10 anni di esperienza in attrezzature per l'automazione SMT
Esportato in oltre 30 paesi in tutto il mondo
Personalizzazione disponibile per diverse linee di produzione
Consegna rapida e supporto post-vendita affidabile

Ottimizza la Tua Linea di Produzione SMT

Stai cercando di ottimizzare la tua linea di produzione SMT e risparmiare spazio? Hai bisogno di una soluzione di scarico PCB affidabile con un rapido ROI?

Contattaci oggi stesso per:

Soluzione di layout gratuita
Miglior preventivo di prezzo
Configurazione personalizzata

Invia subito la tua richiesta, ti risponderemo entro 24 ore!
