Dettagli dei prodotti

Created with Pixso. Casa. Created with Pixso. prodotti Created with Pixso.
Apparecchiature per la rimozione dei pannelli di PCB
Created with Pixso.

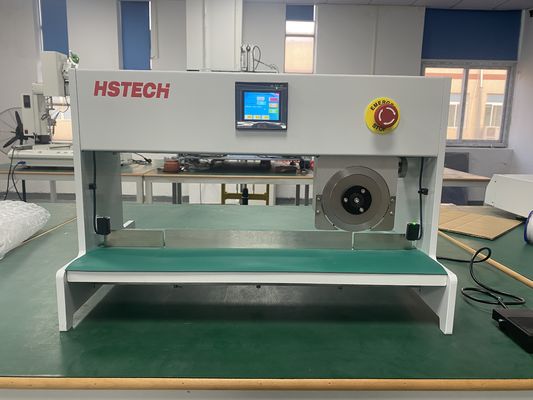

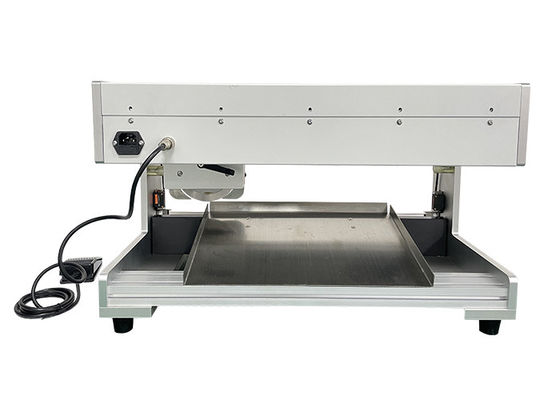

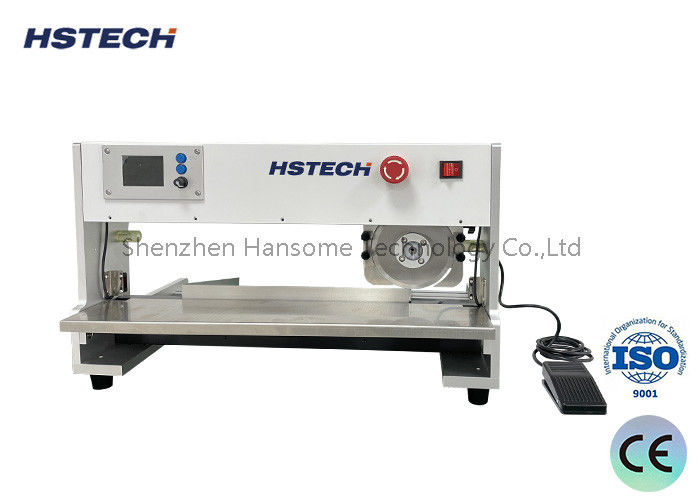

Separatore di PCB automatico ad alta precisione.

Separatore di PCB automatico ad alta precisione.

Separatore di PCB automatico ad alta precisione.

Marchio: HSTECH
Numero di modello: HS-203
Moq: 1 pz
prezzo: negotiable
Condizioni di pagamento: T/T
Capacità di approvvigionamento: 100pc/month
Informazioni dettagliate
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine:
Cina
Certificazione:
CE,ISO
Utilizzo:
Tagli il PWB v tagliato
Velocità di taglio:
300 mm/s
Peso:
60 chilogrammi
Spessore della scanalatura a V:
Spessore della scanalatura a V
Condizione:
Nuovo
Garanzia:
1 anno
Imballaggi particolari:
Di legno
Capacità di alimentazione:
100pc/month
Evidenziare:

Dispositivi di depanneling automatici per PCB

,

Separatore di PCB ad alta precisione

,

Macchina V tagliata del PWB Depaneling

Descrizione del prodotto
Separatore PCB ad alta precisione automatico | Attrezzatura per depannellizzazione PCB V-Cut
Separatore PCB ad alta precisione per linea di produzione SMT
consente agli operatori con diversi livelli tecnici di utilizzare la macchina facilmente. La manutenzione e il funzionamento quotidiano sono semplici e convenienti. Macchina depannellizzatrice PCB HS-203 è un separatore di PCB V-cut ad alta precisione progettato per la separazione efficiente e sicura dei circuiti stampati dopo l'assemblaggio SMT. La macchina adotta una struttura con lama circolare superiore e lama lineare inferiore, consentendo al PCB di rimanere fermo durante il processo di taglio. Posizionando la scanalatura a V del PCB sulla lama lineare
, la lama circolare superiore si muove orizzontalmente per completare il processo di depannellizzazione. Questo design riduce notevolmente lo stress meccanico sul PCB e protegge i componenti elettronici sensibili da danni. Il separatore PCB HS-203 è ampiamente utilizzato nelle linee di produzione SMT, nella produzione di elettronica, nella produzione di LED e negli impianti di assemblaggio PCB
, garantendo una depannellizzazione rapida e affidabile per la produzione di massa. Caratteristiche principaliSeparazione PCB ad alta precisione
La tecnologia avanzata di movimento della lama separa con precisione i PCB lungo la
scanalatura V-cut
, garantendo bordi di taglio puliti, minimizzando lo stress sulla scheda e riducendo i danni ai componenti. Alta efficienza produttiva Progettata per
ambienti di produzione di massa
, la macchina consente una rapida separazione dei PCB, migliorando l'efficienza produttiva e risparmiando prezioso tempo di lavorazione. Funzionamento intuitivo Il
design umanizzato
consente agli operatori con diversi livelli tecnici di utilizzare la macchina facilmente. La manutenzione e il funzionamento quotidiano sono semplici e convenienti. Controllo preciso del taglio La macchina offre
profondità e pressione di taglio regolabili
, consentendo di adattarsi a diversi spessori e materiali dei PCB per risultati di depannellizzazione precisi. Affidabile protezione di sicurezza Dotata di un
sistema di protezione di sicurezza a infrarossi
, la macchina si arresta automaticamente quando mani o oggetti estranei entrano nell'area di movimento della lama, garantendo un funzionamento sicuro per gli operatori. Specifiche tecnicheArticolo
Specifiche
Modello HS-203
Alimentazione Monofase AC220V, 50-60Hz
Peso macchina 60 KG
Dimensioni macchina 770 × 370 × 420 mm
Lunghezza di taglio 300 mm
Corsa massima della ruota taglierina 350 mm
Regolazione fine della ruota taglierina 0.6 - 3.2 mm
Regolazione lama inferiore 0-2 mm
Larghezza deflettore posteriore 150 mm
Larghezza massima PCB 350 mm
Lunghezza massima di taglio 350 mm
Intervallo di spessore PCB 0.6 - 3.2 mm
Spessore scanalatura a V 0.25 - 2.0 mm
Vantaggi del design avanzato Sistema di azionamento con motore passo-passo
La macchina è azionata da un
motore passo-passo
, che consente un posizionamento preciso e prestazioni di taglio costanti. Rispetto ai tradizionali motori DC o AC, previene deviazioni di posizionamento causate dall'inerzia durante il funzionamento a lungo termine. Riduzione dello stress sul PCB Il design con lama circolare superiore e lama piatta inferiore garantisce che
lo stress di taglio sia minimizzato
, prevenendo crepe nelle giunzioni di saldatura e danni ai componenti. Superficie di taglio liscia Il processo di taglio produce
bordi del PCB puliti e lisci
, migliorando la qualità del prodotto e riducendo la necessità di finiture secondarie. Protezione dei componenti Quando più PCB sono saldati insieme, la rottura manuale spesso danneggia circuiti o componenti elettronici. Questa macchina previene efficacemente tali problemi e migliora significativamente la resa produttiva.
Settori di applicazione
La macchina depannellizzatrice PCB è ampiamente utilizzata in:
Linee di produzione SMT
Produzione di assemblaggio PCB
  • Produzione di illuminazione a LED
  • Produzione di elettronica di consumo
  • Elettronica automobilistica
  • Produzione di apparecchiature di comunicazione
Tag:

Tagliatrice del bordo del PWB

macchina depaneling del PWB

V Depanelizzatore a taglio PCB
