Convogliatore automatizzato SMT PCB con controllo PLC e compatibilità SMEMA per il trasporto senza soluzione di continuità dei PCB

Marchio:	HSTECH
Numero di modello:	HS-SC350/HS-SC460
Moq:	1 pz
prezzo:	Negotiate
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	50 pezzi/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,ISO

Spessore del PCB:

0.4 mm

Sistema di controllo:

PLC con interfaccia touchscreen

fornitore:

HSTECH

Segnale:

Smema

Altezza del trasporto:

910±20 mm ((o su misura)

Caratteristiche di sicurezza:

Arresto di emergenza, protezione da sovraccarico

Display:

schermo a colori 3

Utilizzo:

Funzione buffer tra apparecchiature SMT

Imballaggi particolari:

Di legno

Capacità di alimentazione:

50 pezzi/mese

Evidenziare:

Controllo PLC SMT PCB Shuttle Conveyor

SMEMA Compatibilità delle apparecchiature di trattamento PCB

Convogliatore SMT del pannello di controllo touch screen

Descrizione del prodotto

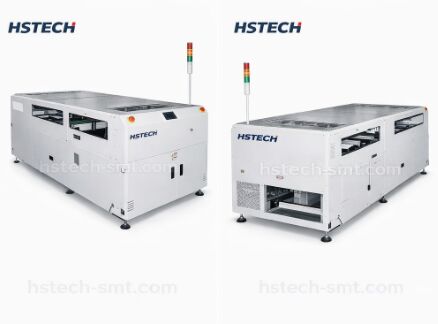

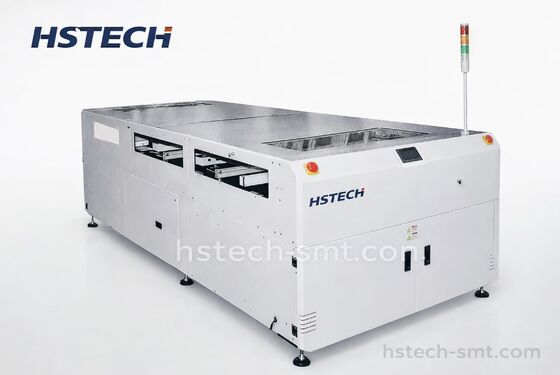

Nastro trasportatore navetta PCB SMT automatizzato ad alta velocità

Progettato per il trasporto e la movimentazione senza interruzioni di PCB nelle linee di produzione SMT, questo nastro trasportatore navetta automatizzato gestisce in modo efficiente il flusso di PCB tra diversi canali con precisione e affidabilità.

Panoramica del prodotto

Il nastro trasportatore navetta PCB SMT trasporta e reindirizza i flussi di PCB (Printed Circuit Board) all'interno delle linee di produzione. Questo sistema controllato da PLC è progettato per ambienti di produzione ad alto volume, garantendo un funzionamento senza interruzioni e un movimento preciso tra i diversi canali nelle applicazioni SMT (Surface Mount Technology).

Caratteristiche principali

Design con modulo di sicurezza racchiuso - Garantisce un funzionamento sicuro mantenendo una struttura compatta
Controllo PLC - Fornisce un controllo automatizzato preciso per una maggiore affidabilità operativa
Motore passo-passo e movimento a cinghia di precisione - Offre alta precisione e movimento fluido per una movimentazione costante dei PCB
Regolazione della larghezza parallela fluida - Offre un controllo flessibile per adattarsi a varie dimensioni di PCB
Direzione di trasporto personalizzata - Direzione regolabile in base alle specifiche esigenze del cliente
Pannello di controllo touchscreen - Interfaccia utente intuitiva per un facile monitoraggio e regolazioni
Display a torre luminosa a tre colori - Indicatore di stato visivo con luci rosse, gialle e verdi
Compatibilità SMEMA - Pienamente compatibile con gli standard dell'associazione dei produttori di apparecchiature per il montaggio superficiale

Specifiche tecniche

Modello	Larghezza PCB disponibile	Dimensioni della macchina	Peso
HS-SC350	50-350mm	600 × 2200 × 1200mm	280kg
HS-SC460	50-460mm	780 × 2200 × 1200mm	320kg

Funzione principale

Questa unità reindirizza il flusso di PCB a diversi canali, consentendo transizioni fluide tra configurazioni da 2 a 1 linea o da 1 a 2 linee. Il sistema offre una flessibilità di routing dinamica per operazioni di movimentazione dei PCB ottimizzate.

Parametri tecnici

Altezza di trasporto: 910±20mm
Distanza di traslazione: Standard 2000mm o personalizzabile
Tempo di traslazione: Personalizzabile in base alle esigenze di produzione
Numero di carrelli in movimento: Singolo o doppio carrello (opzionale)
Metodo di traslazione: Motore passo-passo + cinghia trasportatrice
Guida fissa: 1a e 4a guida fissa per stabilità
Direzione di trasferimento: L-R o R-L per una configurazione di linea flessibile
Modalità di trasferimento PCB: Opzioni 2 in 1 out, 1 in 2 out o 2 in 2 out
Pressione dell'aria: 4-6 bar
Spessore PCB: Minimo 0,4 mm
Segnale: Conforme a SMEMA

Applicazioni

Il nastro trasportatore navetta PCB SMT è progettato per linee di assemblaggio PCB ad alta efficienza, ideale per reindirizzare e trasferire PCB tra più linee di produzione. Adatto per settori tra cui:

Produzione elettronica
Industria automobilistica
Elettronica di consumo
Apparecchiature di telecomunicazione

Questo sistema migliora la produttività della linea di produzione consentendo una movimentazione precisa dei PCB e offrendo un'elevata flessibilità per diverse esigenze di produzione.
