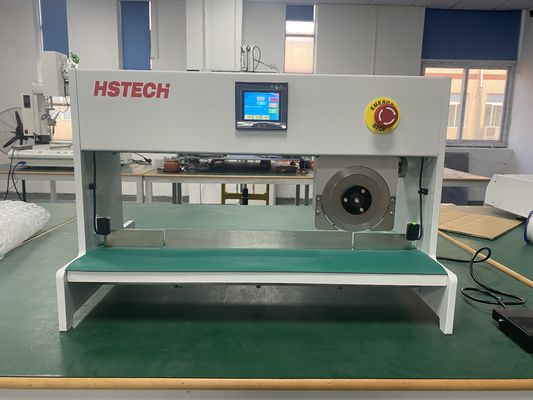

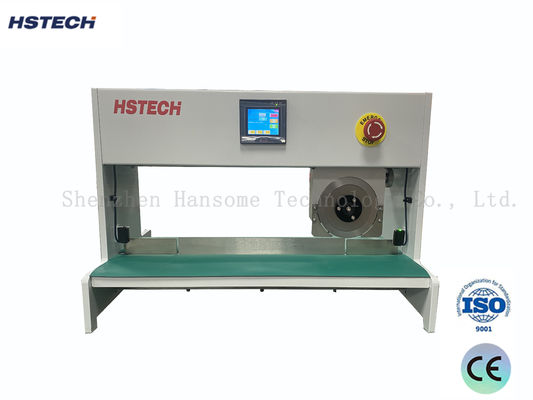

Macchina di separazione PCB a taglio di precisione autobloccante con velocità di taglio di 300 mm/s per la separazione di PCB

Marchio:	HSTECH
Numero di modello:	HS-203
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/t
Capacità di approvvigionamento:	500 PC/Month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Applicazione:

Assemblaggio PCB

Imballaggio:

Involucro, scatola di legno

Velocità di taglio:

300 mm/s

Peso:

60 kg

Dimensioni:

Personalizzabile

Alimentazione elettrica:

AC220V monofase 50-60Hz

Imballaggi particolari:

Di legno

Capacità di alimentazione:

500 PC/Month

Evidenziare:

self-locked PCB board separator

precisely cut knife type separator

PC board PCB cutting tool

Descrizione del prodotto

Separatore di schede di tipo coltello auto-bloccante e tagliato con precisione con scheda PC per il taglio di PCB

Nella produzione di PCB, molteplici piccoli circuiti stampati identici sono spesso assemblati in un unico grande circuito stampato per l'efficienza della produzione.separazione non distruttiva attraverso un processo chiamato depanelingQuesta macchina specializzata svolge questa funzione critica con precisione e affidabilità.

Specifiche tecniche

Fornitore di energia	AC220V monofase da 50 a 60 Hz
Peso	60 kg
Dimensioni della macchina	770 mm (L) × 370 mm (W) × 420 mm (H)
Velocità di taglio	300 mm/s
Trazione massima della ruota del coltello	350 mm
Regolazione fine della ruota del coltello	0-3 mm
Regolazione del coltello inferiore	0-2 mm
Larghezza massima di taglio della scheda PC	150 mm
Lunghezza massima di taglio della scheda PC	350 mm
Intervallo di spessore della scheda PC	00,6-3,2 mm
Intervallo di spessore della scanalatura in V	0.25-2.0 mm

Caratteristiche e vantaggi principali

Il sistema di protezione della sicurezza a infrarossi interrompe il funzionamento della macchina quando mani o oggetti estranei entrano nella zona di taglio
L'azionamento del motore passo a passo consente il blocco automatico e il posizionamento preciso del taglio quando è alimentato
Elimina le variazioni del punto di marcia comuni con i motori CC e AC a causa dell'inerzia
Previene danni ai circuiti e ai componenti elettronici durante la separazione
Migliora significativamente l'efficienza del lavoro e la qualità della produzione
Il design del coltello circolare superiore e del coltello piatto inferiore riduce lo stress durante il taglio
Previene la fessurazione delle saldature e la rottura dei componenti
Produce tagli lisci e puliti senza problemi di separazione della tavola
Le lame in acciaio ad alta velocità offrono una durata elevata e possono essere riafferrate circa due volte

Confronto della tecnologia di depanneling

Scoring Depaneler

Principio:Fresatrici a rotazione ad alta velocità, tagli lungo scanalature in V predisposte
Vantaggi:Rapido funzionamento, relativamente basso costo, adatto a forme semplici e linee rette
Svantaggi:Genera polvere da sforzo e pone lo sforzo sui bordi della tavola, non adatto per tavole fragili o ad alta densità

Routing Depaneler

Principio:Spindle ad alta velocità in stile CNC guida il taglia fresatura lungo percorsi programmati
Vantaggi:Minima sollecitazione, in grado di tagliare qualsiasi forma (curva o irregolare), alta precisione con bordi puliti
Svantaggi:Lenti rispetto al punteggio, costi più elevati di attrezzature e manutenzione
Applicazioni:Telefoni cellulari, elettronica automobilistica, aerospaziale e altre applicazioni ad alta affidabilità

Depaneler laser

Principio:Un raggio laser ad alta energia fonde il materiale per il taglio senza contatto
Vantaggi:Completamente priva di stress, estremamente alta precisione, curva stretta, priva di polvere, adatta a FPC delicati
Svantaggi:Costo elevato dell'attrezzatura, velocità di taglio relativamente lenta, complesse regolazioni dei parametri per diversi materiali
