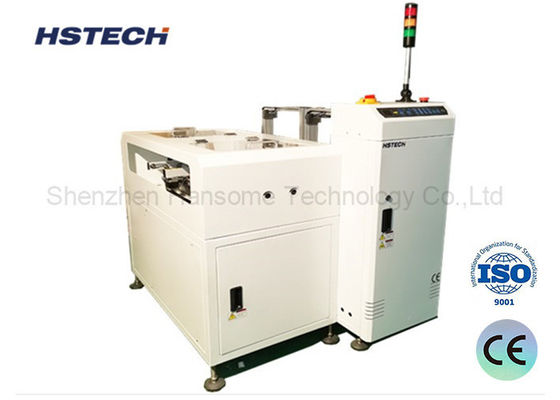

Discaricatore PCB a cambio di magazzino ad alta velocità per la linea di produzione SMT

Marchio:	HSTECH
Numero di modello:	HS-NK250
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Scaricatore di NG/OK

PWB che trasporta altezza:

910±30mm

Dimensione del PWB:

50*50~330*250mm

Fornitore di alimentazione:

AC220V, 50/60Hz

Qty della rivista:

Riviste di ogni ferrovia 2

Garanzia:

1 anno

Utilizzatori:

Linea di produzione di SMT, catena di montaggio di SMT

Condizione:

nuovo

Imballaggi particolari:

Imballaggio in legno, con schiuma

Capacità di alimentazione:

100 serie al mese

Descrizione del prodotto

Linea di produzione SMT Good / No-good board Separating Magazine NG OK PCB Unloader

Introduzione

Dopo aver subito il processo di ispezione ottica automatizzata (AOI), questa unità opera efficacemente ricevendo segnali di ispezione dalla fase precedente.Categorizza automaticamente i PCB in due gruppiIn questo modo si garantisce una sorteggiatura altamente efficiente e organizzata dei circuiti stampati.

Informazioni tecniche

Funzione	Raccogliere le schede NG/OK separatamente ricevendo il segnale.
Altezza di trasporto	910±30 mm
Direzione del trasporto	L~R, o R~L
Orario di raccolta	Ogni circa 6 secondi
Cambio di riviste nel tempo	Circa 30 secondi.
Lato fisso del binario	Lato anteriore
Lato operativo	Lato anteriore
Cintura trasportatrice	DSE
Spessore del PCB	Min 0,6 mm
Selezione del tono	1-4 ((10 mm di passo)
Fornitore di alimentazione	220V,50/60Hz,± 10%
Potenza	00,05 kW
Pressione dell'aria	4-6Bar
Consumo d'aria	Max 15L/min
Numero di riviste	Superiore:1 rivista, lato inferiore:2 riviste
Segnale	SMEMA
Opzioni	1, modalità di controllo touch screen. 2Regolazione automatica della larghezza. 3, quantità di magazzini in base alle esigenze del cliente.

Caratteristiche

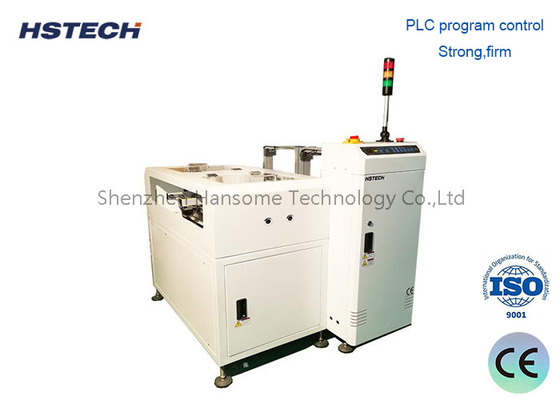

Controllo PLC:
Il sistema utilizza un PLC per un funzionamento preciso e affidabile.

Interfaccia user-friendly:
Un intuitivo pannello a membrana a LED con pulsanti soft-touch consente un facile controllo.

Meccanismo di passo regolabile:
Accomoda una varietà di dimensioni e configurazioni di PCB con facilità.

Agganciare le pinze:
Assicurare un posizionamento stabile del PCB fornendo un allineamento sicuro del magazzino.

Sistema di spinta pneumatico:
Controllato per garantire un trasferimento di tavola delicato e non dannoso.

Alta efficienza produttiva:
La sostituzione ottimizzata dei caricatori migliora la produttività.

Sortitura automatizzata di NG/OK:
Si integra perfettamente con AOI per un'ispezione e una categorizzazione efficienti.

Interfaccia di comunicazione SMEMA:
Supporta una integrazione agevole nelle linee di produzione tramite il protocollo SMEMA, consentendo una comunicazione e uno scambio di dati senza soluzione di continuità.

Modello

Modello	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Lunghezza efficiente del PCB	5050~350250 mm	5050~455330 mm	5050~530390 mm	5050~530460 mm
Spessore del PCB	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Dimensione del magazzino	355320563 mm	460400563	535460570 mm	535530570 mm
Dimensione della macchina	195016001200 mm	230017601200 mm	250018801200 mm	250021601200 mm
Peso	220 kg	280 kg	340 kg	380 kg

Prodotto e dettagli

Discaricatore PCB a cambio di magazzino ad alta velocità per la linea di produzione SMT 0
