Discaricatore PCB ad alta velocità per la separazione della scheda NG/OK della linea di produzione automatizzata

Marchio:	HSTECH
Numero di modello:	HS-NK250
Moq:	1 set
prezzo:	Negoziabile
Condizioni di pagamento:	T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Scaricatore di NG/OK

PWB che trasporta altezza:

910±30mm

Dimensione del PWB:

50*50~330*250mm

Fornitore di alimentazione:

AC220V, 50/60Hz

Qty della rivista:

Riviste di ogni ferrovia 2

Garanzia:

1 anno

Utilizzatori:

Linea di produzione di SMT, catena di montaggio di SMT

Condizione:

nuovo

Imballaggi particolari:

Imballaggio in legno, con schiuma

Capacità di alimentazione:

100 serie al mese

Evidenziare:

Discaricatore PCB ad alta velocità

Discaricatore di PCB automatizzato per la linea di produzione

Discaricatore di PCB di separazione per schede NG/OK

Descrizione del prodotto

Linea di produzione SMT Good / No-good board Separating Magazine NG OK PCB Unloader

Introduzione

Dopo aver subito il processo di ispezione ottica automatizzata (AOI), questa unità opera in modo efficiente ricevendo segnali di ispezione dalla fase precedente.Segrega automaticamente i PCB in due categorie: non conformi (NG) e conformi (OK), e poi li indirizza nei rispettivi magazzini designati.Ciò garantisce una sorta molto efficiente e ben organizzata delle schede di circuiti stampati.

Informazioni tecniche

Funzione	Raccogliere le schede NG/OK separatamente ricevendo il segnale.
Altezza di trasporto	910±30 mm
Direzione del trasporto	L~R, o R~L
Orario di raccolta	Ogni circa 6 secondi
Cambio di riviste nel tempo	Circa 30 secondi.
Lato fisso del binario	Lato anteriore
Lato operativo	Lato anteriore
Cintura trasportatrice	DSE
Spessore del PCB	Min 0,6 mm
Selezione del tono	1-4 ((10 mm di passo)
Fornitore di alimentazione	220V,50/60Hz,± 10%
Potenza	00,05 kW
Pressione dell'aria	4-6Bar
Consumo d'aria	Max 15L/min
Numero di riviste	Superiore:1 rivista, lato inferiore:2 riviste
Segnale	SMEMA
Opzioni	1, modalità di controllo touch screen. 2Regolazione automatica della larghezza. 3, quantità di magazzini in base alle esigenze del cliente.

Caratteristiche

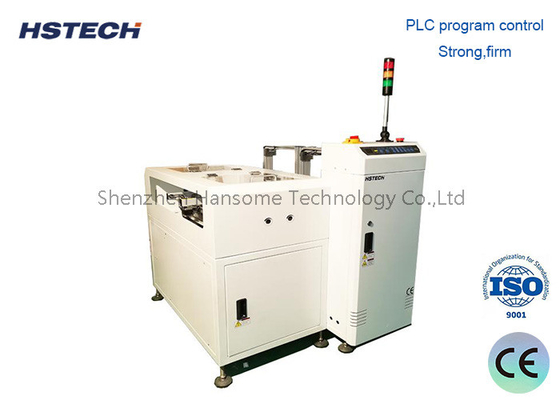

Controllo PLC:
Il sistema utilizza un PLC per una funzionalità precisa e affidabile.

Interfaccia user-friendly:
Un intuitivo pannello a membrana a LED soft-touch è incluso per un controllo semplice.

Meccanismo di passo regolabile:
Accomoda facilmente una vasta gamma di PCB di dimensioni e configurazioni.

Agganciare le pinze:
Fornire un allineamento sicuro del magazzino, garantendo un posizionamento stabile del PCB.

Sistema di spinta pneumatico:
Controllato dalla pressione per assicurare un trasferimento delicato e non distruttivo della tavola.

Alta produttività:
I rapidi cambi di magazzino ottimizzano l'efficienza produttiva.

Capacità di smistamento automatico di NG/OK:
Si integra agevolmente con l'AOI per un'ispezione e una categorizzazione semplificate.

Interfaccia di comunicazione SMEMA:
Supporta l'integrazione senza soluzione di continuità nelle linee di produzione attraverso il protocollo SMEMA, consentendo una comunicazione e uno scambio di dati fluidi.

Modello

Modello	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Lunghezza efficiente del PCB	5050~350250 mm	5050~455330 mm	5050~530390 mm	5050~530460 mm
Spessore del PCB	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Dimensione del magazzino	355320563 mm	460400563	535460570 mm	535530570 mm
Dimensione della macchina	195016001200 mm	230017601200 mm	250018801200 mm	250021601200 mm
Peso	220 kg	280 kg	340 kg	380 kg

Prodotto e dettagli

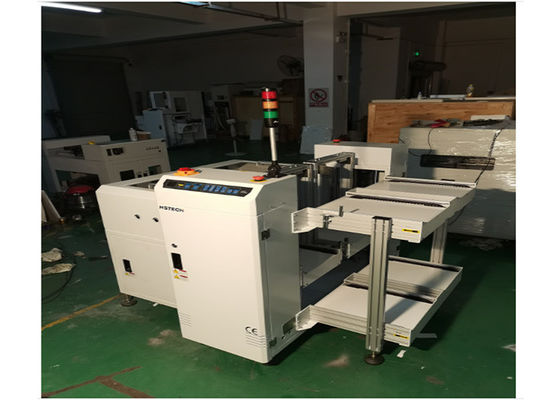

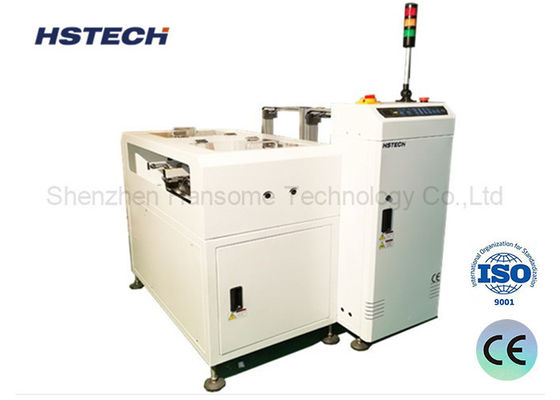

Discaricatore PCB ad alta velocità per la separazione della scheda NG/OK della linea di produzione automatizzata 0
