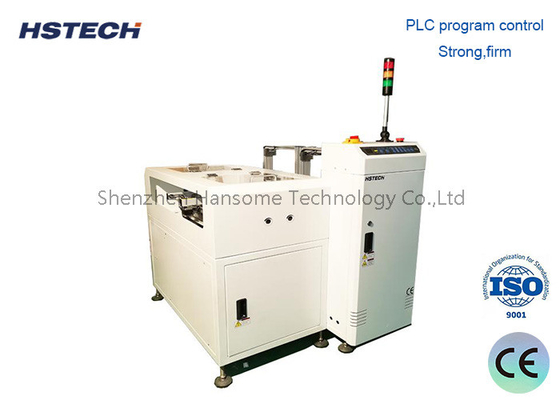

Discaricatore di PCB ad elevato contenuto per il selezionamento e l'inoltro della linea di produzione SMT 1-4 Selezione del passo

Marchio:	HSTECH
Numero di modello:	HS-NK250
Moq:	1 set
prezzo:	Negoziabile
Condizioni di pagamento:	T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Scaricatore di NG/OK

PWB che trasporta altezza:

910±30mm

Dimensione del PWB:

50*50~330*250mm

Fornitore di alimentazione:

AC220V, 50/60Hz

Qty della rivista:

Riviste di ogni ferrovia 2

Garanzia:

1 anno

Utilizzatori:

Linea di produzione di SMT, catena di montaggio di SMT

Condizione:

nuovo

Imballaggi particolari:

Imballaggio in legno, con schiuma

Capacità di alimentazione:

100 serie al mese

Evidenziare:

Discaricatore di PCB ad elevato contenuto

Discaricatore per PCB della linea di produzione SMT

1-4 Scaricatore di PCB per la selezione del passo

Descrizione del prodotto

Linea di produzione SMT Good / No-good board Separating Magazine NG OK PCB Unloader

Introduzione
In seguito al processo di ispezione ottica automatizzata (AOI), questa unità opera in modo efficiente ricevendo segnali di ispezione dalla fase precedente.Categorizza automaticamente i PCB in due gruppi: non conformi (NG) e conformi (OK), e li indirizza nelle rispettive cartucce designate.

Informazioni tecniche

Funzione	Raccogliere le schede NG/OK separatamente ricevendo il segnale.
Altezza di trasporto	910±30 mm
Direzione del trasporto	L~R, o R~L
Orario di raccolta	Ogni circa 6 secondi
Cambio di riviste nel tempo	Circa 30 secondi.
Lato fisso del binario	Lato anteriore
Lato operativo	Lato anteriore
Cintura trasportatrice	DSE
Spessore del PCB	Min 0,6 mm
Selezione del tono	1-4 ((10 mm di passo)
Fornitore di alimentazione	220V,50/60Hz,± 10%
Potenza	00,05 kW
Pressione dell'aria	4-6Bar
Consumo d'aria	Max 15L/min
Numero di riviste	Superiore:1 rivista, lato inferiore:2 riviste
Segnale	SMEMA
Opzioni	1, modalità di controllo touch screen. 2Regolazione automatica della larghezza. 3, quantità di magazzini in base alle esigenze del cliente.

Caratteristiche

Controllo PLC:
Il sistema incorpora un PLC per un funzionamento preciso e affidabile.
Interfaccia user-friendly:
Dispone di un pannello a membrana a LED soft touch per un controllo intuitivo e senza sforzo.
Tonorità regolabile:
Progettato per accogliere facilmente una varietà di dimensioni e configurazioni di PCB.
Agganciare le pinze:
Assicurare un allineamento sicuro del caricatore, facilitando il posizionamento stabile della scheda.
Spinta pneumatica:
Regolare la pressione per garantire un trasferimento della tavola senza danni.
Trasmissione elevata:
Il rapido cambio di caricatore massimizza l'efficienza della produzione.
Sortitura automatizzata di NG/OK:
Si integra perfettamente con l'AOI per un'ispezione e una classificazione semplificate.
Interfaccia di comunicazione standard SMEMA:
Permette un'integrazione senza soluzione di continuità nelle linee di produzione tramite il protocollo SMEMA, facilitando una comunicazione e uno scambio di dati fluidi.

Modello

Modello	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Lunghezza efficiente del PCB	5050~350250 mm	5050~455330 mm	5050~530390 mm	5050~530460 mm
Spessore del PCB	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Dimensione del magazzino	355320563 mm	460400563	535460570 mm	535530570 mm
Dimensione della macchina	195016001200 mm	230017601200 mm	250018801200 mm	250021601200 mm
Peso	220 kg	280 kg	340 kg	380 kg

Prodotto e dettagli

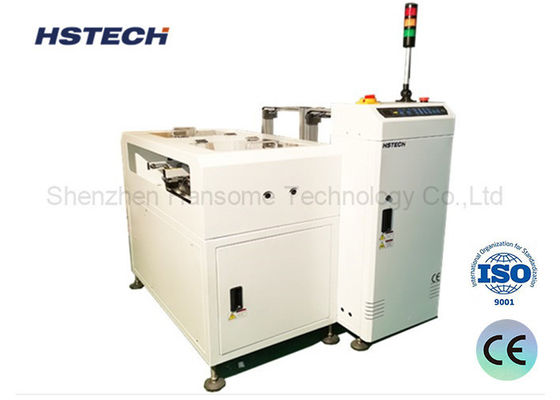

Discaricatore di PCB ad elevato contenuto per il selezionamento e l'inoltro della linea di produzione SMT 1-4 Selezione del passo 0
