Dettagli dei prodotti

Created with Pixso. Casa. Created with Pixso. prodotti Created with Pixso.
Scaricatore del PWB
Created with Pixso.

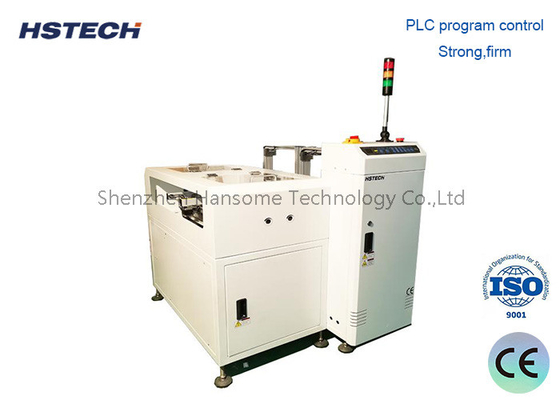

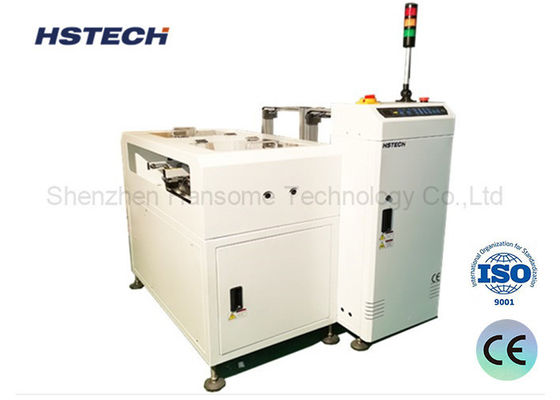

Linea di produzione SMT Good / No-Good Board Separating Magazine NG OK PCB Unloader

Linea di produzione SMT Good / No-Good Board Separating Magazine NG OK PCB Unloader

Linea di produzione SMT Good / No-Good Board Separating Magazine NG OK PCB Unloader

Marchio: HSTECH
Numero di modello: HS-NK250
Moq: 1 set
prezzo: Negoziabile
Condizioni di pagamento: T/T, Western Union, MoneyGram
Capacità di approvvigionamento: 100 serie al mese
Informazioni dettagliate
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine:
Cina
Certificazione:
CE
Nome del prodotto:
Scaricatore di NG/OK
PWB che trasporta altezza:
910±30mm
Dimensione del PWB:
50*50~330*250mm
Fornitore di alimentazione:
AC220V, 50/60Hz
Qty della rivista:
Riviste di ogni ferrovia 2
Garanzia:
1 anno
Utilizzatori:
Linea di produzione di SMT, catena di montaggio di SMT
Condizione:
nuovo
Imballaggi particolari:
Imballaggio in legno, con schiuma
Capacità di alimentazione:
100 serie al mese
Evidenziare:

Discaricatore di PCB per riviste

,

Scaricatore del PWB di APPROVAZIONE di NG

,

Discaricatore per PCB della linea di produzione SMT

Descrizione del prodotto

Linea di produzione SMT Good / No-good board Separating Magazine NG OK PCB Unloader

Introduzione

Dopo il processo di ispezione ottica automatizzata (AOI), questa unità opera ricevendo il segnale di ispezione dalla fase precedente.non conforme (NG) e conforme (OK)Questo permette una sorteggiatura altamente efficiente e organizzata dei circuiti stampati.

Informazioni tecniche


Funzione Raccogliere le schede NG/OK separatamente ricevendo il segnale.
Altezza di trasporto 910±30 mm
Direzione del trasporto L~R, o R~L
Orario di raccolta Ogni circa 6 secondi
Cambio di riviste nel tempo Circa 30 secondi.
Lato fisso del binario Lato anteriore
Lato operativo Lato anteriore
Cintura trasportatrice DSE
Spessore del PCB Min 0,6 mm
Selezione del tono 1-4 ((10 mm di passo)
Fornitore di alimentazione 220V,50/60Hz,± 10%
Potenza 00,05 kW
Pressione dell'aria 4-6Bar
Consumo d'aria Max 15L/min
Numero di riviste Superiore:1 rivista, lato inferiore:2 riviste
Segnale SMEMA
Opzioni

1, modalità di controllo touch screen.

2Regolazione automatica della larghezza.

3, quantità di magazzini in base alle esigenze del cliente.




Caratteristiche



  1. Controllo PLC: dotato di un PLC per un funzionamento preciso e affidabile.
  2. Interfaccia user-friendly: pannello a membrana LED soft-touch per un controllo intuitivo.
  3. Pitch regolabile: si adatta a varie dimensioni e configurazioni di PCB.
  4. Agganciatori: allineamento sicuro del caricatore per un posizionamento stabile della tavola.
  5. Pusher pneumatico: regolare la pressione per un trasferimento delicato e senza danni della tavola.
  6. Alto rendimento: il rapido cambio di caricatore massimizza l'efficienza di produzione.
  7. Sorting automatico NG/OK: integrazione senza soluzione di continuità di AOI per un'ispezione e una classificazione semplificate.
  8. SMEMA Std. Comms Interface: consente l'integrazione senza soluzione di continuità nelle linee di produzione tramite il protocollo SMEMA, facilitando una comunicazione e uno scambio di dati fluidi.


Modello


Modello HS-NK250 HS-NK330 HS-NK390 HS-NK460
Lunghezza efficiente del PCB 50*50~350*250 mm 50*50~455*330 mm 50*50~530*390 mm 50*50~530*460 mm
Spessore del PCB Min 0,6 mm Min 0,6 mm Min 0,6 mm Min 0,6 mm
Dimensione del magazzino 355*320*563 mm 460*400*563 535*460*570 mm 535*530*570 mm
Dimensione della macchina 1950*1600*1200 mm 2300*1760*1200 mm 2500*1880*1200 mm 2500*2160*1200 mm
Peso 220 kg 280 kg 340 kg 380 kg


Prodotto e dettagli

Linea di produzione SMT Good / No-Good Board Separating Magazine NG OK PCB Unloader 0
Linea di produzione SMT Good / No-Good Board Separating Magazine NG OK PCB Unloader 1
Linea di produzione SMT Good / No-Good Board Separating Magazine NG OK PCB Unloader 2


Riguardo all'imballaggio
Linea di produzione SMT Good / No-Good Board Separating Magazine NG OK PCB Unloader 3Linea di produzione SMT Good / No-Good Board Separating Magazine NG OK PCB Unloader 4Linea di produzione SMT Good / No-Good Board Separating Magazine NG OK PCB Unloader 5
