Stensil automatico con pin magnetico/blocco di supporto e trasporto R-L

Marchio:	GKG
Numero di modello:	G5
Moq:	1 set
prezzo:	Negoziabile
Condizioni di pagamento:	T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,TUV,ROHS

Nome del prodotto:

Stampante automatica dello stampino

Altro nome:

Stampatrice della pasta della lega per saldatura

Dimensione del PCB:

50x50~400x340mm

Altezza di trasporto:

900±40mm

Adeguamento di larghezza:

Automazione

Interfaccia I/Ov:

SMEMA

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

100 serie al mese

Evidenziare:

Stampatrice automatica della pasta della lega per saldatura

Stampatrice automatica con blocco di supporto

Stensil automatico con pin magnetico

Descrizione del prodotto

Stampa SMT con pin magnetico/blocco di supporto e trasporto R-L

Applicazione

La stampante automatica G9+ rappresenta il culmine della tecnologia per applicazioni SMT di fascia alta.Soddisfa le rigide esigenze del processo di stampa per componenti di piccole dimensioni come 03015 e di piccole dimensioni come 2025, offrendo una precisione eccezionale e una velocità notevole.

Specificità

Modello	G5
Dimensione del stencil	370x370mm (dimensioni min)
	737x737mm (dimensioni massime)
	20-40 mm ((spessore)
Dimensione massima del PCB	400x340 mm
Dimensione minima del PCB	50x50 mm
Spessore del PCB	0.4-6 mm
Fabbricazione a base di PCB	massima diagonale del PCB pari a 1%
Altezza di trasporto	900±40 mm
Direzione del trasporto	R-R-R
Velocità di trasporto	Max 1500mm/s, può essere regolato
Metodo di trasporto	Una fase
Adeguamento di larghezza	automatico
Interfaccia I/O	SMEMA
Posizionamento dei PCB (metodo di supporto)	Pin magnetico/blocco di supporto/tabella verso l'alto/verso il basso
Sistema di fissaggio dei PCB	Patentato su fissaggio superiore/passaggio laterale
Testa di stampa	Due teste di stampa motorizzate indipendenti
Pressione della spazzatura	0.5 ~ 10 kg (controllo del programma)
Velocità di stampa	6-200 mm/sec
Modalità di stampa	Una volta / due volte
Tipo di squeegee	Squeegee Blade di gomma/acciaio ((Angolo 45°/55°/60°)
Sistema di pulizia	Assorbimento di vuoto rafforzato, secco, bagnato, vuoto tre modalità
CCD FOV	8x6 mm
Intervallo di regolazione della macchina	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Visione	Guarda verso l'alto/verso il basso Struttura ottica/CCD/Geometria Pattern-match

Specifica dell'intera macchina

Accuratezza di ripetizione della posizione	± 0,01 mm
Accuratezza di stampa	± 0,025 mm
Tempo di ciclo	< 8 secondi
Cambiamento di prodotto	vecchio:<3 minuti, nuovo:<5 minuti
Fornitura d'aria	4~6 kgf/cm
Fornitore di alimentazione	AC:220±10%,50/60HZ, 2,5 kW
Metodo di controllo	PC
Sistema di funzionamento	Windows XP/Win7
Dimensioni della macchina	1140 ((L) x 1364 ((W) x 1404 (H) mm
Peso della macchina	Circa 1000 kg.

Caratteristiche

Il sistema digitale CCD presenta un innovativo e completamente nuovo design di percorso ottico, integrando un'illuminazione circolare uniforme e una fonte di luce coassiale ultra-luminosa.Questo sistema a doppia luce offre una regolabilità della luminosità senza pari, che consente il riconoscimento senza soluzione di continuità di diversi punti di marcatura, compresi quelli su superfici o materiali irregolari come stagno, rame e argento, segni di saldatura ad aria calda, FPC,e una vasta gamma di colori PCB.
Dotato di capacità di regolazione dello spessore del PCB ad alta precisione, il sistema presenta una struttura robusta che garantisce movimenti XY stabili.Regolazioni manuali senza sforzo per una vasta gamma di spessori di PCB, semplificando il processo per la massima versatilità e comodità.

Stensil automatico con pin magnetico/blocco di supporto e trasporto R-L 0

Sul prodotto

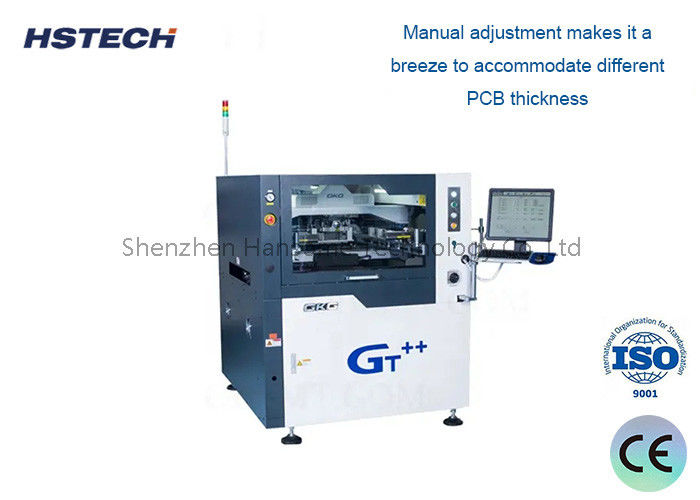

Stensil automatico con pin magnetico/blocco di supporto e trasporto R-L 1

Riguardo all'imballaggio

Stensil automatico con pin magnetico/blocco di supporto e trasporto R-L 3
