Dettagli dei prodotti

Casa. prodotti

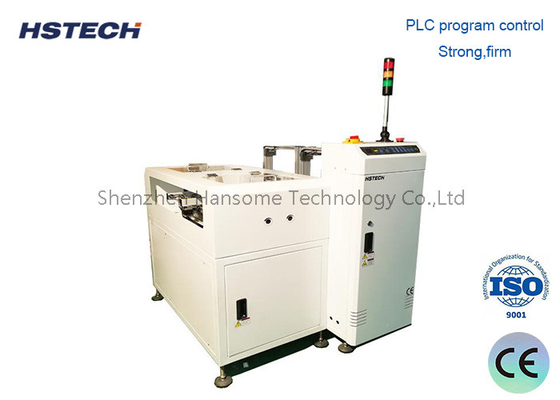

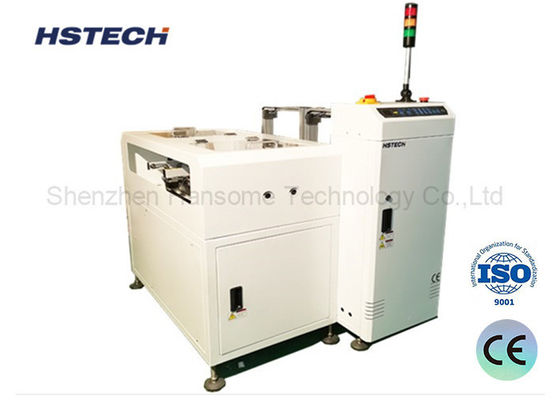

Separazione della scheda NG/OK controllata da PLC con scaricatore di PCB della linea di produzione SMT

Marchio:	HSTECH
Numero di modello:	HS-NK250
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Western Union
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Scaricatore di NG/OK

PWB che trasporta altezza:

910±30mm

Dimensione del PWB:

50*50~330*250mm

Fornitore di alimentazione:

AC220V, 50/60Hz

Qty della rivista:

Riviste di ogni ferrovia 2

Garanzia:

1 anno

Utilizzatori:

Linea di produzione di SMT, catena di montaggio di SMT

Condizione:

nuovo

Imballaggi particolari:

Imballaggio in legno, con schiuma

Capacità di alimentazione:

100 serie al mese

Evidenziare:

Discaricatore PCB controllato da PLC

Discaricatore di PCB di separazione per schede NG/OK

Discaricatore per PCB della linea di produzione SMT

Descrizione del prodotto

Linea di produzione SMT Good / No-good board Separating Magazine NG OK PCB Unloader

Introduzione

Questa unità opera in seguito al processo di ispezione ottica automatizzata (AOI).segrega i PCB in due categorie: non conformi (NG) e conformi (OK), in modo da indirizzarli automaticamente nei magazzini designati, garantendo un processo di smistamento altamente efficiente e strutturato per i circuiti stampati.

Informazioni tecniche

Funzione	Raccogliere le schede NG/OK separatamente ricevendo il segnale.
Altezza di trasporto	910±30 mm
Direzione del trasporto	L~R, o R~L
Orario di raccolta	Ogni circa 6 secondi
Cambio di riviste nel tempo	Circa 30 secondi.
Lato fisso del binario	Lato anteriore
Lato operativo	Lato anteriore
Cintura trasportatrice	DSE
Spessore del PCB	Min 0,6 mm
Selezione del tono	1-4 ((10 mm di passo)
Fornitore di alimentazione	220V,50/60Hz,± 10%
Potenza	00,05 kW
Pressione dell'aria	4-6Bar
Consumo d'aria	Max 15L/min
Numero di riviste	Superiore:1 rivista, lato inferiore:2 riviste
Segnale	SMEMA
Opzioni	1, modalità di controllo touch screen. 2Regolazione automatica della larghezza. 3, quantità di magazzini in base alle esigenze del cliente.

Caratteristiche

Controllo PLC: dotato di un PLC per un funzionamento preciso e affidabile.
Interfaccia user-friendly: pannello a membrana LED soft-touch per un controllo intuitivo.
Pitch regolabile: si adatta a varie dimensioni e configurazioni di PCB.
Agganciatori: allineamento sicuro del caricatore per un posizionamento stabile della tavola.
Pusher pneumatico: regolare la pressione per un trasferimento delicato e senza danni della tavola.
Alto rendimento: il rapido cambio di caricatore massimizza l'efficienza di produzione.
Sorting automatico NG/OK: integrazione senza soluzione di continuità di AOI per un'ispezione e una classificazione semplificate.
SMEMA Std. Comms Interface: consente l'integrazione senza soluzione di continuità nelle linee di produzione tramite il protocollo SMEMA, facilitando una comunicazione e uno scambio di dati fluidi.

Modello

Modello	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Lunghezza efficiente del PCB	5050~350250 mm	5050~455330 mm	5050~530390 mm	5050~530460 mm
Spessore del PCB	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Dimensione del magazzino	355320563 mm	460400563	535460570 mm	535530570 mm
Dimensione della macchina	195016001200 mm	230017601200 mm	250018801200 mm	250021601200 mm
Peso	220 kg	280 kg	340 kg	380 kg

Prodotto e dettagli

Separazione della scheda NG/OK controllata da PLC con scaricatore di PCB della linea di produzione SMT 0
