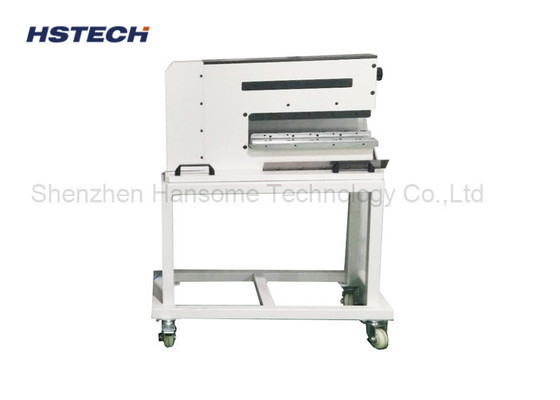

V-CUT PCB Pneumatic PCB Depanelizer con altezza regolabile della lama per un facile utilizzo

V-CUT PCB Pneumatic PCB Depanelizer con altezza regolabile della lama per un facile utilizzo

Marchio:	HSTECH
Numero di modello:	HS-310L
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Western Union
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Depanelizer pneumatico del PWB

Altro nome:

separatore V tagliato del PWB

Voltaggio:

AC100-240V

Lunghezza PCB:

0~ 360mm

Spessore del PCB:

0.1~2.0mm

Altezza superiore della parte:

40 mm (massimo)

Altezza inferiore della parte:

20mm (massimo)

Utilizzatori:

PCB, PCB in alluminio, PCB in V, LED

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

100 serie al mese

Evidenziare:

Dispositivi per la riparazione dei pannelli di PCB in V-Cut

Dispositivi per la ripartizione dei pannelli di PCB con altezza regolabile delle lame

Sistemi di riparazione dei pannelli di PCB

Descrizione del prodotto

V-CUT PCB Pneumatic PCB Depanelizercon altezza regolabile della lama per un'operazione facile

Introduzione:

1- Azionato pneumaticamente e a controllo elettrico, progettazione campione.HS-310 applicabile a PCBA o piastre sottili SMD precise separate.

2Le macchine di separazione a coltello rettilineo sono state progettate per separare con cura i pannelli pre-sparati, senza piegatura o tensione.Anche i componenti SMD sensibili come i condensatori ceramici non saranno danneggiati dal processo separato, migliorare la qualità dei prodotti.

3Grazie alla speciale struttura della lama, le tavole con componenti elevati posizionati vicino ai bordi possono essere separate in modo sicuro.i coltelli a cuneo vengono utilizzati per tagliare i pannelli all'interno della scanalaturaCiò consente di separare in modo sicuro e senza tagliare le tavole di spessore inferiore a 1 mm.

Caratteristiche:

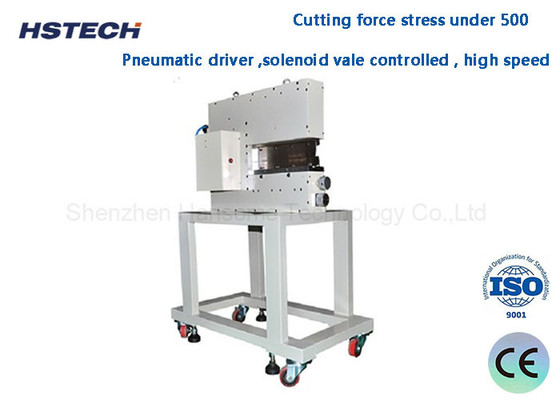

1. Spinta di forza di taglio inferiore a 500, Nessuna vibrazione e rumore durante il processo di taglio per evitare danni ai componenti precisi.

2- Conduttore pneumatico, controllo solenoide, alta velocità.

3.L'altezza della lama superiore e inferiore è regolabile, la distanza per l'inserimento della scheda PCB può essere facilmente regolata regolare il pulsante nella parte superiore della macchina.

4.L'altezza della lama inferiore regolabile, la parte anteriore e la porzione reale possono essere regolati separatamente, non è necessario shim, che rendono più facile il cambio e la regolazione della lama.

5.Il PCB o piastra sottile senza V-grooved può personalizzato vassoio e impedire il dispositivo di posizionamento di soggiorno.

6- L' operazione e la manutenzione possono essere effettuate anche da personale non qualificato.

Specificità:

Nome del prodotto	Depanelisatore di PCB
Modello	HS-310L
Altezza della parte	Max 40 mm
Altezza in parte	Max 20 mm
Fornitura d'aria	5 kgf/cm
Prodotto	12.5 tonnellate (grosse)
Lunghezza di taglio efficiente	1-360 mm
Dimensione lineare della lama	36043,56 mm
Spessore del PCB	0.1mm~2.0mm ((Con boscaglio in V) 0.1 mm ~1.0 mm ((senza boscaglio in V))
Materiale della lama	Importazione di utensili in acciaio ad alta velocità di alta qualità
Velocità di separazione	1-300 mm/s
Spessore del taglio in V	0.3-3.5 mm
Consumo d'aria	200-400 ((L/min)
Dimensioni della macchina	700325400 mm
Peso	130 kg
Tavola adatta	Tutti i pannelli in V

Aree di applicazione:

1Produzione elettronica
SMT (Surface Mount Technology)
Durante il processo di produzione SMT, la macchina per la separazione viene utilizzata per separare le schede di circuito che sono state patchate e saldate per il successivo collaudo e imballaggio.

2Ricerca e sviluppo e prototipazione
Prova di campione
Nello sviluppo di nuovi prodotti, la macchina di depeneling aiuta a separare rapidamente i campioni per il test e la valutazione.

3Produzione a piccoli lotti
Produzione flessibile
Adatta alle esigenze della produzione a piccoli lotti, la macchina per la decorazione può regolare i parametri di taglio in base a diverse esigenze per migliorare la flessibilità della produzione.

4Riparazione e manutenzione
Manutenzione delle schede di circuito
Durante il processo di riparazione, la macchina di riparazione può separare la parte danneggiata della scheda per la sostituzione e la riparazione.

Tavole di presentazione:

V-CUT PCB Pneumatic PCB Depanelizer con altezza regolabile della lama per un facile utilizzo 0

V-CUT PCB Pneumatic PCB Depanelizer con altezza regolabile della lama per un facile utilizzo 1

V-CUT PCB Pneumatic PCB Depanelizer con altezza regolabile della lama per un facile utilizzo 3
