Macchina di fissaggio a vite a 4 assi piattaforma doppia Y con alimentazione ad aspirazione

Macchina di fissaggio a vite a 4 assi piattaforma doppia Y con alimentazione ad aspirazione

Marchio:	HSTECH
Numero di modello:	HS-SL5331
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Macchina di fissaggio a vite a 4 assi

Nutrimento:

Alimentazione per aspirazione

Alimentatore a vite:

Singolo, o due personalizzati

Vetture compatibili:

M1-M6, o su misura

Distanza di movimento:

500*300*300*100 mm

Materiale:

Aluminici

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

100 serie al mese

Evidenziare:

Macchina di fissaggio a vite a 4 assi

Macchina di fissaggio a vite a doppia piattaforma Y

Macchina di fissaggio a vite con alimentazione ad aspirazione

Descrizione del prodotto

Macchina di fissaggio a vite a 4 assi piattaforma doppia Y con alimentazione ad aspirazione

Introduzione

Questa macchina a vite è una macchina di fissaggio a vite ampiamente utilizzata, compatibile per molti settori, smartphone, PC, dispositivo elettrico, industria del mobile, ecc. È una macchina a viti a 4 assi,con doppia stazione di lavoro, a una sola vite e a una sola alimentazione, l'intera macchina comprende un sistema di alimentazione e un sistema di blocco a vite, la parte di alimentazione responsabile della macchina di sistemazione a vite,è un tipo relativamente semplice di vite disposte in fila allo scopo di migliorare l'efficienza del lavoro.

Caratteristiche

1, ampiamente utilizzato, piccolo volume, può collegare la linea di produzione automatica, conveniente per la sostituzione del prodotto.
2, con funzione di ispezione intelligente, ispezione manca bloccato, bloccato instabile, vite sciolta e così via.

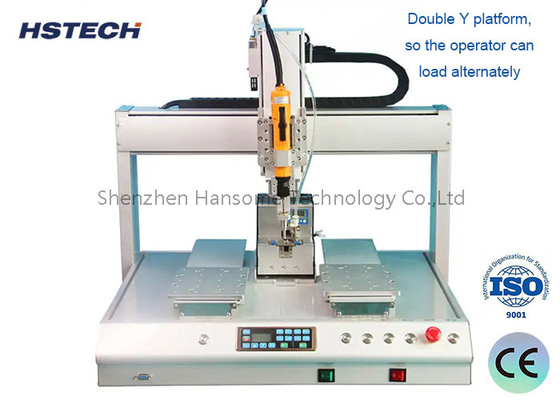

3, doppia piattaforma Y, in modo che l'operatore può caricare alternativamente

4, operazione 4 assi, gamma di movimento 500*300*300*100mm.
5Un elevato grado di automazione, facile di funzionamento che il personale può padroneggiare e debug rapidamente.
6, display touch screen o insegna pendente programmabile raggiungere più operazioni, dopo aver impostato la programmazione, la macchina può essere messa in produzione, anche facile per la gestione.

7, facile da usare, l'operatore può usare più macchine contemporaneamente.

8, con la funzione di rilevamento di perdite, se una vite non si riempie in posizione può riempire continuamente o avviare l'elaborazione dell'allarme.

Struttura meccanica
Adotta il progetto del braccio robotico 4-DOF, comprendente tre assi lineari X/Y/Z e un asse rotante R
La struttura meccanica è compatta e occupa una piccola superficie, adatta per l'integrazione nella linea di produzione
Adotta cuscinetti ad alta resistenza e a bassa inerzia e parti di trasmissione, movimento flessibile ed efficiente

Sistema di controllo intelligente
Controller PLC integrato di livello industriale, supporta più linguaggi di programmazione
Equipaggiato con touch screen interattivo uomo-computer, facile da usare interfaccia
Con funzioni intelligenti quali l'identificazione automatica della posizione della vite e l'ottimizzazione dei parametri di serraggio della vite

Sistema di serraggio a vite
Adotta testa di cacciavite elettrica ad alta precisione e dotato di sensore di coppia
Supporta modalità di serraggio multiple come forza costante e velocità costante per garantire la qualità di serraggio
Controllo programmabile della coppia di serraggio, della velocità e di altri parametri, adatto a viti di specifiche diverse

Sistema di guida visiva
Camera CCD ad alta definizione integrata per l'identificazione automatica della posizione del foro della vite
Combinato con l'algoritmo di visione artificiale, corregge automaticamente il percorso di serraggio della vite
Può rilevare lo stato di serraggio della vite e fornire un feedback e un aggiustamento tempestivi

Scenari di applicazione
Applicabile alla fabbricazione di prodotti elettronici che richiedono un montaggio a vite di alta precisione
Come l'assemblaggio di piccoli prodotti elettronici come telefoni cellulari, computer e elettrodomestici
Può anche essere utilizzato per l'assemblaggio di elementi di fissaggio in industrie come l'automobile e l'aerospaziale

Specificità

Modello	HS-SL5331
Nome della produzione	Macchina di bloccaggio a vite automatica a 4 assi
Distanza mobile ((X/Y1/Y2/Z)	500300300*100 mm
Velocità di movimento dell'asse X/Y1/Y2	Motore a circuito chiuso: 1-800 mm/s
Velocità di movimento dell'asse Z	Motore a circuito chiuso: 1-300 mm/s
carico massimo dell'asse X/Y1/Y2	Motore a circuito chiuso: 5 kg
Fabbricazione	Motore a circuito chiuso: 3 kg
Fornitore di alimentazione	AC110V/220V, 50/60Hz
Precisione di ripetizione	± 0,02 mm
Documento di supporto	CAD CorelDraw
Fabbricazione a partire da materiali di cui al capitolo 85	M1-M6
Dimensione della macchina	746585800 mm
Peso della macchina	65 kg

Marca delle parti principali

1, Motore: Shinano 2, Guida: Hiwin 3, interruttore fotoelettrico: Omron 4, alimentazione: Meanwell

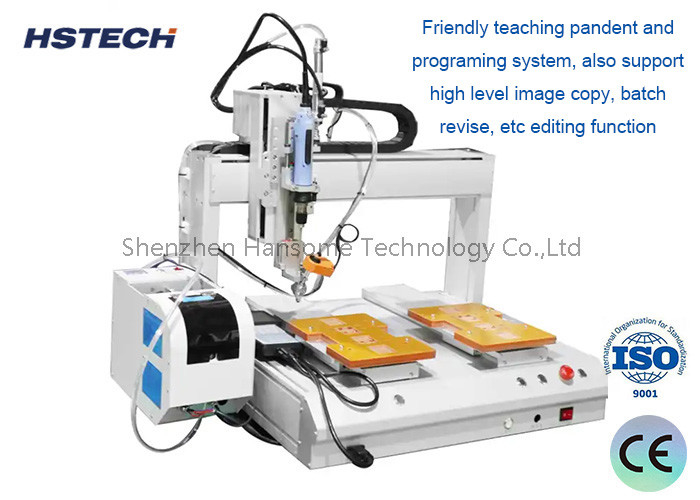

Macchina di fissaggio a vite a 4 assi piattaforma doppia Y con alimentazione ad aspirazione 0

Macchina di fissaggio a vite a 4 assi piattaforma doppia Y con alimentazione ad aspirazione 1
