Saldatura robotica a 4 assi ad alta precisione con distribuzione regolabile di pasta di saldatura per l'assemblaggio di PCB

Saldatura robotica a 4 assi ad alta precisione con distribuzione regolabile di pasta di saldatura per l'assemblaggio di PCB

Marchio:	HSTECH
Numero di modello:	HS-S5331R
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	D/P, T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Robot di saldatura automatica a 4 assi

Voltaggio:

110V / 220V CA

Potenza di riscaldamento:

150 W

Piattaforma:

Non sposato

Garanzia:

1 anno

Velocità del movimento:

Asse X * Y * R: 0,1 ~ 600 mm/sec, Asse Z:0.1~300 mm/sec

Imballaggi particolari:

custodia in legno

Capacità di alimentazione:

100 serie al mese

Descrizione del prodotto

Macchina di saldatura robotica a 4 assi con HMI touchscreen per una facile programmazione e controllo

Descrizione dei prodotti

Robot di saldatura automatico a quattro assi:

Visualizzazione:
Si tratta di un sistema di saldatura robotizzato a 4 assi, compatto e di dimensioni desktop, progettato per operazioni di saldatura e assemblaggio di precisione.Disegno riconfigurabile che può essere personalizzato per una varietà di applicazioni di saldatura di PCB e componenti elettronici.

Caratteristiche:

braccio robotico a 4 assi con movimento X, Y, Z e rotazione (θ)
Servomotori ad alta precisione per posizionamento preciso
Punte di saldatura integrate con controllo della temperatura
Sistema automatico di alimentazione del filo di saldatura
Modulo di distribuzione regolabile della pasta di saldatura
Impressione di desktop compatta (circa 24" x 18" x 24")
HMI touchscreen per la programmazione e il controllo
Compatibile con il codice G standard per una facile integrazione

Saldatura ad alta precisione

4 cuscinetti ad alta precisione consentono un posizionamento preciso e ripetibile dell'articolazione della saldatura
Sistemi di visione avanzati assicurano l'allineamento delle parti e rilevano i difetti
Controlli di temperatura e tempo di tenuta programmabili garantiscono una qualità costante delle giunzioni di saldatura

Eccellente efficienza

La saldatura completamente automatica sostituisce il lavoro manuale e aumenta significativamente la capacità produttiva
L'algoritmo intelligente di pianificazione del percorso ottimizza il ciclo di lavoro e l'utilizzo dei materiali
Integrare senza soluzione di continuità le linee di produzione esistenti per migliorare il flusso complessivo del processo

Eccellente affidabilità

La costruzione robusta e resistente in grado industriale garantisce un funzionamento stabile a lungo termine
La rilevazione intelligente dei guasti e l'autodiagnosi riducono i tempi di fermo
La registrazione completa dei dati di processo garantisce la tracciabilità della qualità

Flessibilità e diversità

Adatti a componenti elettronici di varie dimensioni, forme e materiali
Interfaccia programmabile facilmente integrabile con la linea di produzione
Soluzioni personalizzate basate su esigenze specifiche

Applicazioni:

1.Componenti elettronici
2.PCB board
3- Strumento di alimentazione.
4.Prodotti digitali
5- connettori/fili elettronici
6.Illuminazione a LED
7Monitor LCD/modulo di visualizzazione

8Telefoni cellulari e accessori

Caratteristiche del software:

Interfaccia di programmazione intuitiva con pendente di insegnamento
Supporta la programmazione in codice G per le routine automatizzate
Allineamento guidato dalla visione e rilevamento del marchio fiduciario
Monitoraggio dei processi e registrazione dei dati
Capacità di monitoraggio e controllo a distanza

Specificità:

Modello	HS-S5331R robot di saldatura automatica a 4 assi
Voltaggio	110V / 220V CA
Modalità di guida	Motore di precisione a 4 assi
Intervallo di funzionamento (X * Y * Z)	400 x 400 x 80 mm
Velocità di movimento	Asse X * Y * R: 0,1 ~ 600 mm/sec, Asse Z:0.1~300 mm/sec
Accuratezza della ripetibilità	± 0,02 mm (X * Y * Z)
Analisi minima	±0,01 mm (X * Y * Z)
Potenza di riscaldamento:	150 W
Capacità del programma	Max 999 programmi
Diametro del filo di saldatura	0.5- 0.6- 0.8, 1.0, 1,2 mm)
Intervallo di temperatura di preriscaldo	0-500 gradi
Dimensioni esterne	523 x 560 x 895 mm
Peso	Circa 70 kg.

Descrizione del robot soldatore:

1.Il robot di collegamento multiasse, con l'azionamento di un motore passo a passo preciso e l'algoritmo avanzato di controllo del movimento, migliora efficacemente la precisione di posizionamento e la precisione di ripetizione.
2.Con il controllo del computer industriale incorporato, il robot può svolgere diversi compiti come l'operazione di saldatura a giunzione singola/a tempo singolo/ciclica.
3.Con il Pendente didattico, è possibile inserire direttamente le coordinate del giunto di saldatura, o è possibile insegnare e riprodurre le coordinate di posizione.Anche i principianti possono comprendere rapidamente le basi dell' operazione..
4L'unità di saldatura può essere regolato da qualsiasi direzione. può ottenere 360 gradi di rotazione controllando l'asse R, secondo pad saldatore e componenti,puoi impostare a tuo piacimento i tempi di alimentazione della saldatura, il tempo di precaldo e il tempo di saldatura, per ottenere il complesso lavoro di saldatura..
5. Attraverso un'interfaccia I / O esterna, per ottenere il controllo in tempo reale del robot di saldatura, sistema di controllo intelligente, eseguire l'errore di allarme e funzioni shockproof di movimento ad alta velocità.Programma master intelligente, realizzare l'automazione e il processo di saldatura intelligente.

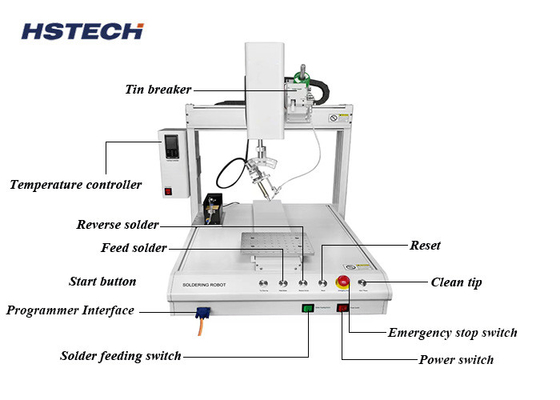

Saldatura robotica a 4 assi ad alta precisione con distribuzione regolabile di pasta di saldatura per l'assemblaggio di PCB 0

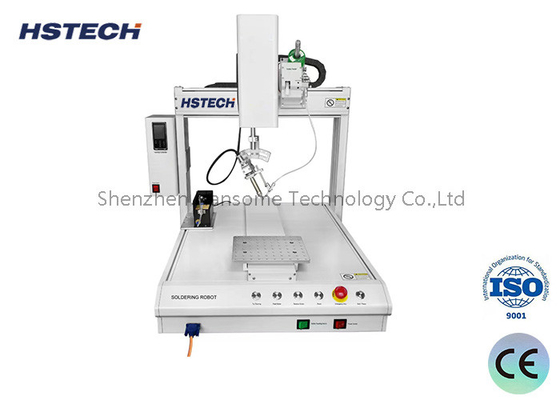

Saldatura robotica a 4 assi ad alta precisione con distribuzione regolabile di pasta di saldatura per l'assemblaggio di PCB 2

Imballaggio e consegna

Articolo	Robot di saldatura a 4 assi da scrivania
Pacco	1 set in una confezione in legno come condizione di sicurezza
Dimensione esterna	660 mm x 550 mm x 900 mm
Peso	Circa 75 kg.
Consegna	circa 20 giorni lavorativi
Pagamento	D/P, T/T, Western Union, MoneyGram
Port	Shenzhen
Spedizione	A.Con corriere: 4-7 giorni lavorativi per offerta speciale
	B.Aereo: 7 giorni lavorativi all'aeroporto designato
	C.Per mare: 20-25 giorni lavorativi nel porto designato

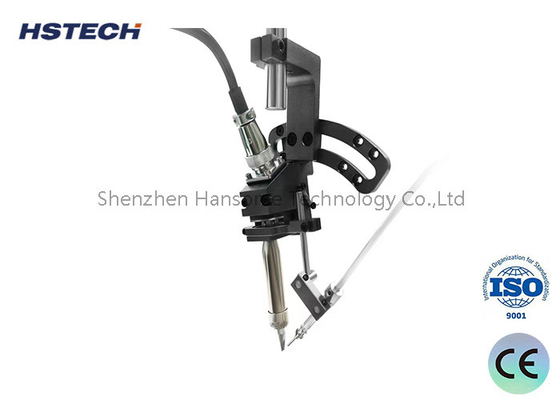

Saldatura robotica a 4 assi ad alta precisione con distribuzione regolabile di pasta di saldatura per l'assemblaggio di PCB 3
