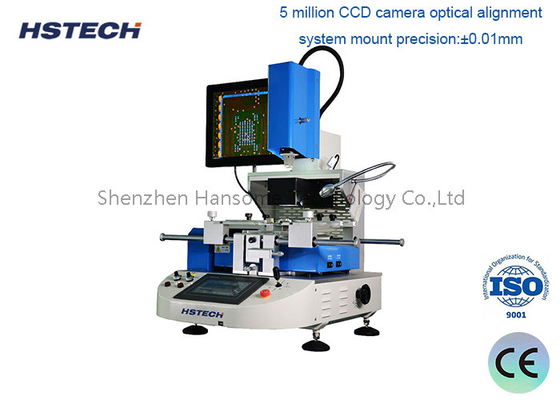

BGA con 5 modalità di rifacimento del motore a gradini

Stazione di rielaborazione BGA:

Le stazioni di rielaborazione BGA sono attrezzature specializzate utilizzate per rimuovere e sostituire componenti BGA su circuiti stampati (PCB).
I componenti BGA sono circuiti integrati montati in superficie (IC) che hanno una griglia di sfere di saldatura sul lato inferiore, che presentano sfide uniche durante la riparazione e il rifacimento.

Componenti chiave:
Sistema di riscaldamento di precisione: in genere utilizza l'infrarosso (IR) o l'aria calda per riscaldare selettivamente il componente BGA per la rimozione e l'installazione sicure.
Strumenti di rimozione e posizionamento dei componenti: utilizzare ugelli a vuoto o altri strumenti specializzati per sollevare e posizionare delicatamente il componente BGA.
Allineamento e sistemi di visione: assicurare l'allineamento preciso del componente BGA durante il posizionamento, spesso con l'aiuto di telecamere e software.
Piattaforme di rielaborazione: fornire un ambiente sicuro e a temperatura controllata per il processo di rielaborazione.

Processo di rielaborazione:
Preparazione: il PCB viene fissato sulla piattaforma di rielaborazione e l'area intorno al componente BGA bersaglio è preparata per la rielaborazione.
Riscaldamento: il sistema di riscaldamento viene utilizzato per riscaldare gradualmente il componente BGA, fondendo le sfere di saldatura e consentendo la rimozione del componente.
Rimozione: il componente viene sollevato con cura dal PCB con strumenti specializzati, senza danneggiare i pad sottostanti o le tracce.
Pulizia: i pad PCB vengono puliti per rimuovere qualsiasi saldatura residua o flusso, garantendo una superficie pulita per il nuovo componente.
Posizionamento del nuovo componente: il componente BGA di ricambio è allineato con precisione e posizionato sul PCB, quindi riversato utilizzando il sistema di riscaldamento.

Applicazioni:
Riparazione e rielaborazione elettronica: sostituzione di componenti BGA difettosi o danneggiati su PCB, come quelli presenti in elettronica di consumo, attrezzature industriali e sistemi aerospaziali / di difesa.
Modifiche dei prototipi: consentono agli ingegneri di rielaborare rapidamente e con precisione i componenti BGA durante la fase di sviluppo del prodotto.
Supporto alla produzione: abilitare la rielaborazione dei componenti BGA durante le serie di produzione su piccola scala o in serie.
