Equipaggiamento per la manipolazione dei PCB con trasportatore SMT flessibile per la stazione di collegamento della linea di produzione SMT

Equipaggiamento per la manipolazione dei PCB con trasportatore SMT flessibile per la stazione di collegamento della linea di produzione SMT

La funzione dell'apparecchiatura SMT per la manipolazione dei PCB La stazione di connessione è destinata a collegare le linee di produzione SMT e può essere utilizzata anche per la tamponatura, l'ispezione, la prova o l'inserimento manuale di componenti elettronici.

La stazione di attracco comprende generalmente: un telaio e due nastri trasportatori rotanti paralleli installati sul telaio.I nastri trasportatori esistenti sono generalmente fissati in posizione sul telaio, in modo che la larghezza delle due schede di circuito trasportate sul nastro trasportatore sia limitata, il che non favorisce il trasporto di schede di circuito di dimensioni diverse,rendendo bassa l'applicabilità della stazione di attracco.

Secondo la funzione, la stazione di collegamento può essere suddivisa in una stazione di collegamento con telaio di luce, una stazione di collegamento completamente automatica, una stazione di collegamento a copertura della polvere,una stazione di collegamento per la copertura dell'aria fredda e una stazione di collegamento per lo screeningTutti i tipi sono utilizzati per il collegamento e la tamponatura tra le macchine della linea di produzione SMT e servono come scheda di passaggio.

Trasmissione continua:
SMT Conveyor può trasmettere continuamente le schede PCB al successivo processo di montaggio.
Il design del nastro trasportatore è ottimizzato in base alla velocità della linea di produzione e alle dimensioni del PCB per garantire una trasmissione stabile ed efficiente.

Posizionamento preciso:
Il nastro trasportatore è dotato di un dispositivo di posizionamento preciso per posizionare con precisione la scheda PCB per garantire il funzionamento preciso del processo successivo.
Il posizionamento automatico e la taratura dell'allineamento sono ottenuti attraverso tecnologie di rilevamento come i sensori fotoelettrici.

Controllo ambientale:
Il nastro trasportatore è di solito installato in una stanza pulita per controllare i parametri ambientali come temperatura e umidità.
Assicurarsi che la scheda PCB sia montata nell'ambiente migliore per migliorare la qualità del prodotto.

Aggiornamento multifunzione:
Alcuni trasportatori SMT possono integrare funzioni aggiuntive come il carico e lo scarico automatici e il ribaltamento dei PCB.
Rispondere ai requisiti delle diverse linee di produzione per il grado di automazione.

Monitoraggio intelligente:
Il nastro trasportatore può interagire con il sistema di gestione della produzione per i dati e il monitoraggio remoto.
La raccolta in tempo reale di dati quali lo stato della trasmissione e le informazioni sui guasti è conveniente per una gestione ottimizzata.

Alta affidabilità:
Adotta una struttura meccanica stabile e resistente e un sistema di controllo elettronico.
Equipaggiato con funzioni di rilevamento automatico dei guasti e di allarme per garantire il funzionamento continuo e stabile della linea di produzione.

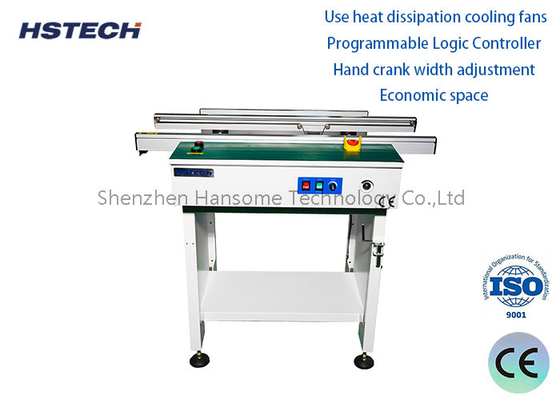

Caratteristiche

• controller di logica programmabile
• Regolazione della larghezza della manopola
• Standard con sensore di controllo e pulsante
• Utilizzare vite in acciaio inossidabile, regolazione della larghezza liscia e parallela
• Viaggio da sinistra a destra, o da destra a sinistra, sistemazione del binario anteriore
• Tabella di lavoro sulla DSE
• Posizione del bicchiere per piedi regolabile in altezza e stabile

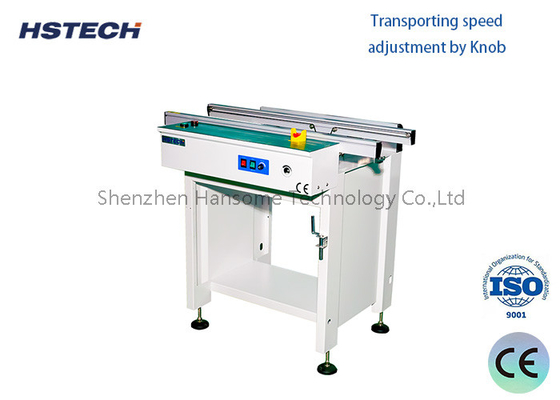

• Controllo della velocità
• Compatibile con SMEMA

Specificità

Parametri tecnici

Riassunto: La stazione di collegamento è un dispositivo con funzioni e intelligenza molto basse nella linea di produzione SMT e la sua struttura è relativamente semplice.la progettazione delle linee di produzione SMT è molto compatta e ragionevoleSe due linee di produzione devono essere parallele, sarà necessaria una stazione di attracco per facilitare il trasferimento delle schede PCB;quando i requisiti di trasmissione di un determinato dispositivo nella linea di produzione non soddisfano le norme, una stazione di attracco può essere utilizzata anche per assistere.
