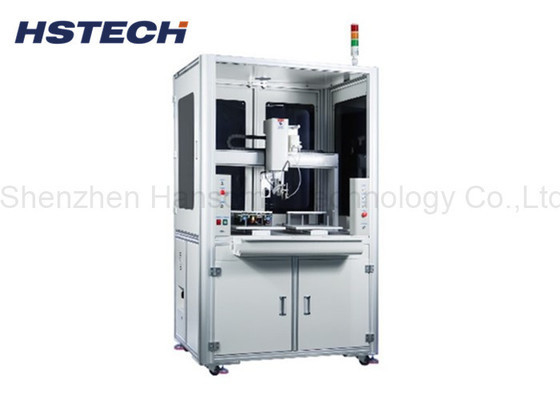

Robot di saldatura automatica a terra a doppia piattaforma a 5 assi per la saldatura di PCB

Robot di saldatura automatica a terra a doppia piattaforma a 5 assi per la saldatura di PCB

Questo modello di macchina di saldatura automatica è il modello di robot di saldatura in piedi, diverso dalla macchina di saldatura da scrivania, è un robot di saldatura più conveniente e flessibile.

Questa macchina adotta il sistema di lavoro a 5 assi, con doppia piattaforma di saldatura, singolo ferro di saldatura / punta morving gamma 500x300x300x100mm.

La macchina adatta a molti tipi di saldatura PCBA, i robot di saldatura automatici sostituiscono la saldatura manuale per migliorare l'efficienza del lavoro e migliorare la qualità della saldatura.

Caratteristiche:

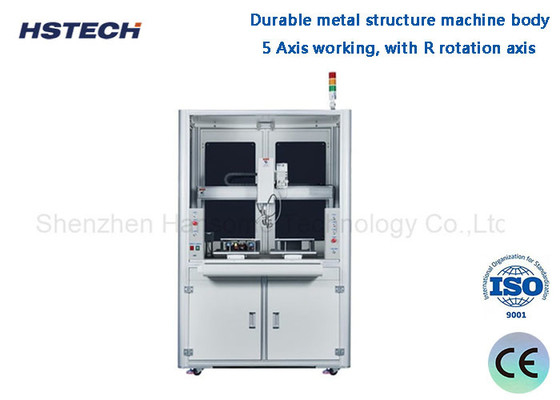

1, struttura metallica resistente corpo della macchina, modello a terra, doppia piattaforma.

2, 5 assi di funzionamento, con asse di rotazione R.

3, 500*300*300mm distanza di percorrenza, la gamma di percorrenza può essere personalizzata secondo le esigenze del cliente.

4, singolo saldatore la gamma di movimento ha molte opzioni dipende dalla dimensione del prodotto, può anche essere personalizzato per doppio o triplo doppio saldatori.

5, supporta molti metodi di saldatura, saldatura a punti, saldatura a resistenza e altre funzioni.

6,Insegnare la programmazione pendente, impostazione manuale di tutti i punti di saldatura, anche supportare l'importazione di disegni CAD.

7, Utilizzando la guida lineare di alta qualità di Taiwan Hiwin brand, assicurare la precisione di movimento.

8, La macchina adotta motore passo a passo e controllo cintura di sincronizzazione.

Saldatura automatica:
Il robot ha una funzione di saldatura completamente automatica, che può completare automaticamente il posizionamento, l'alimentazione, la saldatura e altri processi.
Migliorare notevolmente l'efficienza della produzione, ridurre il funzionamento manuale e raggiungere un'alta automazione.

Saldatura ad alta precisione:
Adottando una tecnologia avanzata di posizionamento visivo e di controllo del braccio meccanico, può ottenere posizionamento e saldatura delle giunture di saldatura ad alta precisione.
La qualità della saldatura è stabile, riducendo notevolmente il tasso di rilavoro.

Versatilità:
Può essere applicato alle operazioni di saldatura di vari prodotti elettronici e schede di circuito.
Supporta diversi tipi di ugelli di saldatura e saldatura, che possono essere liberamente configurati in base alle esigenze.
Può essere integrato con il sistema di linea di produzione per realizzare l'integrazione di linee di produzione automatizzate.

Flessibilità:
La dimensione del corpo è grande, la struttura a terra è adottata e l'impronta è piccola.
L'area di lavoro e la distanza di funzionamento possono essere regolate in modo flessibile in base alle esigenze di produzione.
Alcuni modelli hanno funzioni mobili e possono spostarsi liberamente tra le linee di produzione.

Controllo intelligente:
Sistema di controllo avanzato integrato, in grado di regolare in modo intelligente i parametri di saldatura.
Supporto per il monitoraggio remoto e l'acquisizione di dati, gestione della produzione conveniente.
Alcuni modelli possono essere utilizzati per l'interazione uomo-computer tramite touch screen o computer

Specificità:

Configurazione della macchina principale:

1, doppia saldatura Ferro, doppia piattaforma di lavoro in Y

2Programmatore di pendenti per insegnamento

3Controller di riscaldamento

4Controller di latta rotto

5, Fabbricazione della penna di saldatura

6, punta di saldatura

7, Componenti di stagno

8, scatola di pulizia
