Introdurre

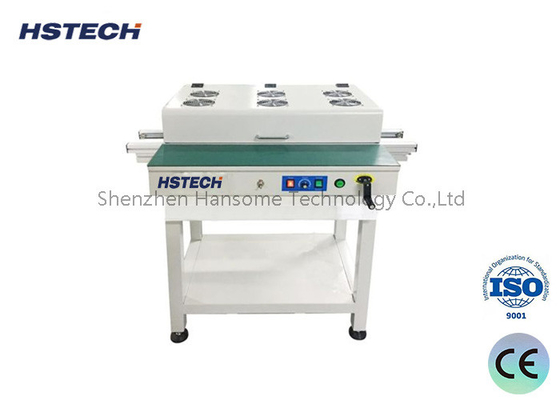

Il trasportatore SMT è adatto per la connessione tra le linee di produzione SMT e AI. Può anche essere utilizzato per la tamponatura dei PCB, l'ispezione, i test o l'inserimento manuale di componenti elettronici.Può anche essere utilizzato per la connessione del segnale con altre apparecchiatureLa piattaforma di collegamento è suddivisa in singolo binario, doppio binario, ascensore telescopico.

Caratteristiche

1, spessore stabile del corpo della macchina in acciaio inossidabile.

2, larghezza PCB max 390mm, regolazione larghezza manuale.

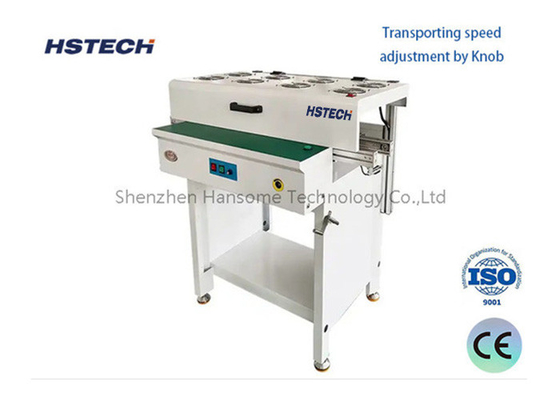

3, regolazione della velocità di trasporto da Knob.

4, ESD verde tavolo da lavoro colore.

5, rotaia di trasporto in lega di alluminio.

6, comando del pulsante LED, motore di regolazione della velocità.

7, funzione opzionale disponibile, luce della torre, controllo, copertura della polvere, ecc.

8Disponibile su richiesta.

9, lunghezza disponibile, 600mm, 1000mm, 1500mm, o opzionale.

10, segnale SMEMA per la connessione in linea.

Struttura e principio di funzionamento:
SMT Conveyor è costituito da nastro trasportatore, supporto, motore, sensore e altri componenti.
Il nastro trasportatore può spostare continuamente il PCB attraverso l'unità motore.
Il sensore è utilizzato per rilevare la posizione e lo stato del PCB per garantire l'automazione del processo di trasporto.
Il supporto fornisce un supporto meccanico e può essere regolato per accogliere PCB di diverse dimensioni.

Modelli e applicazioni comuni:
La larghezza varia da 300 mm a 600 mm per accogliere PCB di diverse specifiche.
La velocità di trasporto è generalmente di 0,1-1,0 m/min e può essere regolata in base alla domanda.
È ampiamente utilizzato nelle attrezzature di linea di produzione SMT come macchine di posizionamento, forni a reflusso e attrezzature di collaudo.
Può anche essere utilizzato in altri processi di assemblaggio elettronico e di collaudo che richiedono il trasporto automatico di PCB.

Considerazioni di selezione e integrazione:
Scegliere la larghezza e la lunghezza di trasporto appropriate in base alle dimensioni del PCB e al layout della linea di produzione.
Assicurare la compatibilità delle interfacce con le apparecchiature a monte e a valle per ottenere un collegamento senza soluzione di continuità.
Tenere conto dei fattori dell'ambiente di lavoro e scegliere i modelli applicabili come antipolvere e antistatici.
Scegliere un sistema di controllo affidabile per garantire la stabilità e la ripetibilità del processo di trasporto.

Specificità

1Utilizzato principalmente nelle linee di produzione SMT e nel collegamento tra la funzione di trasferimento e la funzione di stop board.
2. Secondo la necessità di aumentare il rilevamento, la funzione di commutazione, NG, memoria dati e altre funzioni.
3- corpo di attrezzature ad alta resistenza per garantire la stabilità dell'attrezzatura.
4Le viti in acciaio inossidabile possono regolare la larghezza della rotaia.
5- Utilizzare speciali slot in alluminio per fare il binario di trasferimento per evitare interferenze del PCB.
6Il sistema di controllo è controllato dal PLC con l'interfaccia di segnale SMEMA standard.
8. piattaforma di lavoro, illuminazione, copertura della polvere statica, ventilatore di raffreddamento può essere aggiunto come richiesto.
9. Diverse forme possono essere personalizzate in base alle esigenze di pianificazione delle dimensioni del sito o della produzione del prodotto del cliente, in modo da facilitare al cliente la scelta della struttura più ragionevole.
