Introdurre

Secondo la larghezza:

A seconda delle dimensioni dei componenti elettronici confezionati nel nastro portante, il nastro portante è anche diviso in diverse larghezze.Con lo sviluppo del mercato dell'elettronicaInfatti, i chip sono sempre più piccoli e anche i nastri portatori si stanno evolvendo in direzione della precisione.

Secondo la funzione:

Al fine di proteggere i componenti elettronici dall'essere danneggiati dall'elettricità statica, alcuni componenti elettronici di precisione hanno requisiti chiari per il livello antistatico del nastro portante.Secondo i diversi livelli antistatici, i nastri portanti possono essere suddivisi in tre tipi: tipo conduttivo, tipo antistatico (tipo dissipativo statico) e tipo isolante.

Secondo le caratteristiche di stampaggio della tasca:

Nastro ad incasso e nastro perforato. Nastro ad incasso si riferisce al metodo di incasso di muffe o di bolle per allungare parte del materiale del nastro ad incasso per formare una tasca a forma di concavo.Questo tipo di nastro portante può essere formato in tasche di diverse dimensioni secondo esigenze specifiche per soddisfare le esigenze. standard per i componenti elettronici; il nastro portante a stampo si riferisce a una sacca penetrante o semipenetrante formata dal taglio a stampo.Lo spessore dei componenti elettronici che possono essere contenuti da questo nastro portante è limitato dallo spessore del nastro portante stessoGeneralmente, può essere utilizzato solo per l'imballaggio di componenti più piccoli.

Secondo il materiale del nastro adesivo:

I materiali del nastro portante sono principalmente di due tipi: plastica (polimero) e carta.I prodotti più diffusi oggi sul mercato sono i PC (policarbonato), policarbonato) nastro portante, PS (polistirolo, polistirolo) e ABS (resina di copolomero acrilonitrile-butadiene-stirolo).APET e altri materiali. Il nastro portante per timbraggio è costituito principalmente da materiale di carta o materiale composito PE.

Ogni nastro portante ha il nastro di copertura corrispondente, il nastro di copertura ha le opzioni di tenuta a freddo e di tenuta a caldo durante l'imballaggio dei componenti,e il nastro di copertura ha le opzioni di ESD.Qui sotto è la dimensione del nastro portante e corrispondeva al diagramma del nastro di copertura.

Applicazione:

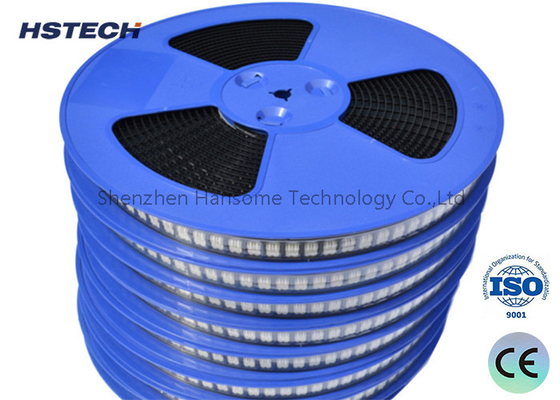

Imballaggio e trasporto di componenti elettronici:
Utilizzato per organizzare e fissare in modo ordinato i chip SMD (surface mount), gli IC e altri componenti elettronici.
Può proteggere i componenti da danni meccanici, elettricità statica, polvere, ecc. durante il trasporto e lo stoccaggio.

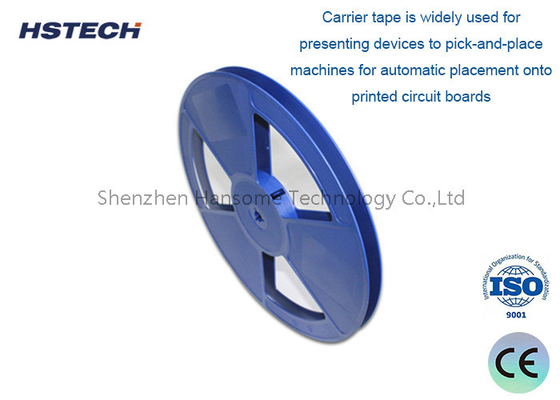

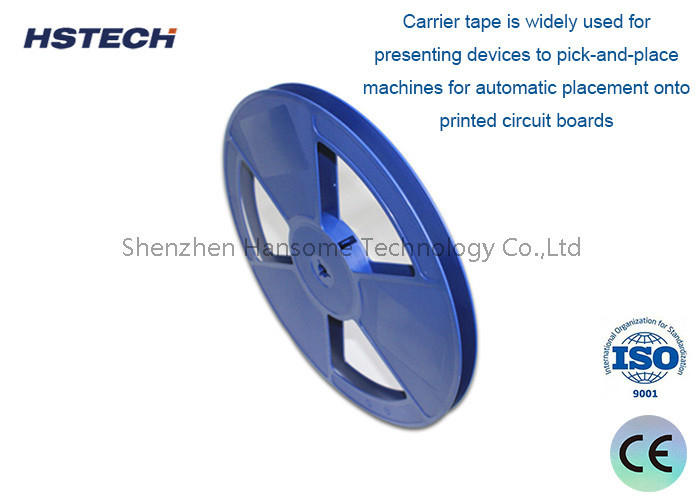

È conveniente per le apparecchiature automatizzate (come le macchine di posizionamento) scegliere e posizionare i componenti dal nastro portante.

con un'ampiezza superiore a 50 mm,
Applicato per l'imballaggio di prodotti semiconduttori quali wafer e IC confezionati.
Può posizionare e fissare componenti per facilitare il trasporto, lo stoccaggio e il posizionamento automatizzato.
Fornire protezione superficiale ai componenti per evitare graffi e altri difetti durante la lavorazione e il trasporto.

Altre applicazioni:
Può essere utilizzato per l'imballaggio e il trasporto di altri componenti microelettronici come l'optoelettronica e l'elettromeccanica.
Alcuni nastri portanti speciali strutturati possono essere utilizzati anche per imballare piccoli pezzi di ricambio, materiali di consumo, ecc.

Il nastro portante in rilievo è costituito principalmente dalle seguenti parti:

1.Substrato: pellicola di plastica, come PET, PC, ecc.
2.Groove: utilizzato per accogliere e fissare componenti.
3.Via di posizionamento: utilizzato per l'identificazione e il posizionamento di apparecchiature automatizzate.
4Film di tenuta: coperto con nastro portante per sigillare e proteggere i componenti.
