Robot di saldatura automatico a terra a controllo passo-passo ad alta precisione

Marchio:	HSTECH
Numero di modello:	HS-FS5331R
Moq:	1 set
prezzo:	Negoziabile
Condizioni di pagamento:	D/P, T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	200 pezzi al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Robot automatico di saldatura a terra

Corpo della macchina:

Struttura metallica

Latta del ferro:

Non sposato

Piattaforma:

Doppia piattaforma di funzionamento di Y

Guida lineare:

HIWIN

Utilizzatori:

Pcb Saldatura, saldatura, saldatura di schede di circuito

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

200 pezzi al mese

Descrizione del prodotto

Robot di saldatura automatica a terra a controllo passo-passo ad alta precisione

Introduzione

Questa macchina di saldatura automatica è a terra, offre un lavoro a 5 assi e due piattaforme di saldatura, con una singola gamma di saldatura del ferro da saldatura fino a 500x300x300x100 mm.È adatto per diverse saldature PCBA, sostituendo il lavoro manuale e migliorando l'efficienza e la qualità.

Caratteristiche

1Corpo a struttura metallica, doppia piattaforma, resistente e flessibile.
2Lavorazione a 5 assi, compreso l'asse rotativo R, realizzare saldatura multiangolare.
3Distanza di movimento 500300300mm, supporto personalizzazione.
4"L'intervallo di movimento del singolo saldatore è opzionale, supporta la personalizzazione del doppio / triplo doppio saldatore.
5"Sostengono la saldatura a punto, la saldatura a resistenza e altri metodi di saldatura.
6"Semplice programmazione, supporto di impostazione manuale e importazione di disegni CAD.
7Utilizzando la guida lineare Hiwin per garantire un movimento di alta precisione.
8, motore a gradini e controllo sincrono della cintura, stabile e affidabile.

Specificità

Modello	HS-S5331R	HS-S6331R
Voltaggio	AC110V/220V,50/60Hz
Intervallo di lavoro X/Y1/Y2/Z	500300300*100 mm	600300300*100 mm
Asse R	360 gradi.
X/Y/Z velocità di movimento	massimo 300 mm/s
Sistema di propulsione	Motore passo a passo, cintura cronometrante
Guida lineare	Guida ad alta precisione di Taiwan
Precisione di ripetizione	± 0,02 mm
Programmazione	Pendente di insegnamento
Sistema di controllo	Pannello di controllo
Immagazzinamento dei programmi	Può memorizzare un migliaio di set di dati di elaborazione e un singolo file di elaborazione può occupare fino a 3M spazio di archiviazione (cinquemila punti di elaborazione)
Spazio di archiviazione dei file	Scatola portatile 256M, scheda offline 32M, singolo file di elaborazione fino a Spazio di archiviazione 3M (100.000 punti di elaborazione)
Documento di supporto	CAD
Pulizia di stagno	Pulizia dell'aria/pneumatica
Interfaccia esterna	USB+RS232
Metodo di saldatura	Saldatura a punta/sospirazione
Peso	65kg	70 kg
Dimensione della macchina	715585800 mm	815685800 mm

Configurazione della macchina principale

1, doppia saldatura Ferro, doppia piattaforma di lavoro in Y

2Programmatore di pendenti per insegnamento

3Controller di riscaldamento

4Controller di latta rotto

5, Fabbricazione della penna di saldatura

6, punta di saldatura

7, Componenti di stagno

8, scatola di pulizia

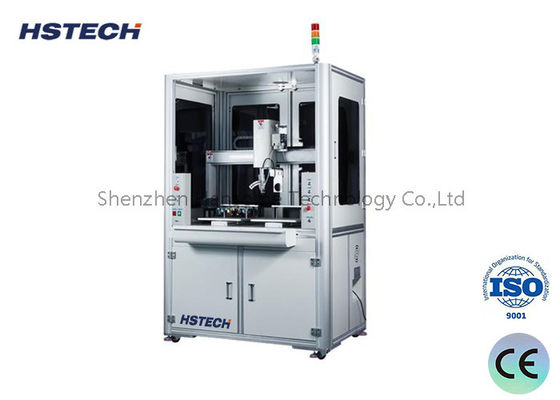

Robot di saldatura automatico a terra a controllo passo-passo ad alta precisione 0

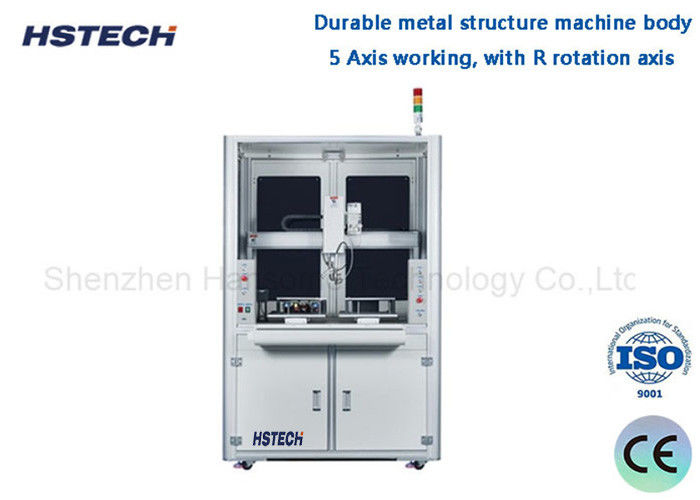

Robot di saldatura automatico a terra a controllo passo-passo ad alta precisione 2
