Apparecchiature per la depanneling PCB ad alta precisione con tecnologia di separazione automatica dei pannelli

Equipaggiamento per la deformazione dei pannelli di PCB ad alta precisione con tecnologia di separazione automatica dei pannelli

Introduzione

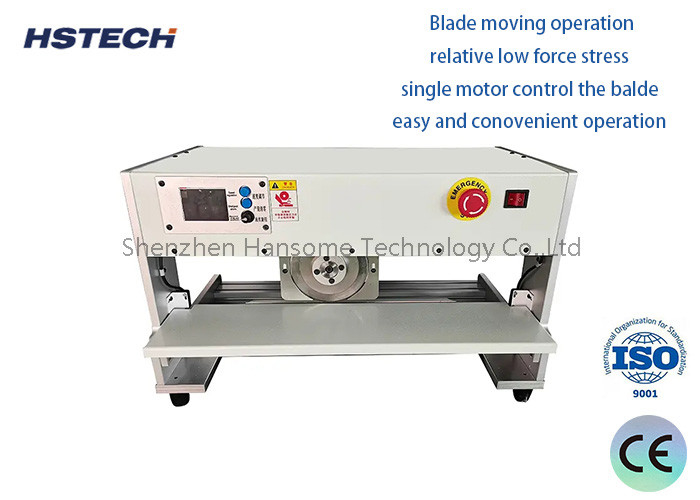

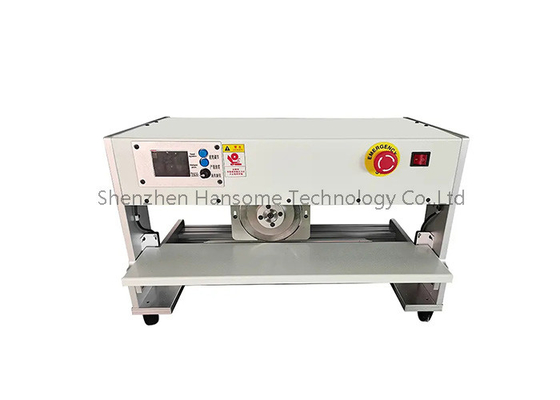

Questa macchina ((HS-300) è il separatore di PCB in movimento a lama, utilizzando il design della lama circolare superiore e lineare verso il basso,prima di tagliare, metti il solco in V sulla lama lineare,la lama circolare superiore che si muove per finire di lanciare, lo stress della forza è relativamente basso, la tavola non ha bisogno di muoversi proteggerà i componenti sulla tavola, evitare danni.

Funzione di separazione automatica della scheda
L'apparecchiatura adotta la tecnologia di separazione automatica delle schede, che può tagliare rapidamente e con precisione l'intero PCB in singoli pannelli PCB.
Se la tavola viene suddivisa tra braccio e lama, si ottiene un notevole miglioramento dell'efficienza della separazione e dell'efficienza produttiva.

Adattabilità flessibile alle dimensioni
Può essere rapidamente regolato in base alle dimensioni della scheda PCB, adatta per schede PCB di varie specifiche.
La dimensione massima di separazione della scheda supportata è di 600 mm × 400 mm, che copre la maggior parte delle esigenze di produzione SMT.

Separazione delle tavole ad alta precisione
Il meccanismo di separazione della tavola e il sistema di posizionamento ad alta precisione sono adottati per garantire che l'accuratezza di ciascuna separazione della tavola sia superiore a ± 0,1 mm.
Può evitare efficacemente danni o franaggi alla scheda PCB durante il processo di segmentazione.

Progettazione sicura e affidabile
L'apparecchiatura è dotata di dispositivi di protezione della sicurezza, quali pulsanti di arresto di emergenza, ecc., che migliorano la sicurezza di funzionamento.
Il progetto completamente chiuso evita lo spruzzo di detriti durante il processo di taglio.

Facile da usare
L'apparecchiatura è dotata di un pannello di controllo touch screen, che può impostare facilmente i parametri di separazione della scheda e monitorare il processo di separazione della scheda.
Il grado di automazione è elevato e l'operatore deve semplicemente caricare la scheda PCB per completare la separazione della scheda.

Caratteristiche

1, Questa macchina può essere utilizzata per tagliare tutti i tipi di tavole con v-slot.

2, design della lama durevole, la lama può essere modellata almeno due volte.

3, l'altezza della lama circolare può essere regolata per adattarsi ai diversi tipi di PCB con componenti di altezza diversa.

4, movimento della lama, relativamente bassa tensione di forza, controllo del motore singolo della lama, facile e comodo funzionamento.

5, con funzione di induzione, la macchina interrompe il funzionamento se l'operatore tocca lo spazio di movimento del balde.

6, Sicurezza, con doppio dispositivo protettivo, non c'è bisogno di preoccuparsi del problema della sicurezza di produzione.

7, durevole, utilizzando lama di materiale di alta qualità.

Principio di funzionamento

Meccanismo di alimentazione
La macchina per il deformazione del PCB alimenterà prima l'intera scheda dopo il montaggio SMT nella macchina per il deformazione.
Il meccanismo di alimentazione utilizza un nastro trasportatore o un manipolatore per alimentare la scheda PCB nella stazione di dispensione.

Posizionamento e fissaggio
La macchina di depeneling fissa la scheda PCB mediante pin di posizionamento o adsorbimento a vuoto per garantire la sua posizione accurata.

Meccanismo di taglio
Il componente principale della macchina per la depeneling è il meccanismo di taglio, che è generalmente composto da una lama di taglio rotante ad alta velocità.
La lama di taglio taglierà velocemente e con precisione la scheda PCB lungo la linea di divisione predefinita.

Raccogliere i denti
Dopo il taglio, la macchina per la separazione raccoglie automaticamente le singole schede PCB separate.
Questi dentali possono essere sottoposti a ulteriori prove, assemblaggio e altri processi.

Controllo automatico
L'intero processo di depenelling è completamente automatizzato dal sistema di controllo del robot.
Il sistema di controllo può controllare con precisione il processo di taglio in base alle dimensioni e alla posizione della linea divisoria delle diverse schede PCB.

Specificità
