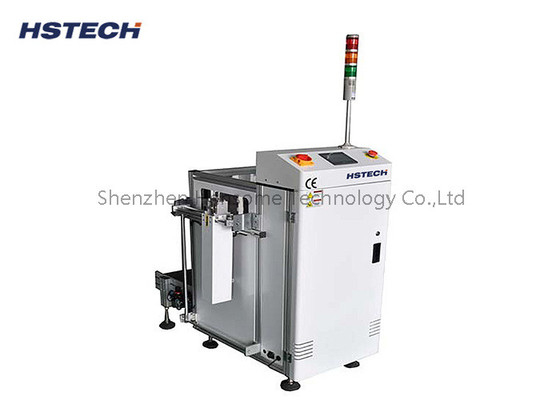

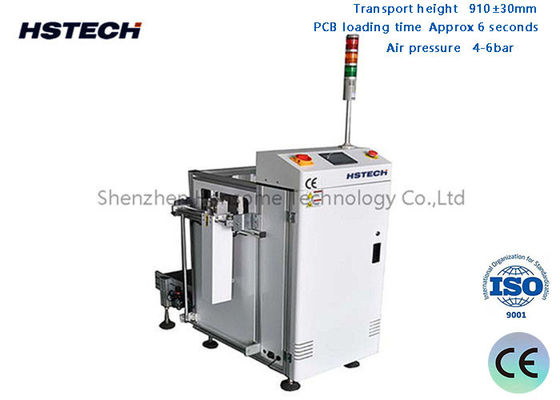

Macchina per il caricamento di schede SMT a 90 gradi con display a 3 colori

Caricatore PCB per riviste multiple a 90 gradi, macchina per il caricamento di schede SMT con display a 3 colori

Introduzione

Il caricatore PCB per riviste multiple è un dispositivo per il caricamento automatico, utilizzato principalmente nel processo di produzione e collaudo di circuiti stampati (PCB).

Panoramica funzionale:
I fogli PCB possono essere prelevati automaticamente da più riviste PCB indipendenti e inviati alle successive apparecchiature di produzione o collaudo.
Può commutare automaticamente i fogli PCB in diversi vassoi in base alle esigenze di produzione.
Dotato di un sistema di posizionamento visivo avanzato per garantire un posizionamento e un'alimentazione accurati dei fogli PCB.
Può coordinarsi con altre apparecchiature sulla linea di produzione come macchine pick and place, forni a rifusione, ecc.

Caratteristica principale:
È possibile collegare più vassoi PCB indipendenti per migliorare la flessibilità della produzione.
Utilizzare manipolatori o bracci robotici ad alta precisione per prelevare e posizionare i fogli.
Dotato di un sistema di posizionamento visivo avanzato per garantire un posizionamento accurato dei fogli.
Supporta la commutazione automatica di diversi tipi o dimensioni di fogli PCB.
Dispositivi di protezione di sicurezza integrati, come sensori a griglia, interruttori di arresto di emergenza, ecc.
Può ottenere un buon aggancio del segnale e un controllo sincrono con altre apparecchiature nella linea di produzione.

Componente principale:
Manipolatore o braccio robotico: utilizzato per afferrare e posizionare automaticamente i fogli PCB.
Sistema di posizionamento visivo: include telecamere, algoritmi di elaborazione delle immagini, ecc.
Meccanismo di commutazione del vassoio: può commutare automaticamente i fogli in diversi vassoi.
Meccanismo di trasmissione: come nastri trasportatori, rulli, ecc., utilizzati per il trasporto del materiale in fogli.
Sistema di controllo del programma: PLC o computer industriale per ottenere un controllo completamente automatizzato.
Dispositivi di protezione di sicurezza: come sensori a griglia, interruttori di arresto di emergenza, ecc.

Scenari applicativi:
Linea di produzione SMT: caricamento automatico durante i processi di patch e saldatura a rifusione.
Collegamento di test: caricamento e posizionamento automatici davanti all'apparecchiatura di test.
Produzione di campioni: commutare e caricare automaticamente fogli PCB di diverse specifiche.
Produzione di piccoli lotti: migliorare l'efficienza della produzione e ridurre l'onere delle operazioni manuali.

Caratteristiche

1, Design ad angolo retto (90 gradi) del modulo.

2, Lunghezza molto breve di 1200 mm, lunghezza della macchina opzionale più corta di 900 mm.

3, Spintore PCB pieghevole flessibile.

4, 3 riviste disponibili.

5, Regolazione della larghezza liscia e parallela.

6, Compatibile SMEMA.

Specifiche
